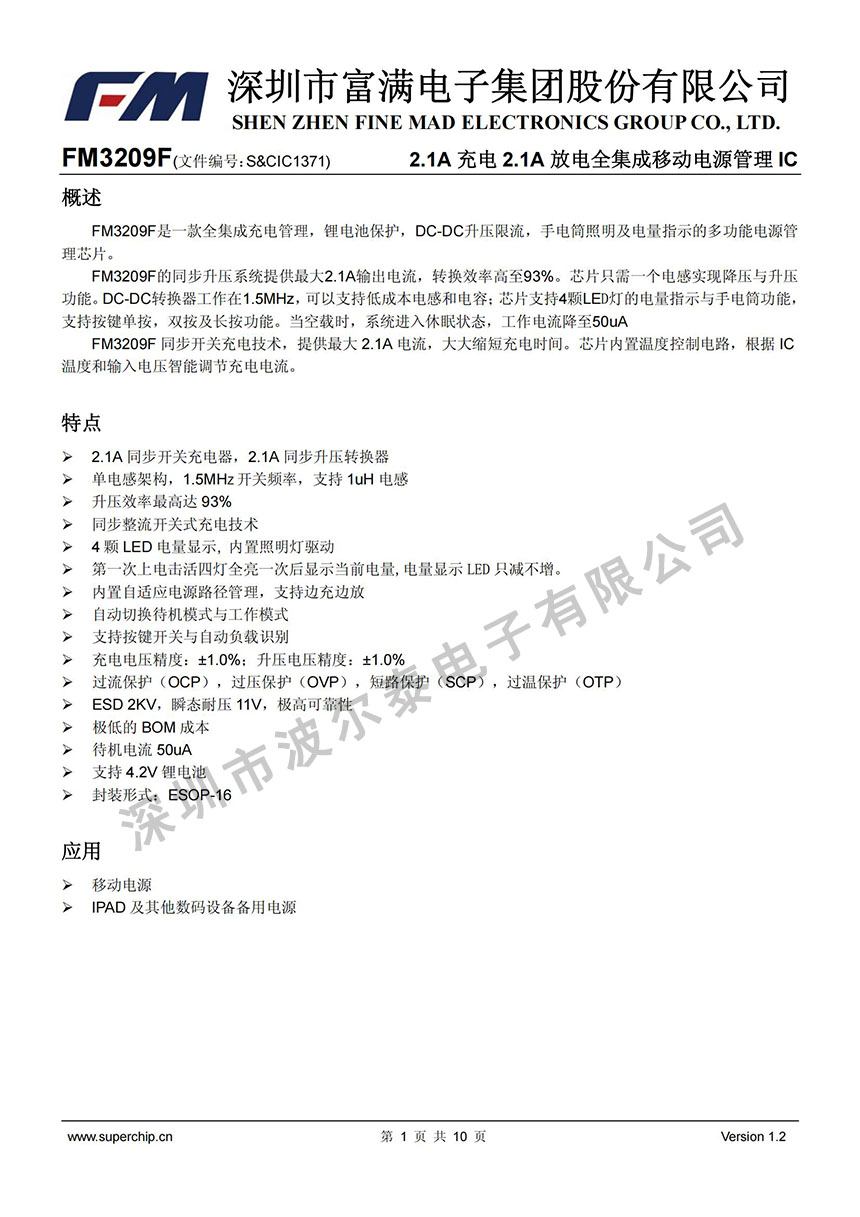

概述

FM3209F是一款全集成充电管理，锂电池保护，DC-DC升压限流，手电筒照明及电量指示的多功能电源管理芯片。

FM3209F的同步升压系统提供最大2.1A输出电流，转换效率高至93%。芯片只需一个电感实现降压与升压功能。DC-DC转换器工作在1.5MHz，可以支持低成本电感和电容；芯片支持4颗LED灯的电量指示与手电筒功能，支持按键单按，双按及长按功能。当空载时，系统进入休眠状态，工作电流降至50uA

FM3209F 同步开关充电技术，提供最大 2.1A 电流，大大缩短充电时间。

芯片内置温度控制电路，根据 IC 温度和输入电压智能调节充电电流。

特点

¾ 2.1A 同步开关充电器，2.1A 同步升压转换器

¾ 单电感架构，1.5MHZ 开关频率，支持 1uH 电感

¾ 升压效率最高达 93%

¾ 同步整流开关式充电技术

¾ 4 颗 LED 电量显示, 内置照明灯驱动

¾ 第一次上电击活四灯全亮一次后显示当前电量,电量显示 LED 只减不增。

¾ 内置自适应电源路径管理，支持边充边放

¾ 自动切换待机模式与工作模式

¾ 支持按键开关与自动负载识别

¾ 充电电压精度：±1.0%；升压电压精度：±1.0%

¾ 过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP）

¾ ESD 2KV，瞬态耐压 11V，极高可靠性

¾ 极低的 BOM 成本

¾ 待机电流 50uA

¾ 支持 4.2V 锂电池

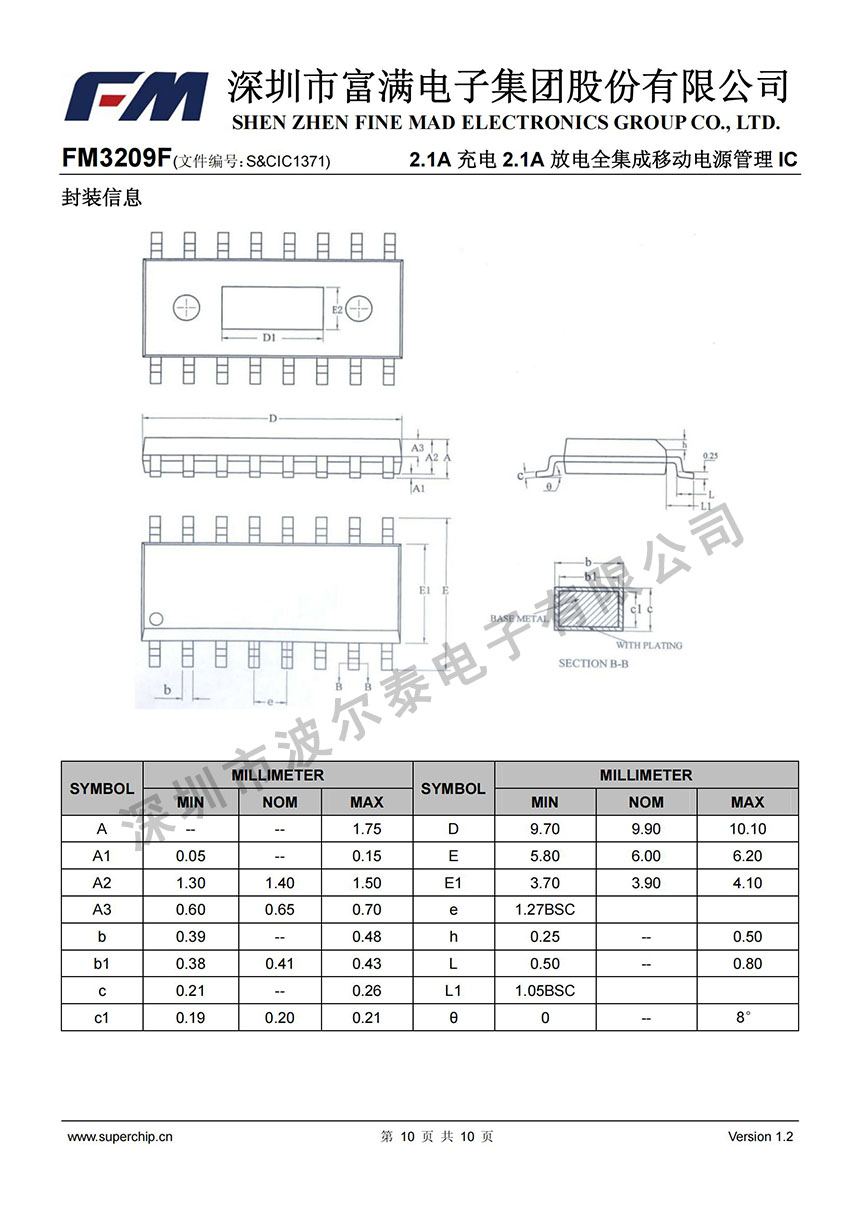

¾ 封装形式：ESOP-16

应用

¾ 移动电源
