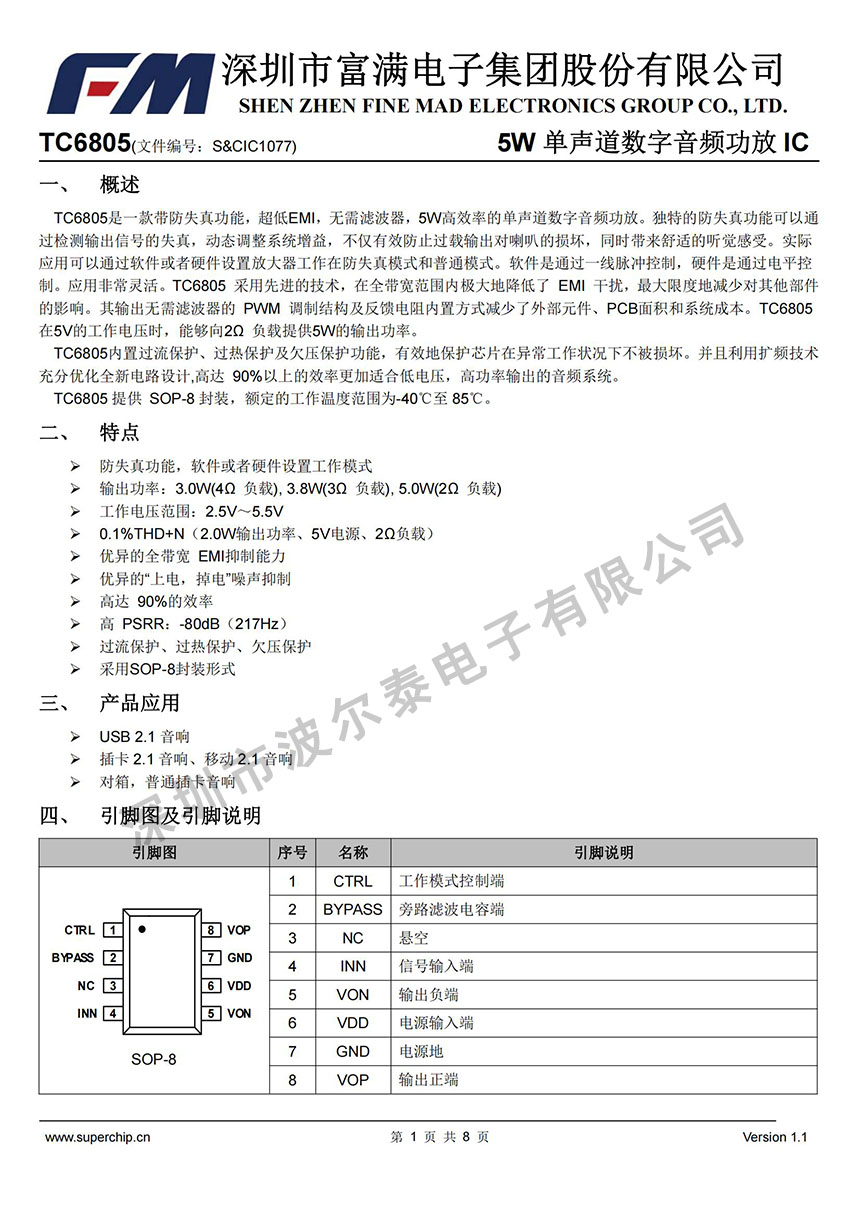

一、概述

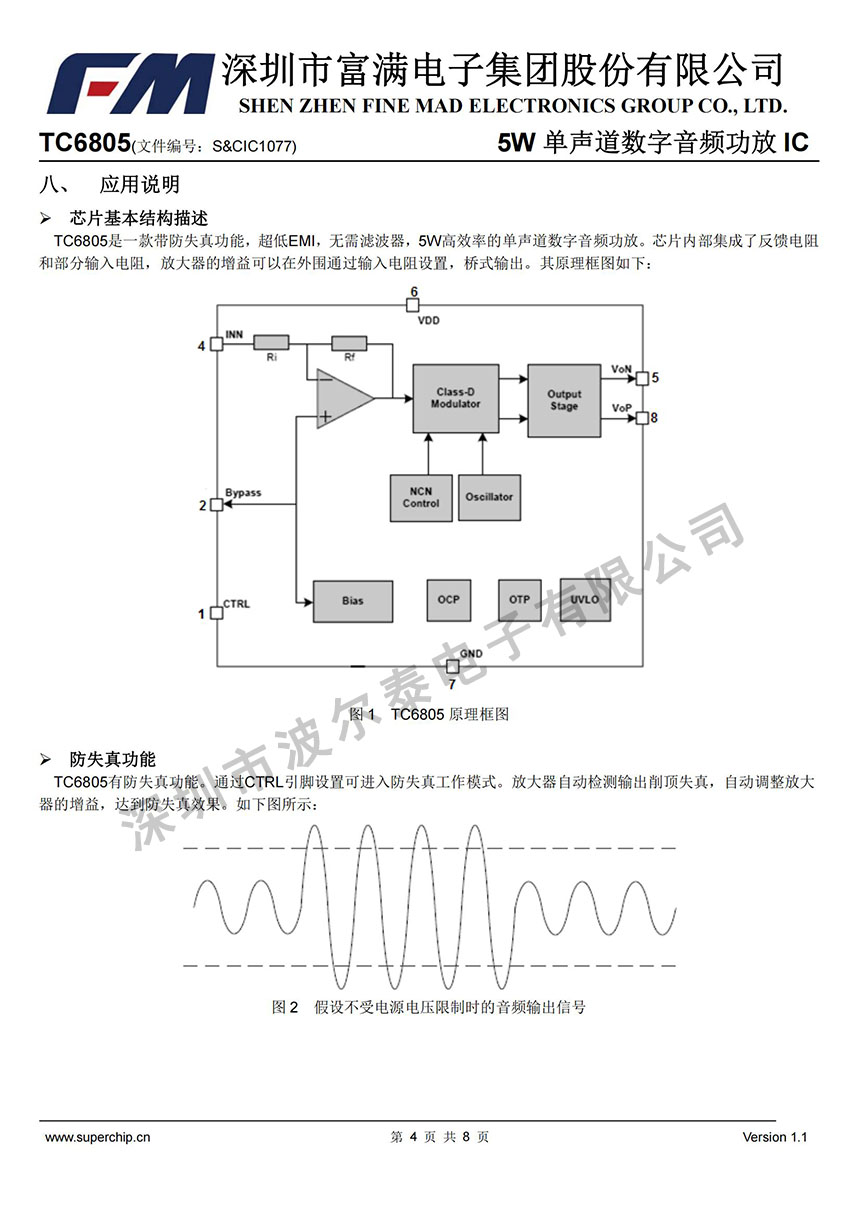

TC6805是一款带防失真功能，超低EMI，无需滤波器，5W高效率的单声道数字音频功放。独特的防失真功能可以通过检测输出信号的失真，动态调整系统增益，不仅有效防止过载输出对喇叭的损坏，同时带来舒适的听觉感受。

实际应用可以通过软件或者硬件设置放大器工作在防失真模式和普通模式。

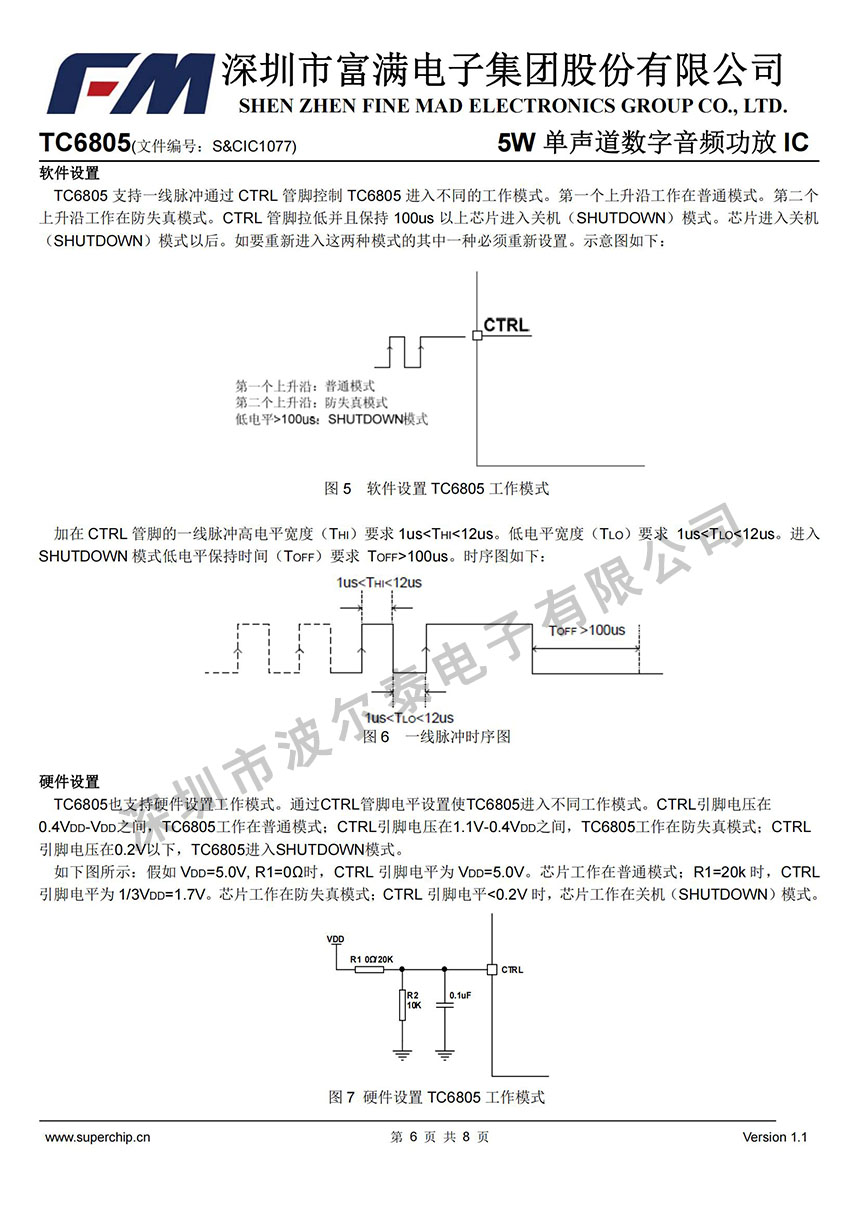

软件是通过一线脉冲控制，硬件是通过电平控制。应用非常灵活。

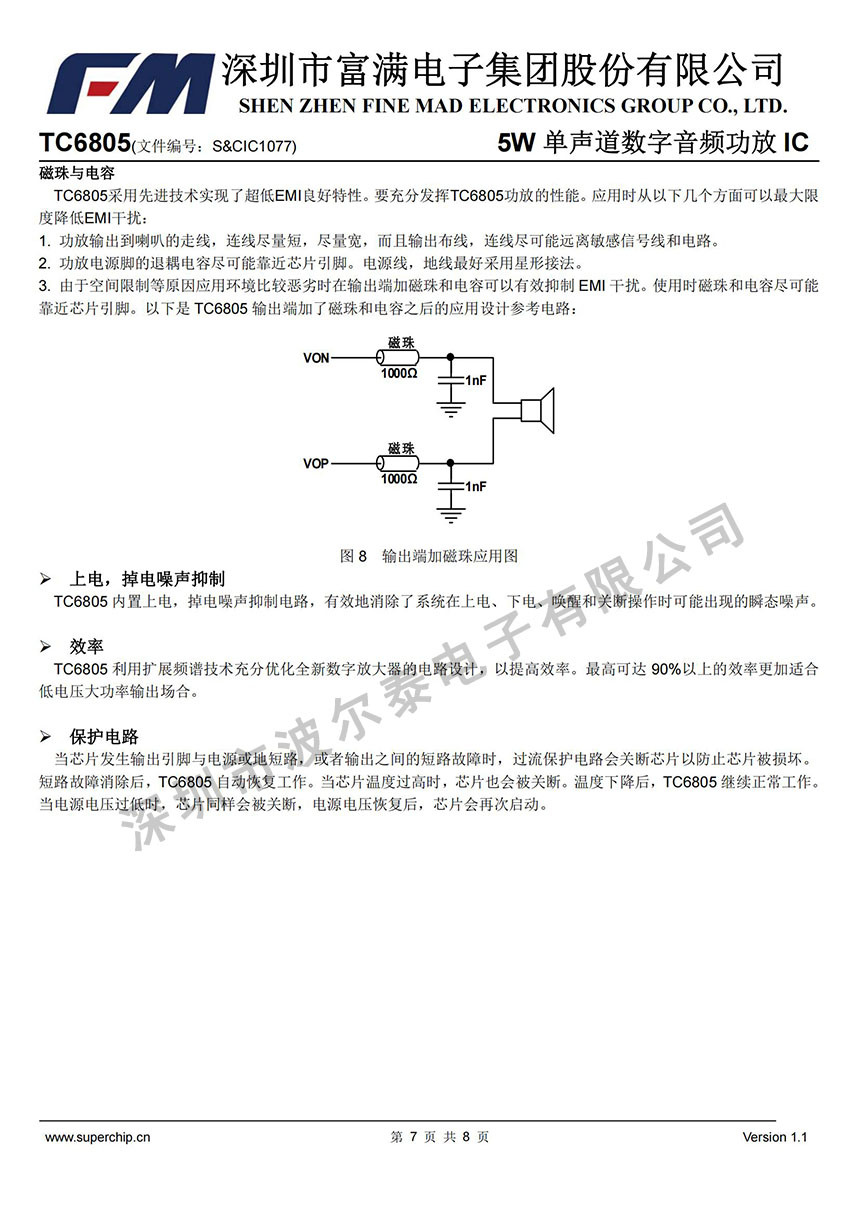

TC6805 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。

其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。

TC6805 在5V的工作电压时，能够向2Ω 负载提供5W的输出功率。

TC6805内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。

并且利用扩频技术充分优化全新电路设计,高达 90%以上的效率更加适合低电压，高功率输出的音频系统。

TC6805 提供 SOP-8 封装，额定的工作温度范围为-40℃至 85℃。

二、特点

 防失真功能，软件或者硬件设置工作模式

 输出功率：3.0W(4Ω 负载), 3.8W(3Ω 负载), 5.0W(2Ω 负载)

 工作电压范围：2.5V～5.5V

 0.1%THD+N（2.0W输出功率、5V电源、2Ω负载）

 优异的全带宽 EMI抑制能力

 优异的“上电，掉电”噪声抑制

 高达 90%的效率

 高 PSRR：-80dB（217Hz）

 过流保护、过热保护、欠压保护

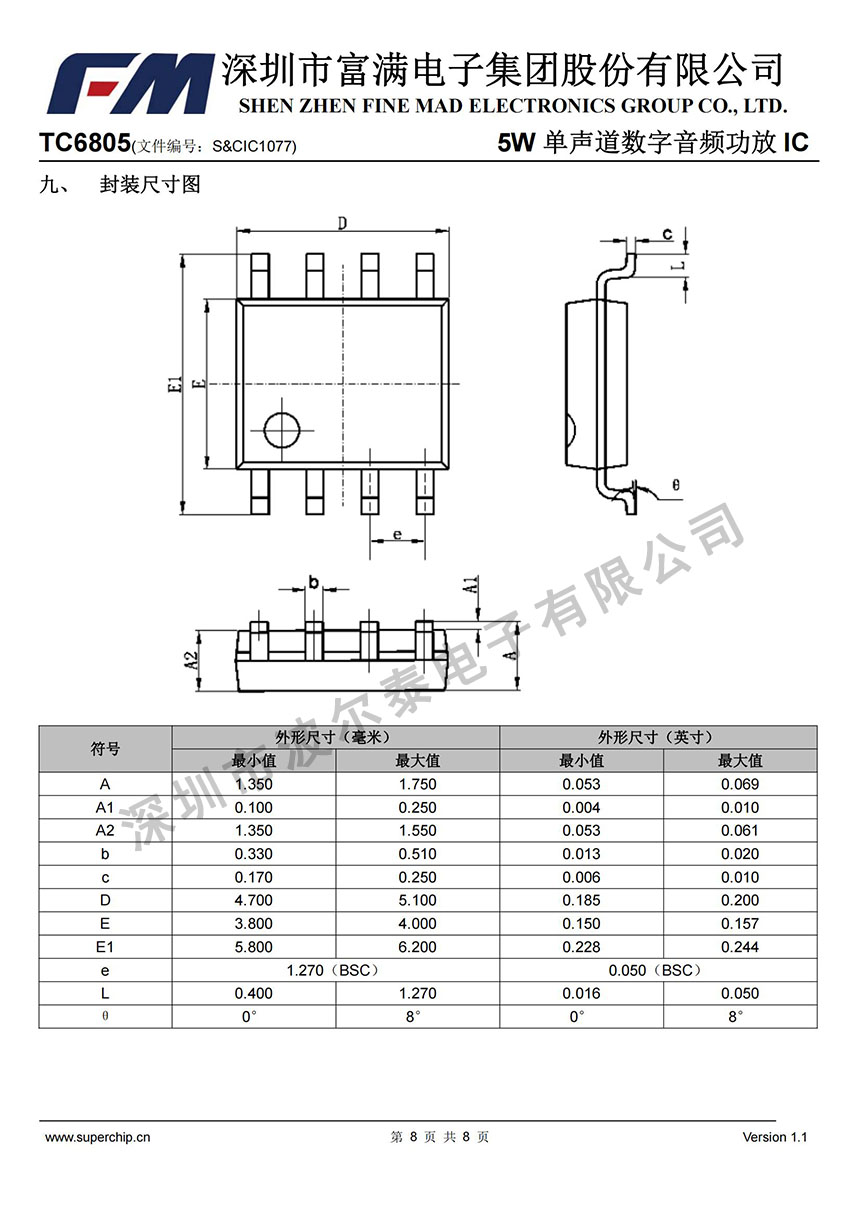

 采用SOP-8封装形式

三、产品应用

 USB 2.1 音响

 插卡 2.1 音响、移动 2.1 音响

 对箱，普通插卡音响
