名称：FM6809C 低 EMI 抗削顶 3W D 类音频功放 IC

2024-05-27

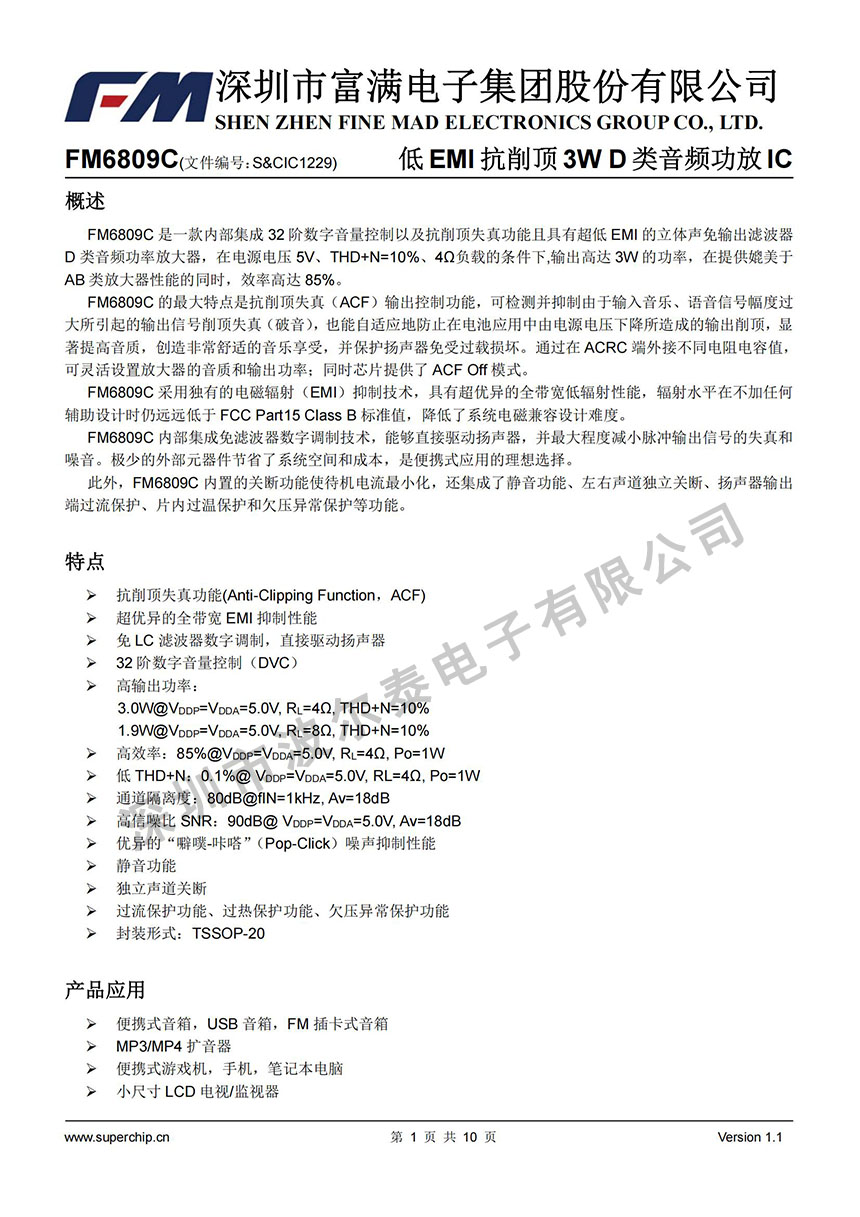

概述

FM6809C 是一款内部集成 32 阶数字音量控制以及抗削顶失真功能且具有超低 EMI 的立体声免输出滤波器 D 类音频功率放大器，在电源电压 5V、THD+N=10%、4Ω负载的条件下,输出高达 3W 的功率，在提供媲美于 AB 类放大器性能的同时，效率高达 85%。

FM6809C 的最大特点是抗削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的音乐享受，并保护扬声器免受过载损坏。通过在 ACRC 端外接不同电阻电容值，可灵活设置放大器的音质和输出功率；同时芯片提供了 ACF Off 模式。 FM6809C 采用独有的电磁辐射（EMI）抑制技术，具有超优异的全带宽低辐射性能，辐射水平在不加任何辅助设计时仍远远低于 FCC Part15 Class B 标准值，降低了系统电磁兼容设计难度。

FM6809C 内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。此外，FM6809C 内置的关断功能使待机电流最小化，还集成了静音功能、左右声道独立关断、扬声器输出端过流保护、片内过温保护和欠压异常保护等功能。

特点

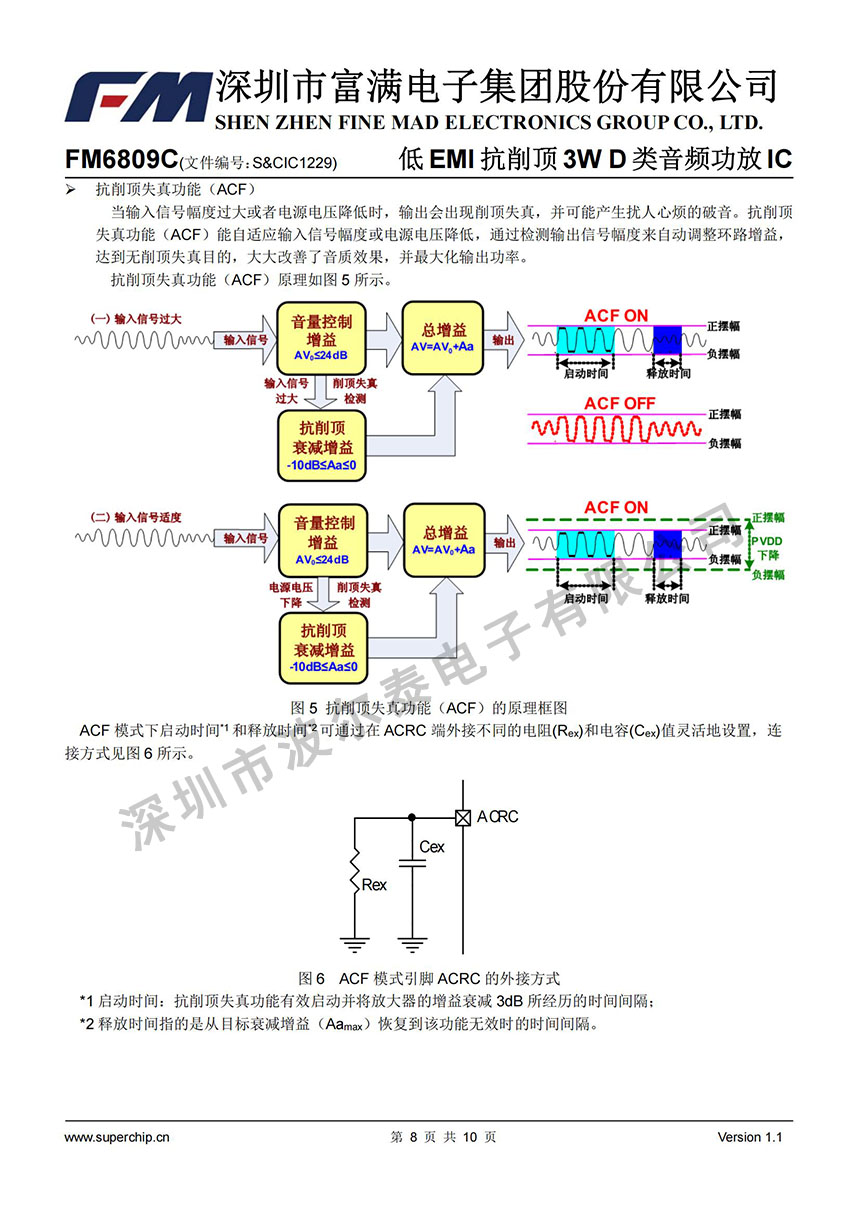

 抗削顶失真功能(Anti-Clipping Function，ACF)

 超优异的全带宽 EMI 抑制性能

 免 LC 滤波器数字调制，直接驱动扬声器

 32 阶数字音量控制（DVC）

 高输出功率： 3.0W@VDDP=VDDA=5.0V, RL=4Ω, THD+N=10% 1.9W@VDDP=VDDA=5.0V, RL=8Ω, THD+N=10%

 高效率：85%@VDDP=VDDA=5.0V, RL=4Ω, Po=1W  低 THD+N：0.1%@ VDDP=VDDA=5.0V, RL=4Ω, Po=1W

 通道隔离度：80dB@fIN=1kHz, Av=18dB

 高信噪比 SNR：90dB@ VDDP=VDDA=5.0V, Av=18dB

 优异的“噼噗-咔嗒”（Pop-Click）噪声抑制性能

 静音功能

 独立声道关断

 过流保护功能、过热保护功能、欠压异常保护功能

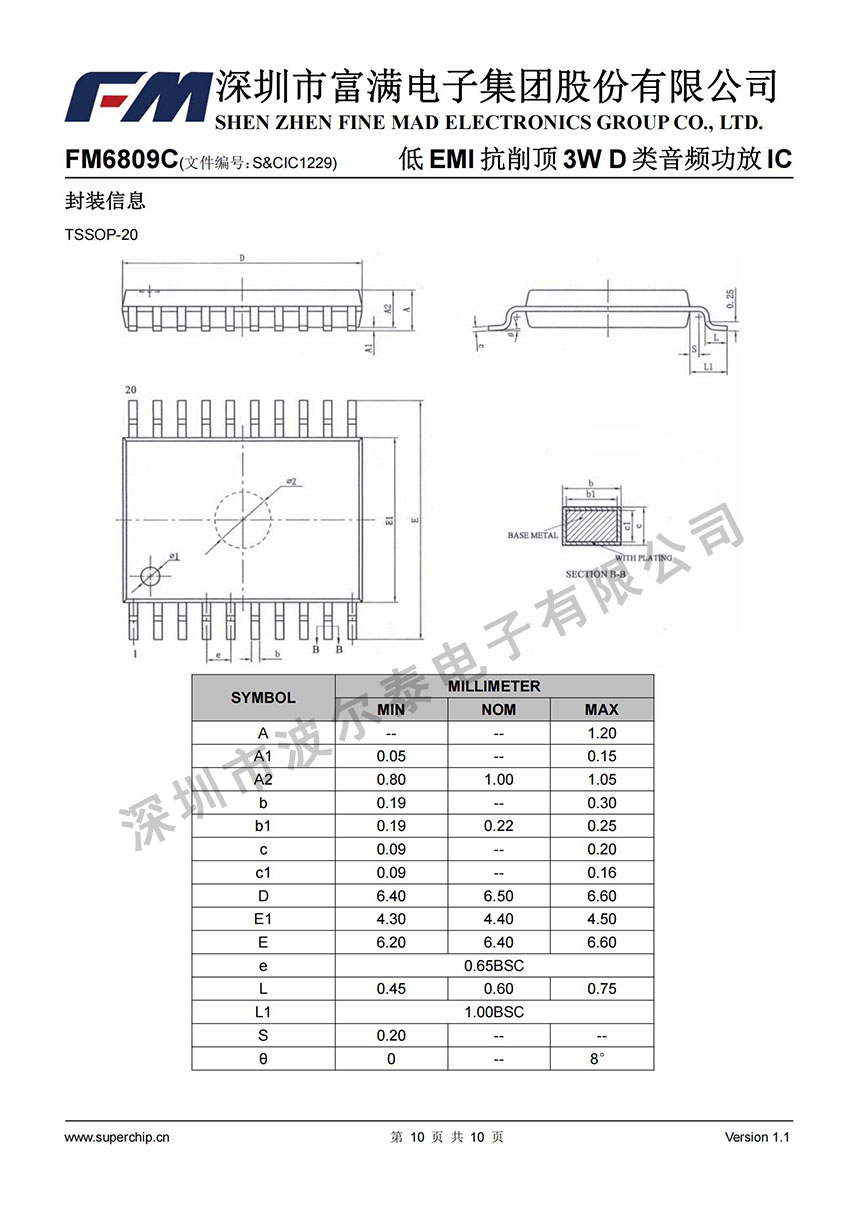

 封装形式：TSSOP-20

产品应用

 便携式音箱，USB 音箱，FM 插卡式音箱

 MP3/MP4 扩音器

 便携式游戏机，手机，笔记本电脑

 小尺寸 LCD 电视/监视器
