名称：FM3309B 内置 MCU 全集成移动电源管理 IC

2024-05-24

概述

FM3309B是一款全集成充电管理，锂电池保护，DC-DC升压限流，手电筒照明及电量指示的多功能电源管理芯片。

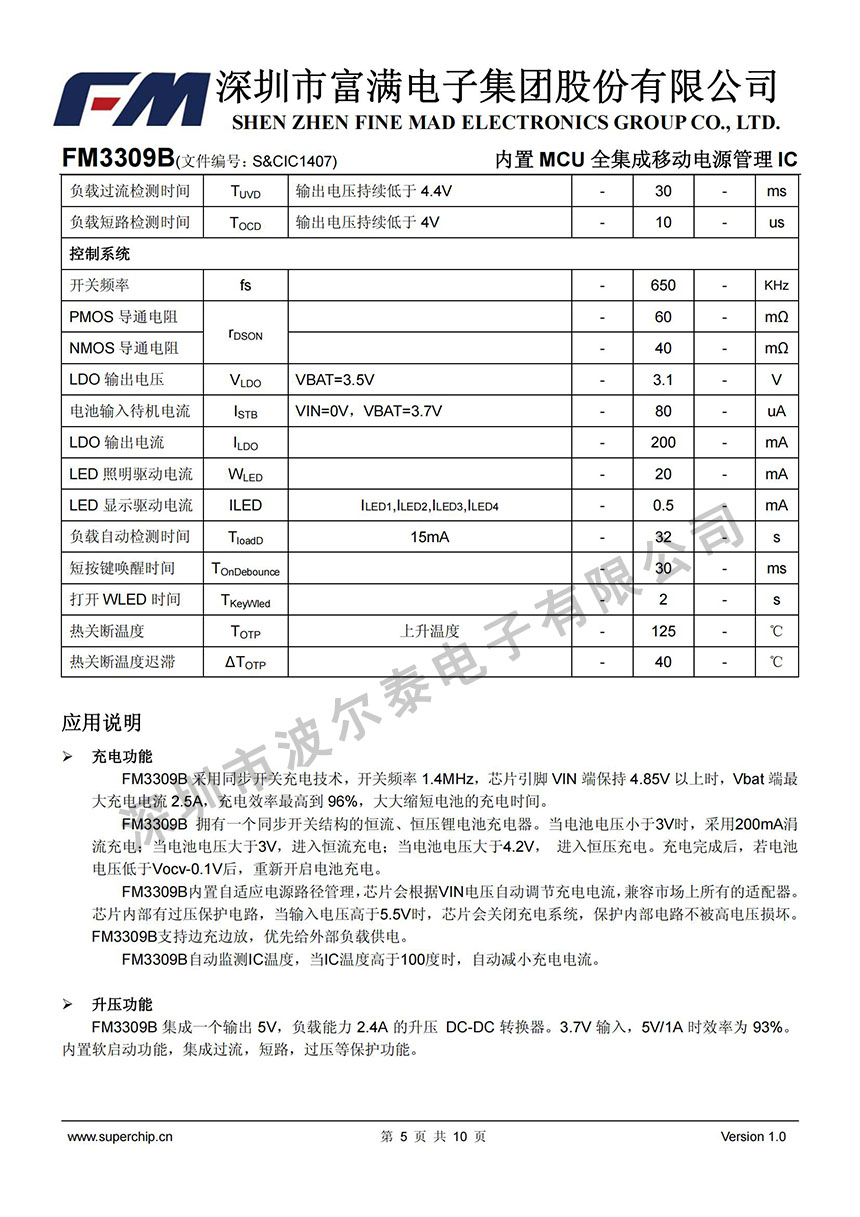

FM3309B的同步升压系统提供最大2.4A输出电流，转换效率高至93%。芯片只需一个电感实现降压与升压功能。DC-DC转换器工作在650KHz，可以支持低成本电感和电容。当空载时，系统进入休眠状态，工作电流降至80uA。 FM3309B 同步开关充电技术，提供最大 2.5A 电流，充电效率高至 96%，大大缩短充电时间。芯片内置温度控制电路，根据 IC 温度和输入电压智能调节充电电流。

芯片内置可编程的MCU，可对LED灯做流水，跑马等不同的闪烁方式。对按键，手电筒灯也可按客户需求进行编程。改善市场上移动电源外挂MCU的传统做法，极大地减小外围元件，降低整体成本。

特点

¾ 2.5A 同步开关充电器，2.4A 同步升压转换器

¾ 单电感架构，650KHZ 开关频率，支持 1uH 电感

¾ 升压效率最高达 93%

¾ 开关式充电，充电效率高达 96%

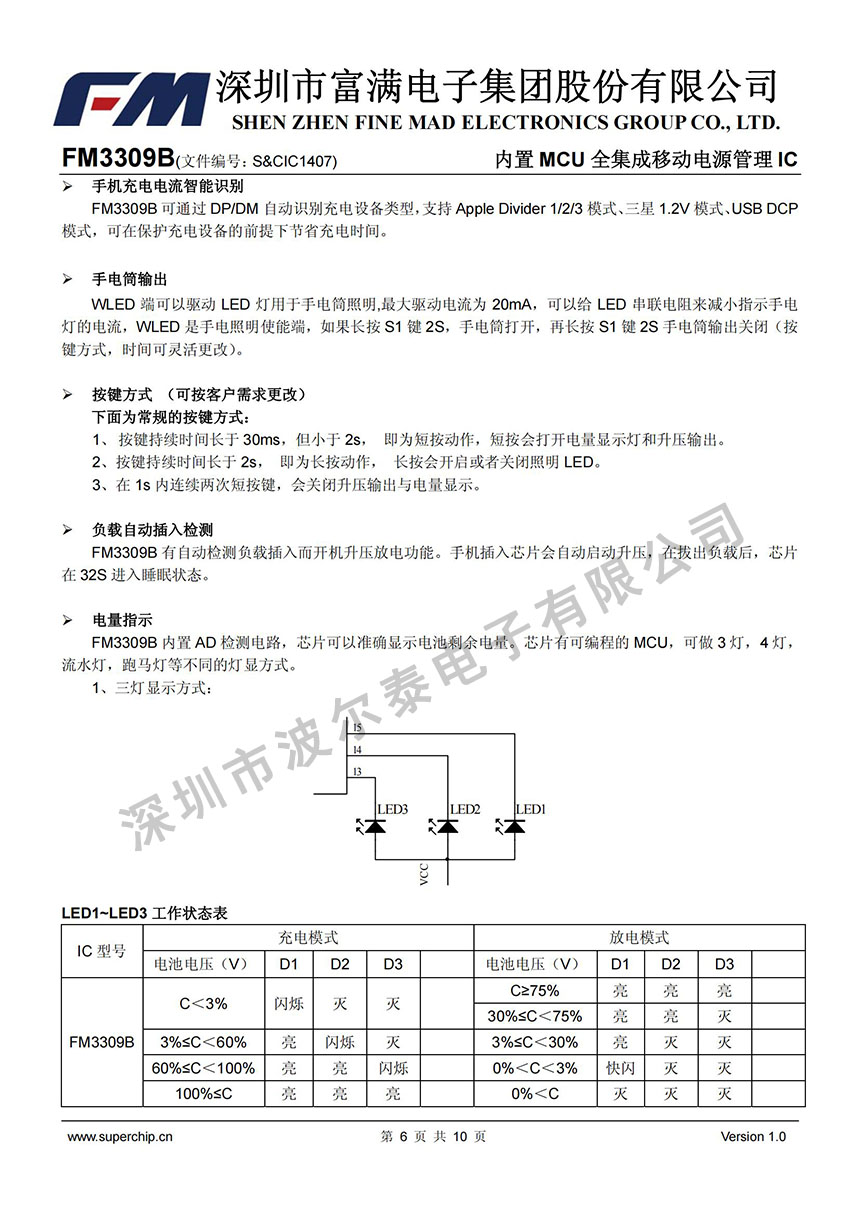

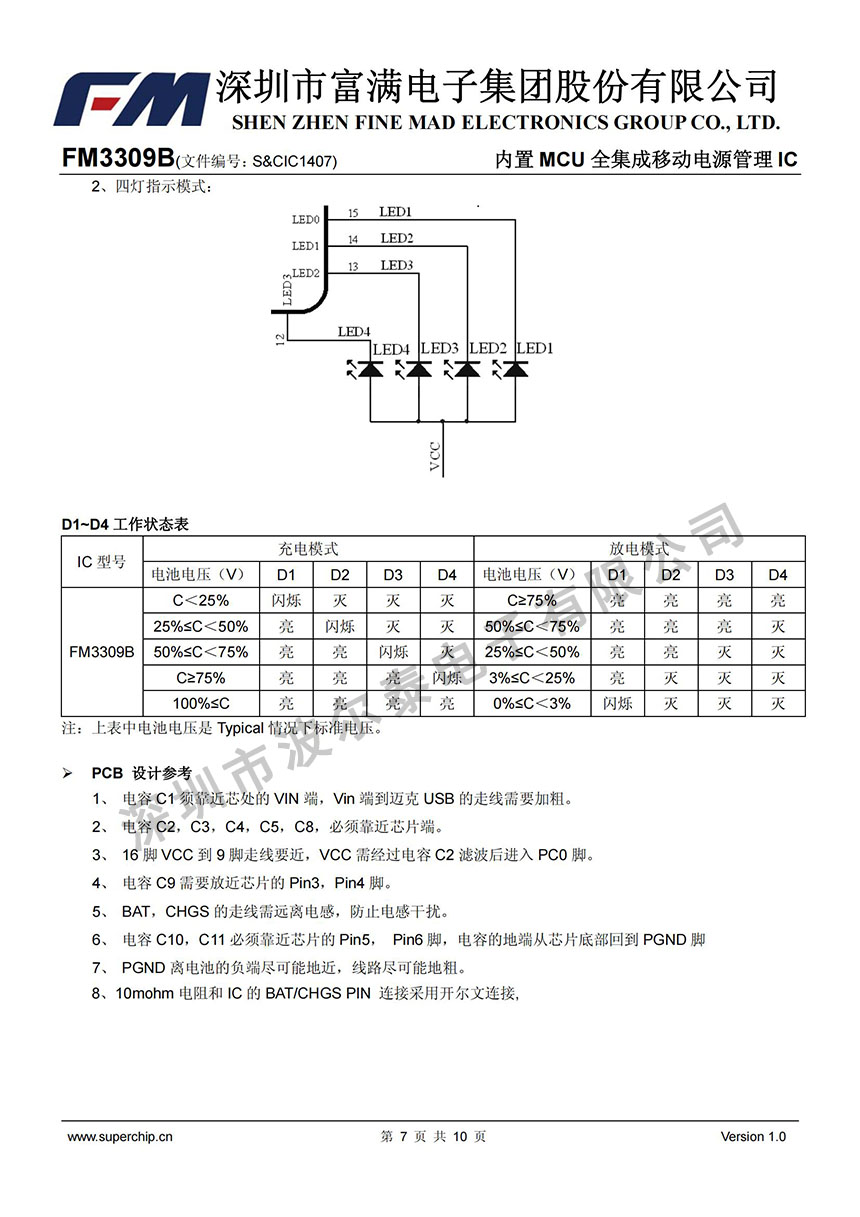

¾ 3/4 颗 LED 电量显示, 内置照明灯驱动

¾ LED 灯可做流水，跑马等不同闪法

¾ 内置自适应电源路径管理，支持边充边放

¾ 自动切换待机模式与工作模式

¾ 支持按键开关与自动负载识别 ¾ 集成 USB 快速充电协议端口

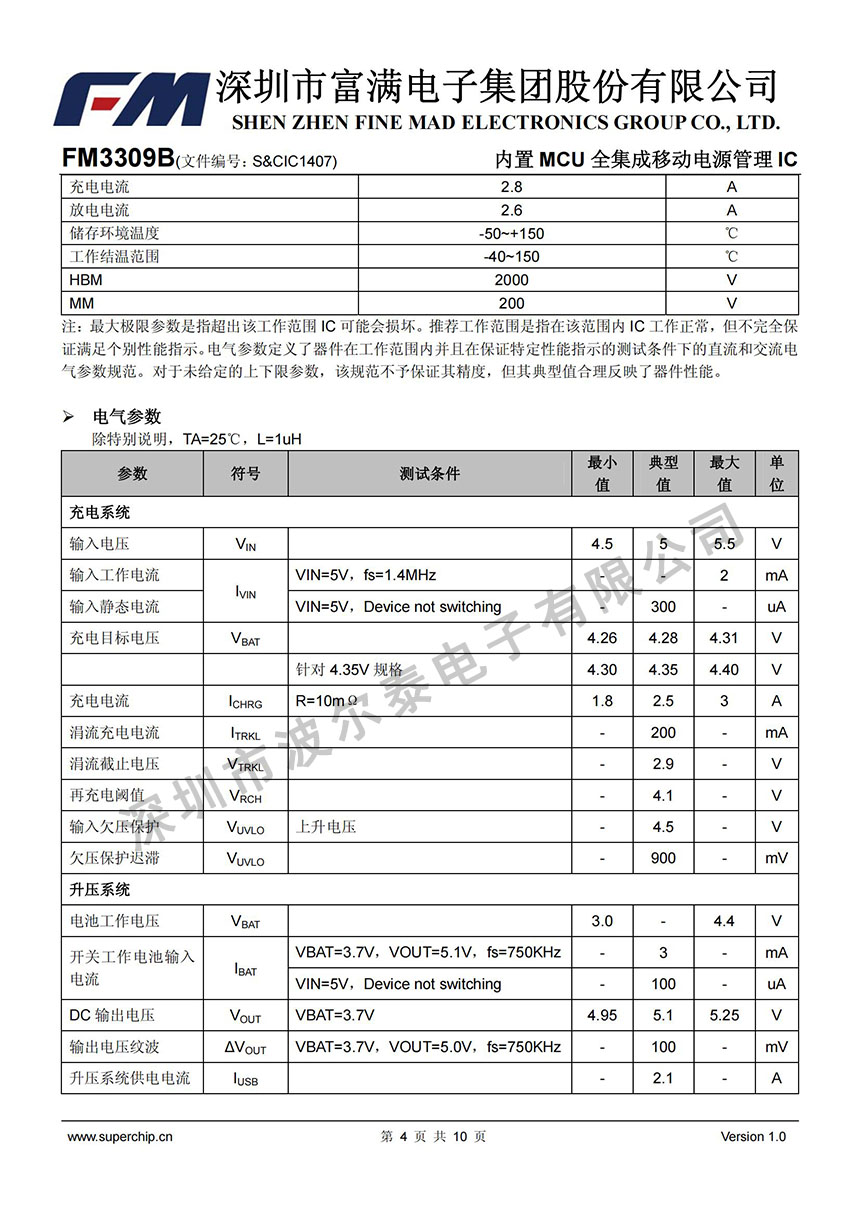

¾ 充电电压精度：±1.0%；升压电压精度：±1.0%

¾ 过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP）

¾ ESD 4KV，瞬态耐压 11V，极高可靠性

¾ 极低的 BOM 成本

¾ 待机电流 80uA

¾ 支持 4.2、4.35 电池

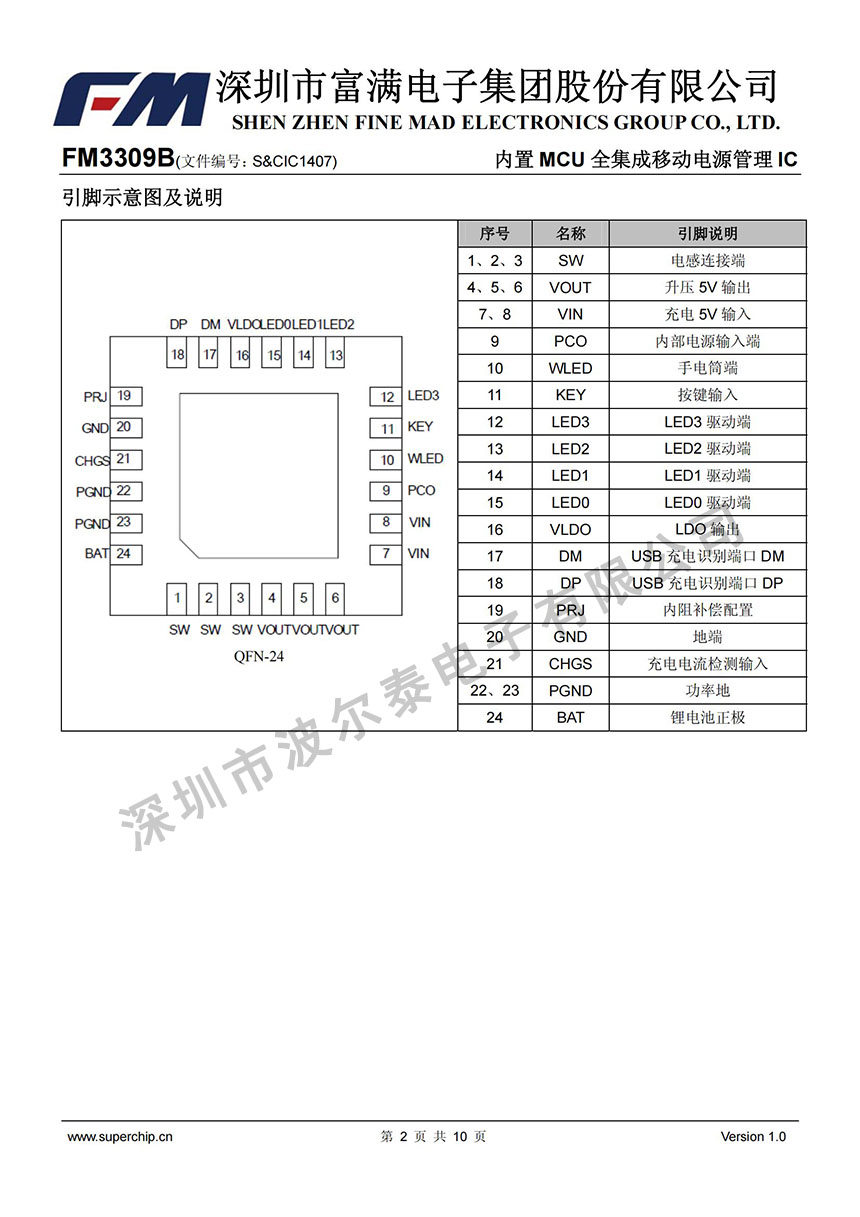

¾ 封装形式：QFN-24

应用

¾ 移动电源
