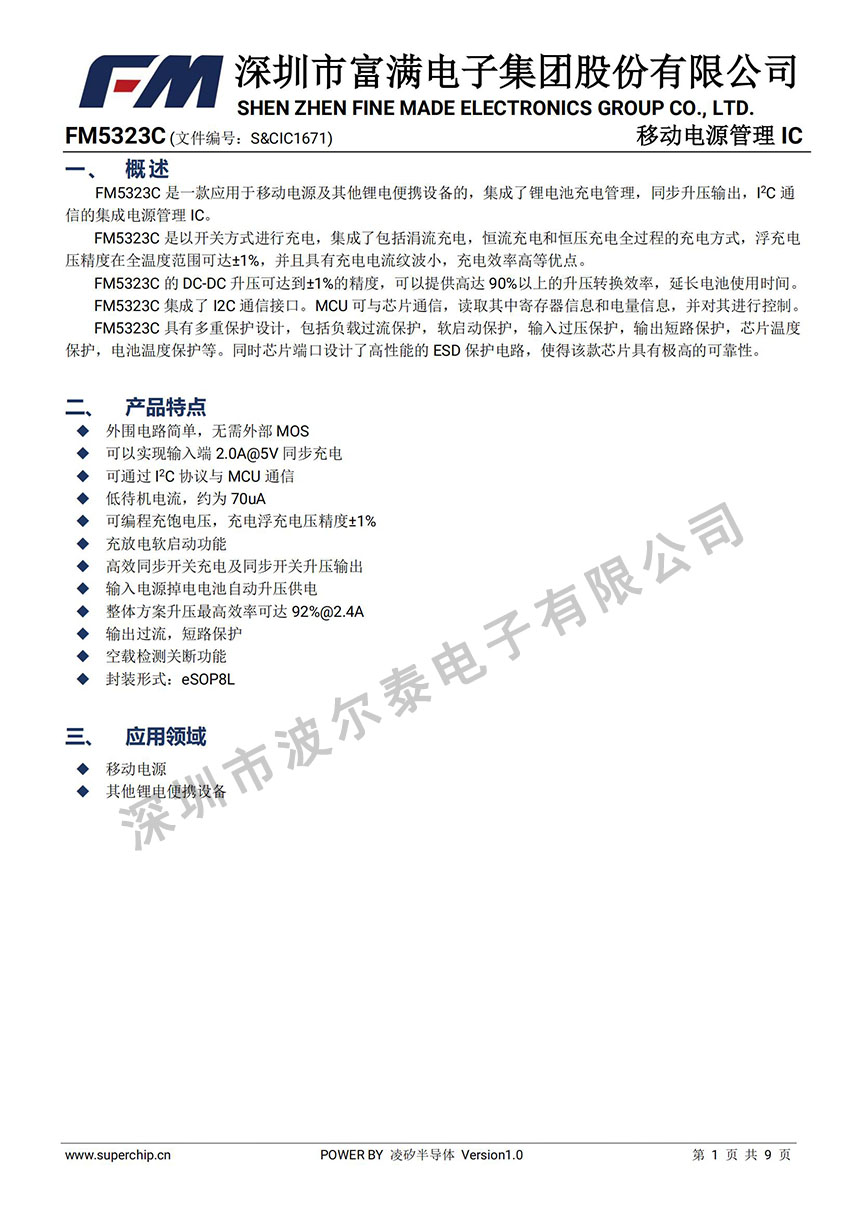

一、概述

FM5323C 是一款应用于移动电源及其他锂电便携设备的，集成了锂电池充电管理，同步升压输出，I 2C 通信的集成电源管理 IC。

FM5323C 是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。

FM5323C 的 DC-DC 升压可达到±1%的精度，可以提供高达 90%以上的升压转换效率，延长电池使用时间。

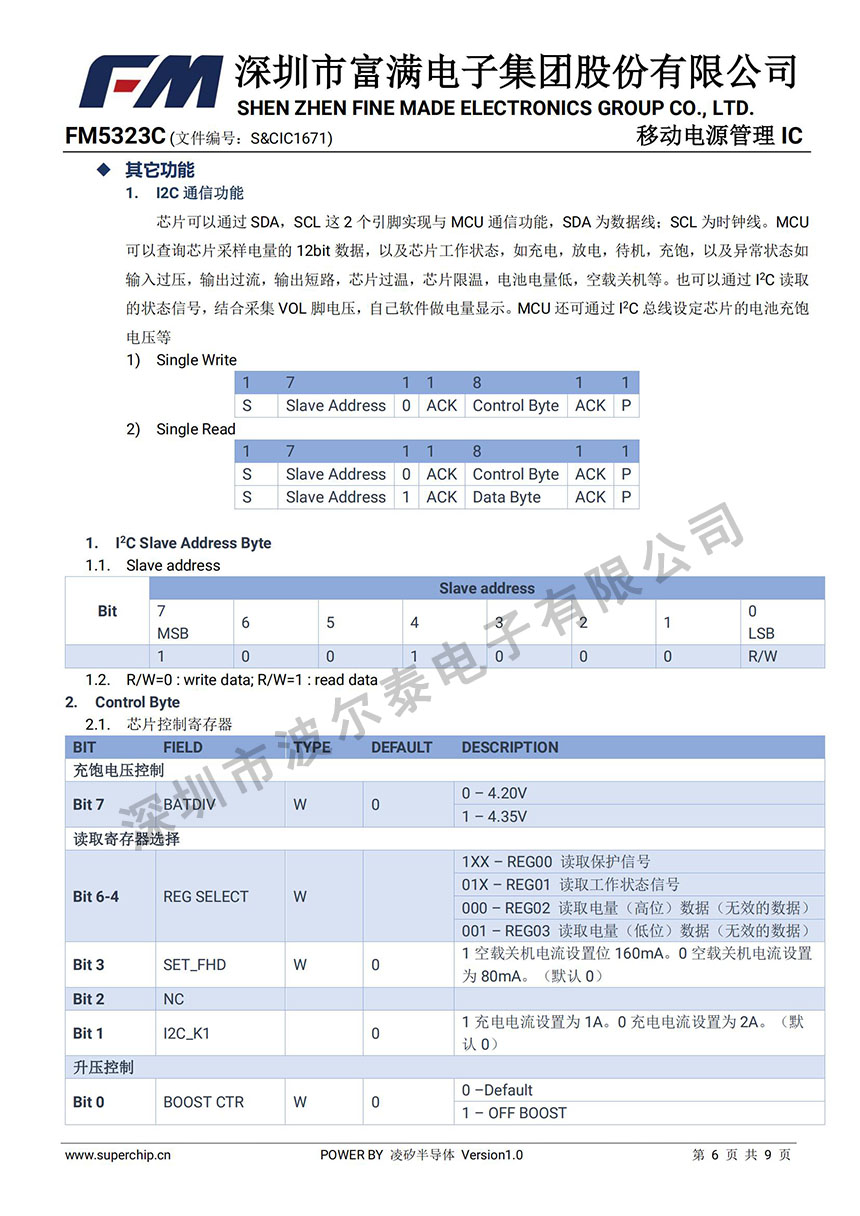

FM5323C 集成了 I2C 通信接口。MCU 可与芯片通信，读取其中寄存器信息和电量信息，并对其进行控制。

FM5323C 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。

二、产品特点

◆ 外围电路简单，无需外部 MOS

◆ 可以实现输入端 2.0A@5V 同步充电

◆ 可通过 I 2C 协议与 MCU 通信

◆ 低待机电流，约为 70uA

◆ 可编程充饱电压，充电浮充电压精度±1%

◆ 充放电软启动功能

◆ 高效同步开关充电及同步开关升压输出

◆ 输入电源掉电电池自动升压供电

◆ 整体方案升压最高效率可达 92%@2.4A

◆ 输出过流，短路保护

◆ 空载检测关断功能

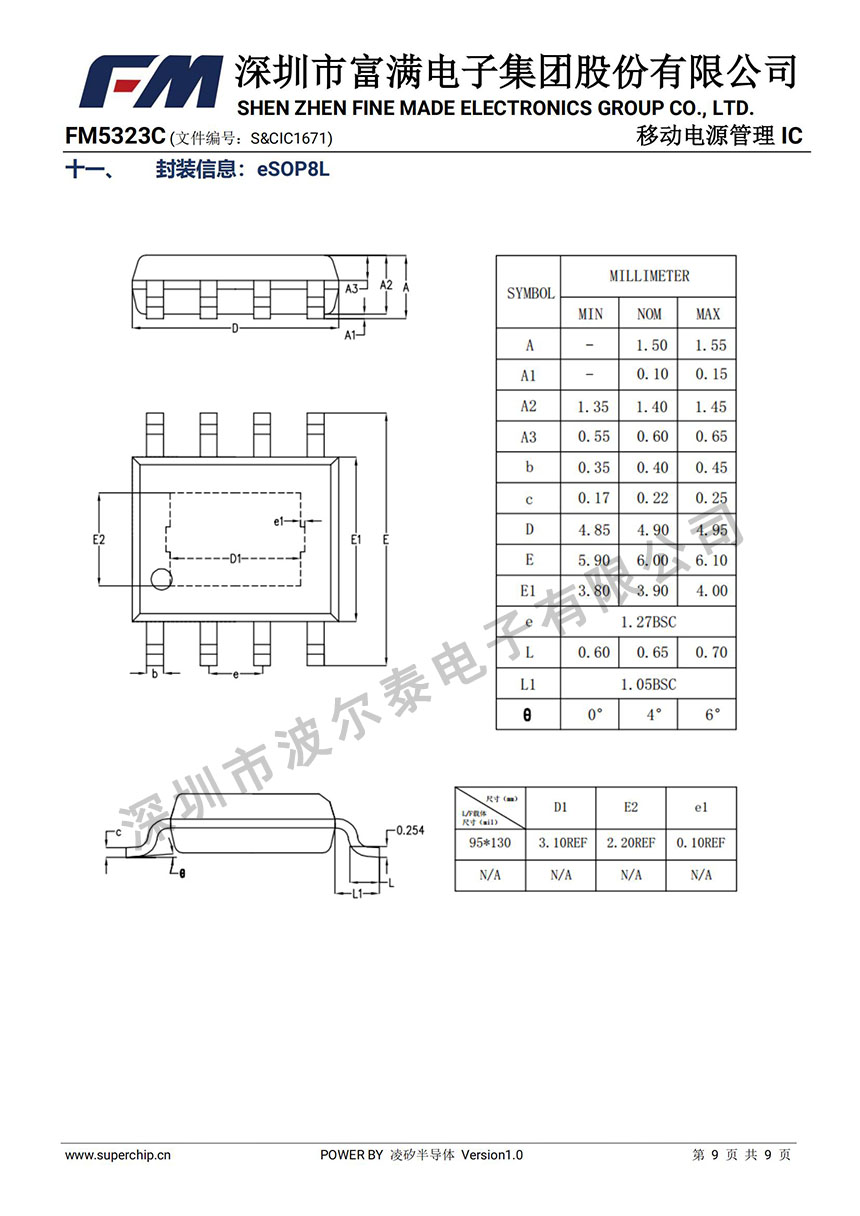

◆ 封装形式：eSOP8L

三、应用领域

◆ 移动电源
