概述

FM5324B 是一款应用于移动电源，集成了锂电池充电管理，USB 升压输出，电池电量和的集成电源管理 IC。

FM5324B 是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。 FM5324B 的 DC‐DC 升压可达到±1%的精度，可以提供高达 90%以上的升压转换效率，延长电池使用时间。

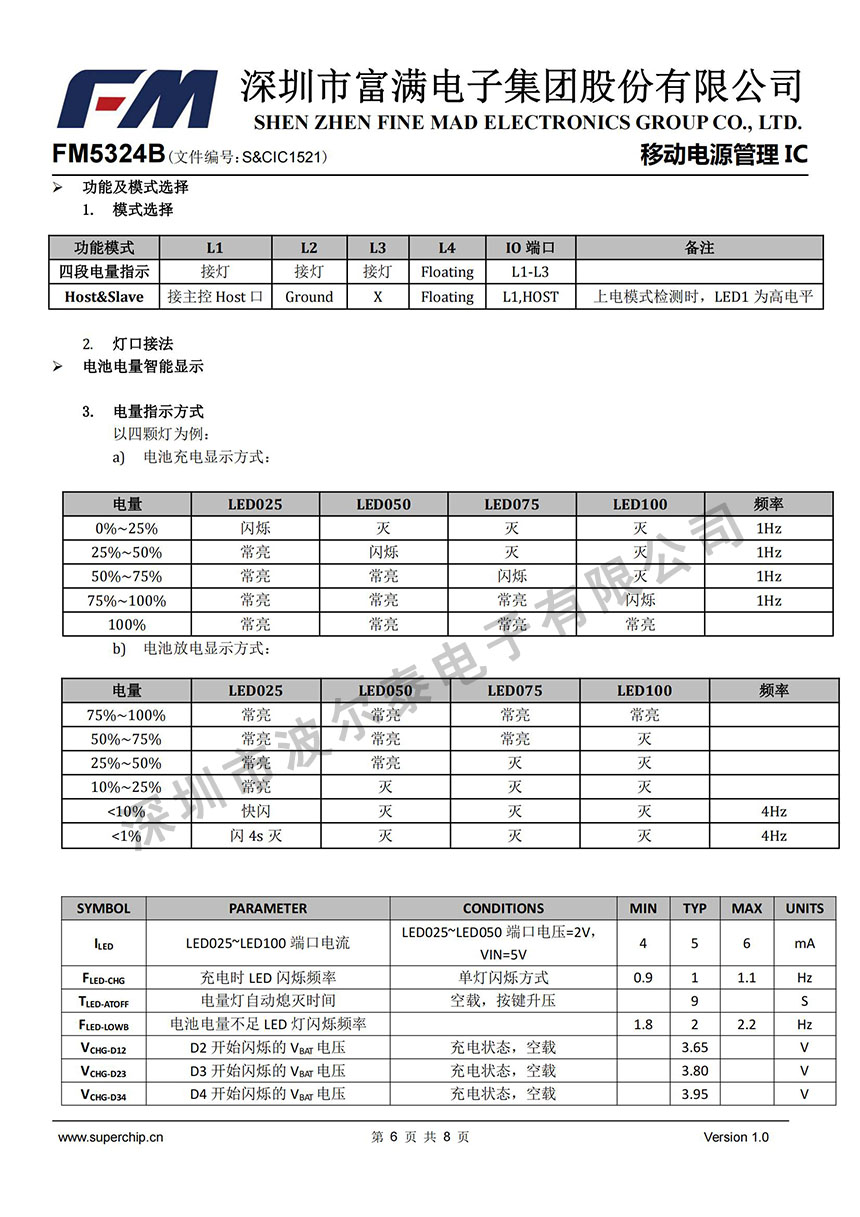

FM5324B 配置了 3 个 LED 驱动端口，可驱动 4 个 LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。

FM5324B 还可以配合系列中的其它型号实现 2.4A+(2.4A~1.0A)的双路独立输出方案。

FM5324B 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。

同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。

特点

 外围电路简单，无需外部 MOS

 可以实现 2.0A@5V 同步开关充电

 可以实现 2.4A@5V 同步开关升压输出

 低待机电流，约为 60uA

 充放电软启动功能

 涓流/恒流/恒压三段式充电

 输入电源掉电电池自动升压供电

 整体方案升压最高效率可达 94%@2.4A

 USB 输出过流，短路，过压保护

 按键/自动检测负载功能

 空载检测关断功能

 配合同系列芯片可实现精简的双路独立输出方案：2.4A+2.4A

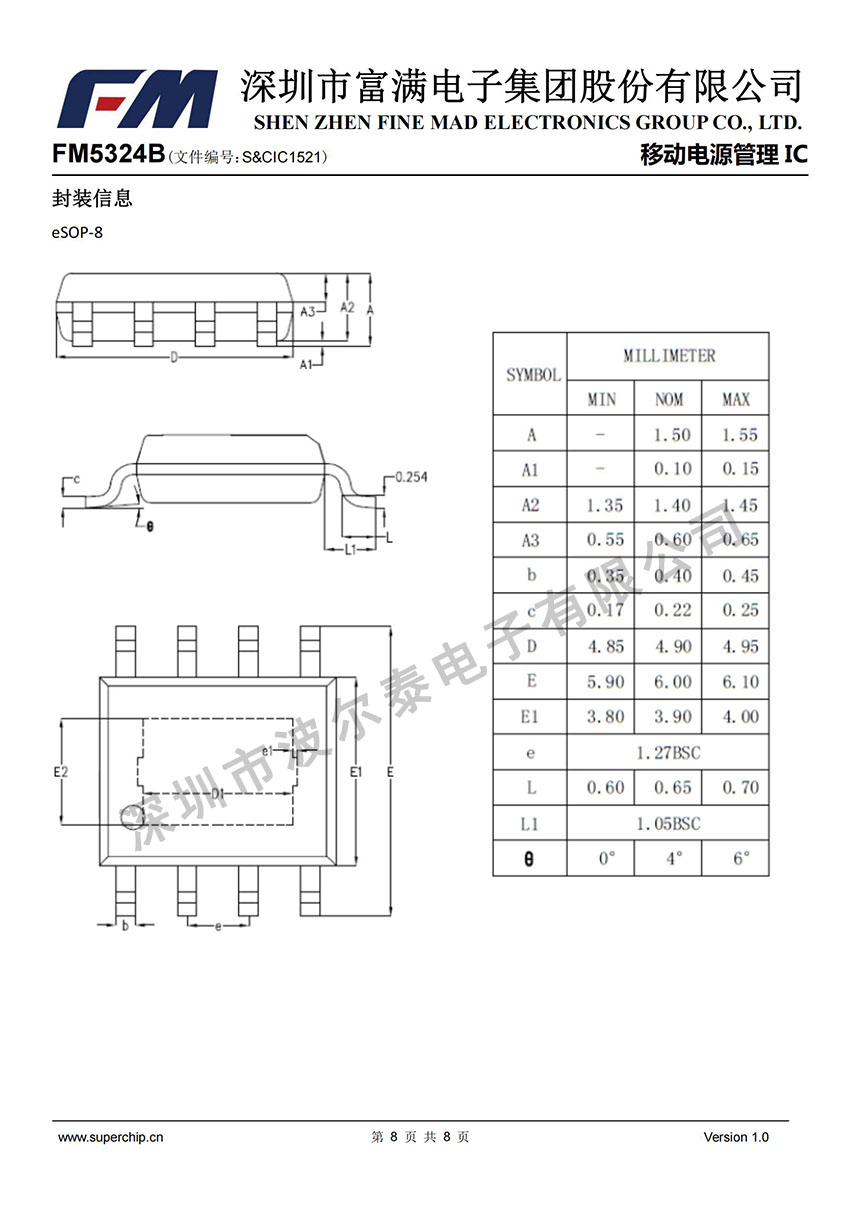

 封装形式：eSOP‐8

应用

 移动电源
