FM5326T 移动电源管理 IC-深圳市波尔泰电子有限公司

2024-05-25

概述

FM5326T 是一款应用于移动电源，集成了锂电池充电管理，USB 升压输出，电池电量判断和 LED 指示的集成电源管理 IC。

FM5326T 是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。

FM5326T 的 DC-DC 升压可达到±1%的精度，可以提供高达 90%以上的升压转换效率，延长电池使用时间。

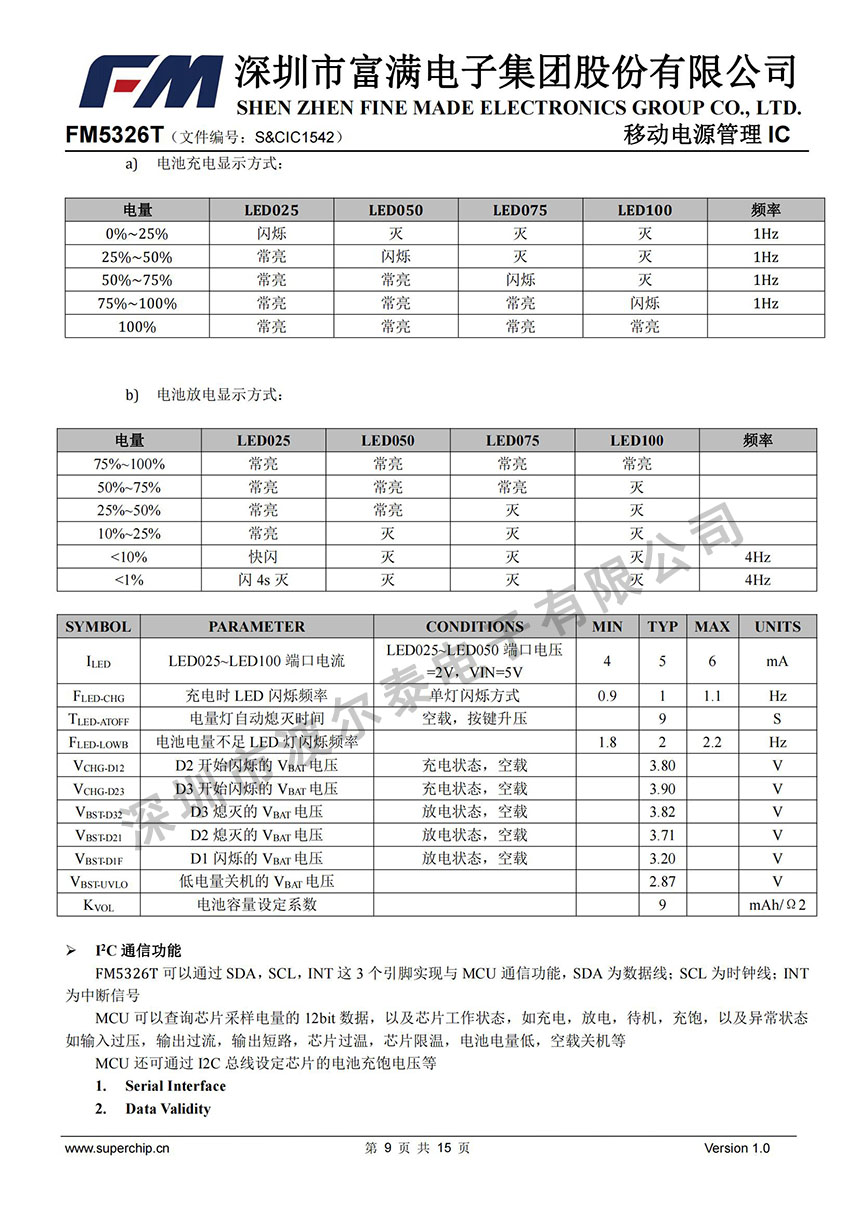

FM5326T 配置了 3 个 LED 驱动端口，可驱动 4 个 LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。

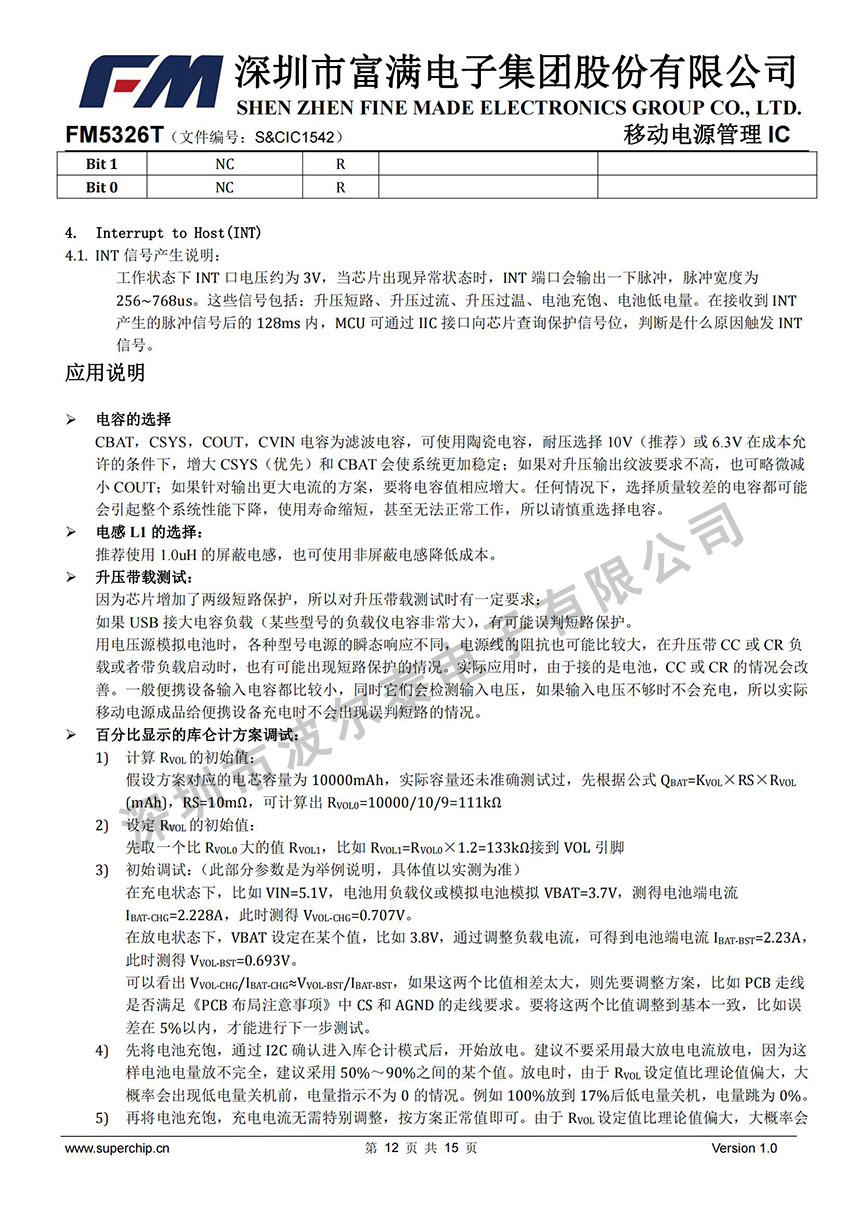

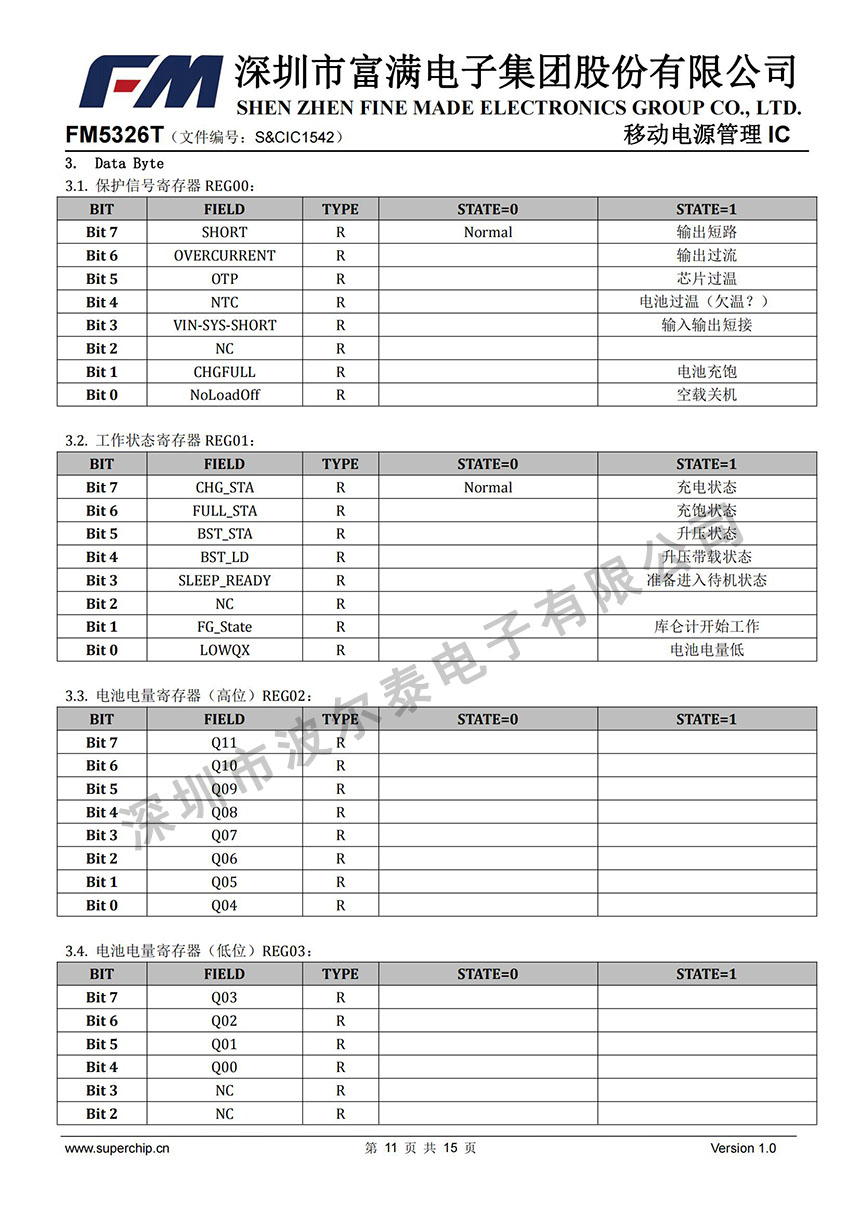

FM5326T 集成的电池容量库仑计和 I2C 接口。 MCU 无需集成 ADC 即可通过 I2C 访问芯片内部的 12bit 电池容量数据和其它数据，并驱动 LED/LCD 按百分比显示电池剩余容量或显示成其它方式。

FM5326T 还可以配合本身或系列中的其它型号实现 2.4A+(2.4A~1.0A)的双路独立输出方案，并且支持库仑计功能。

FM5326T 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。

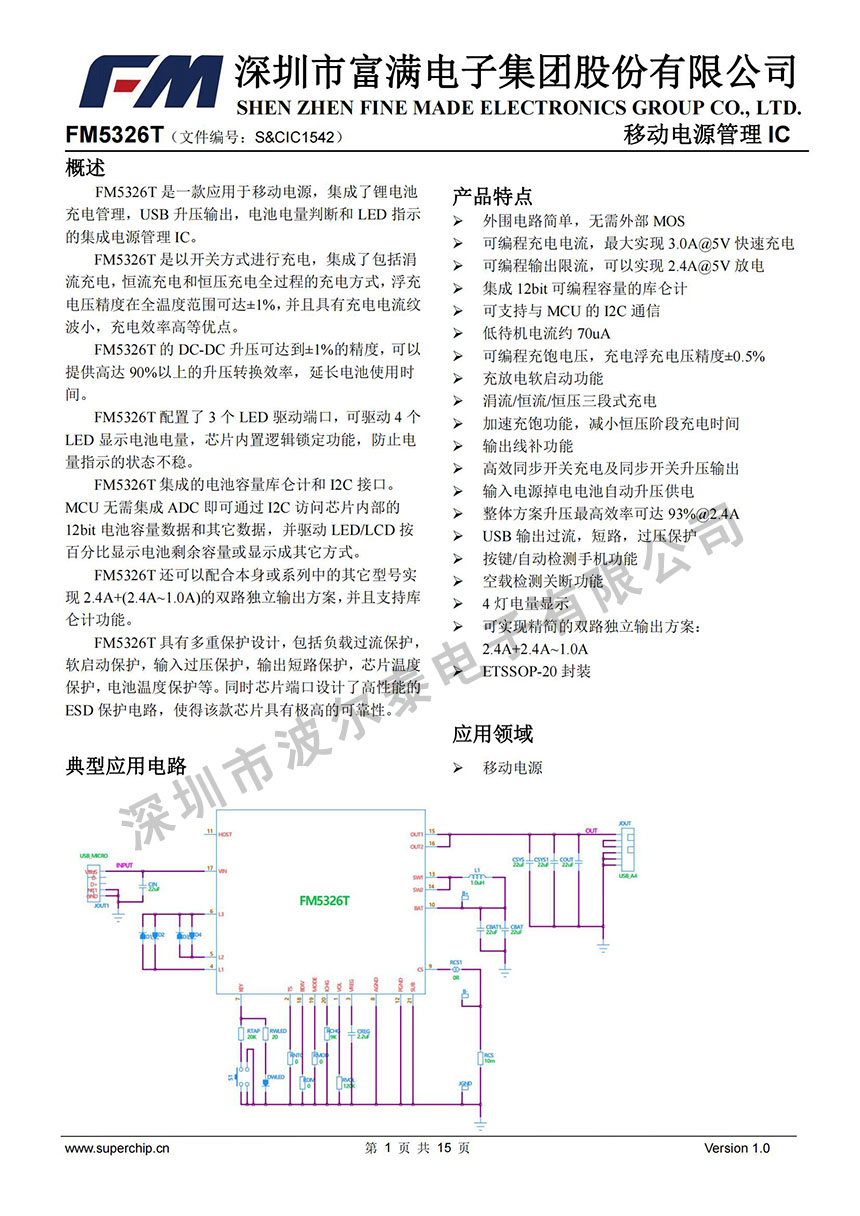

典型应用电路产品特点

 外围电路简单，无需外部 MOS

 可编程充电电流，最大实现 3.0A@5V 快速充电

 可编程输出限流，可以实现 2.4A@5V 放电

 集成 12bit 可编程容量的库仑计

 可支持与 MCU 的 I2C 通信

 低待机电流约 70uA

 可编程充饱电压，充电浮充电压精度±0.5%

 充放电软启动功能

 涓流/恒流/恒压三段式充电

 加速充饱功能，减小恒压阶段充电时间

 输出线补功能

 高效同步开关充电及同步开关升压输出

 输入电源掉电电池自动升压供电

 整体方案升压最高效率可达 93%@2.4A

 USB 输出过流，短路，过压保护

 按键/自动检测手机功能

 空载检测关断功能

 4 灯电量显示

 可实现精简的双路独立输出方案： 2.4A+2.4A~1.0A  ETSSOP-20 封装

应用领域

 移动电源
