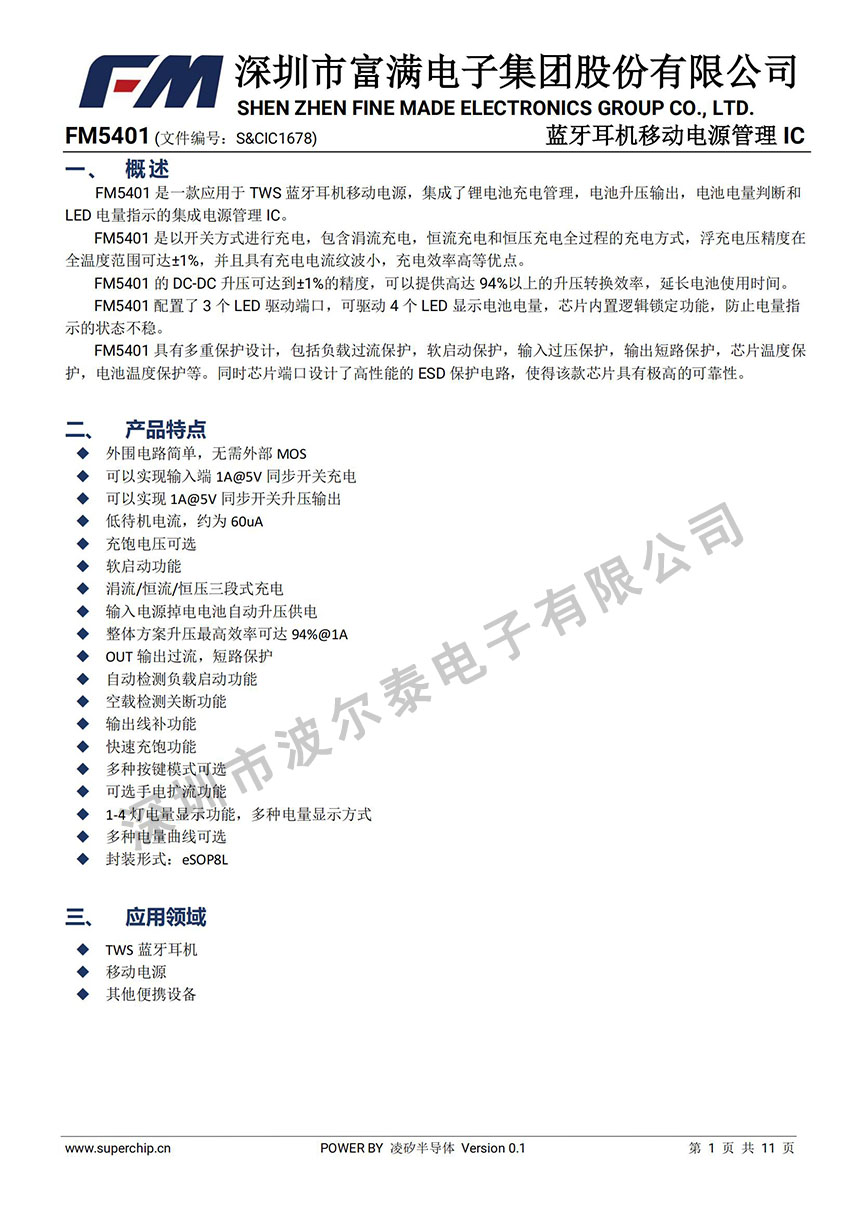

一、概述

FM5401 是一款应用于 TWS 蓝牙耳机移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和 LED 电量指示的集成电源管理 IC。

FM5401 是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。

FM5401 的 DC-DC 升压可达到±1%的精度，可以提供高达 94%以上的升压转换效率，延长电池使用时间。

FM5401 配置了 3 个 LED 驱动端口，可驱动 4 个 LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。

FM5401 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。

二、产品特点

◆ 外围电路简单，无需外部 MOS

◆ 可以实现输入端 1A@5V 同步开关充电

◆ 可以实现 1A@5V 同步开关升压输出

◆ 低待机电流，约为 60uA

◆ 充饱电压可选

◆ 软启动功能

◆ 涓流/恒流/恒压三段式充电

◆ 输入电源掉电电池自动升压供电

◆ 整体方案升压最高效率可达 94%@1A

◆ OUT 输出过流，短路保护

◆ 自动检测负载启动功能

◆ 空载检测关断功能

◆ 输出线补功能

◆ 快速充饱功能

◆ 多种按键模式可选

◆ 可选手电扩流功能

◆ 1-4 灯电量显示功能，多种电量显示方式

◆ 多种电量曲线可选

◆ 封装形式：eSOP8L

三、应用领域

◆ TWS 蓝牙耳机

◆ 移动电源
