名称：XPM6315/XPM6320 20W 快速充放电全集成电源管理芯片

2024-05-25

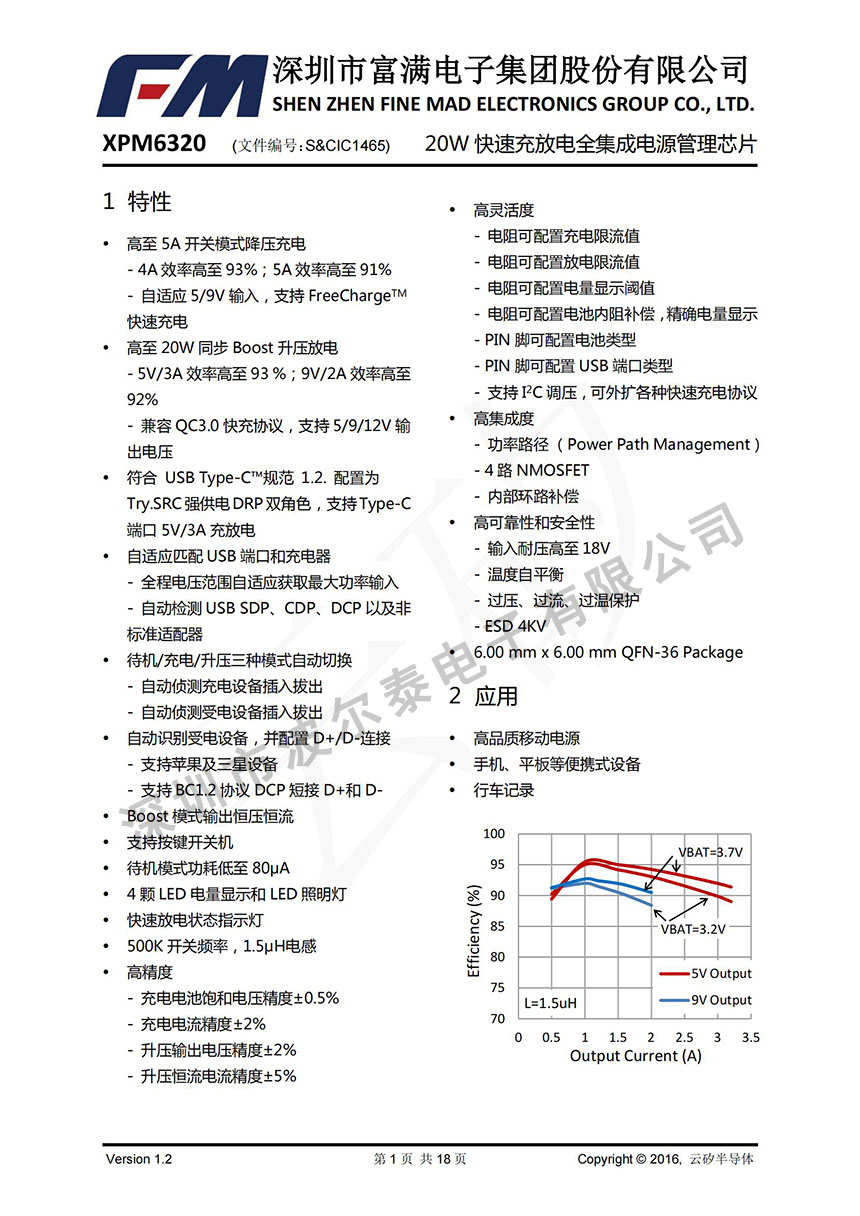

1 特性

 高至 5A 开关模式降压充电 - 4A 效率高至 93%；5A 效率高至 91% - 自适应 5/9V 输入，支持 FreeChargeTM 快速充电

 高至 20W 同步 Boost 升压放电 - 5V/3A 效率高至 93 %；9V/2A 效率高至 92% - 兼容 QC3.0 快充协议，支持 5/9/12V 输出电压

 符合 USB Type-C™规范 1.2. 配置为 Try.SRC强供电DRP 双角色，支持 Type-C 端口 5V/3A 充放电

 自适应匹配 USB 端口和充电器 - 全程电压范围自适应获取最大功率输入 - 自动检测 USB SDP、CDP、DCP 以及非标准适配器

 待机/充电/升压三种模式自动切换 - 自动侦测充电设备插入拔出 - 自动侦测受电设备插入拔出

 自动识别受电设备，并配置 D+/D-连接 - 支持苹果及三星设备 - 支持 BC1.2 协议 DCP 短接 D+和 D-

 Boost 模式输出恒压恒流

 支持按键开关机

 待机模式功耗低至 80 A

 4 颗 LED 电量显示和 LED 照明灯

 快速放电状态指示灯

 500K 开关频率，1.5 电感

 高精度 - 充电电池饱和电压精度±0.5% - 充电电流精度±2% - 升压输出电压精度±2% - 升压恒流电流精度±5%

 高灵活度 - 电阻可配置充电限流值 - 电阻可配置放电限流值 - 电阻可配置电量显示阈值 - 电阻可配置电池内阻补偿，精确电量显示 - PIN 脚可配置电池类型 - PIN 脚可配置 USB 端口类型 - 支持 I 2C 调压，可外扩各种快速充电协议  高集成度 - 功率路径（Power Path Management） - 4 路 NMOSFET - 内部环路补偿

 高可靠性和安全性 - 输入耐压高至 18V - 温度自平衡 - 过压、过流、过温保护 - ESD 4KV

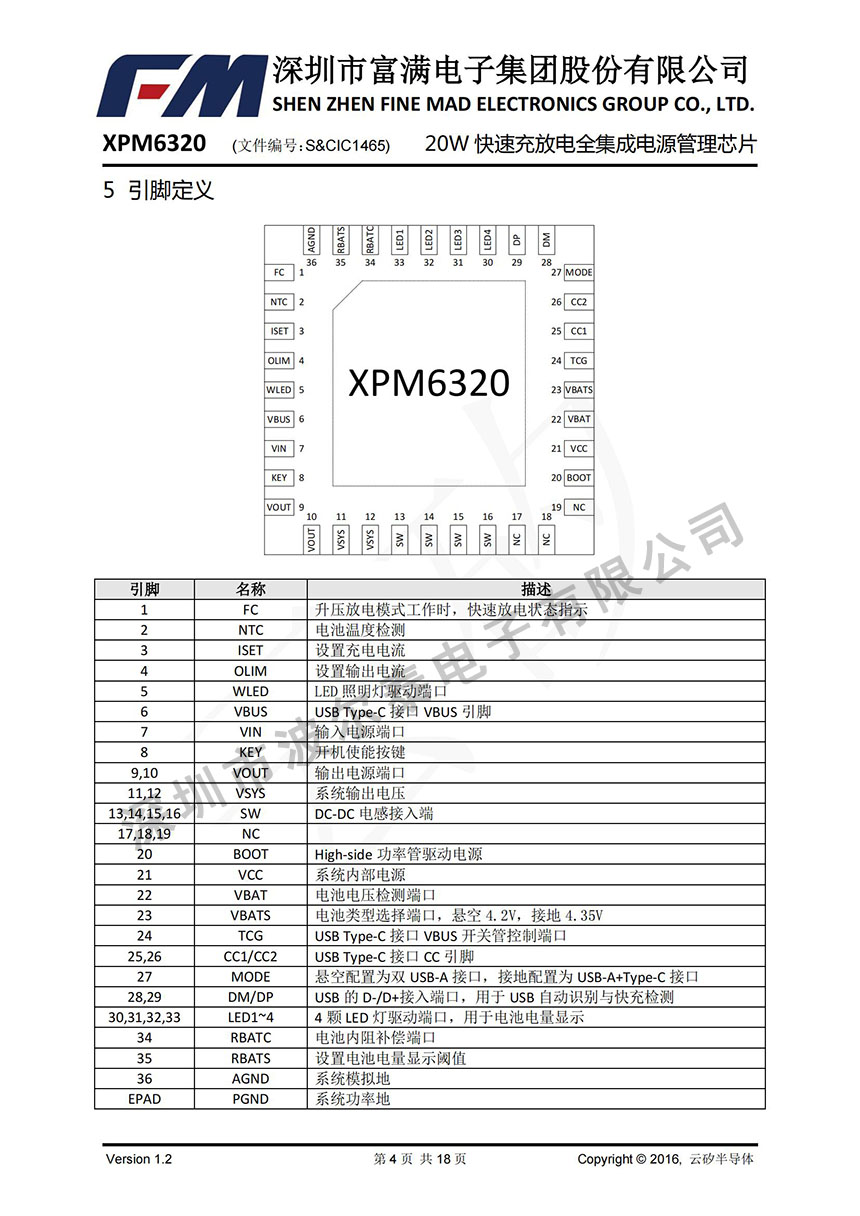

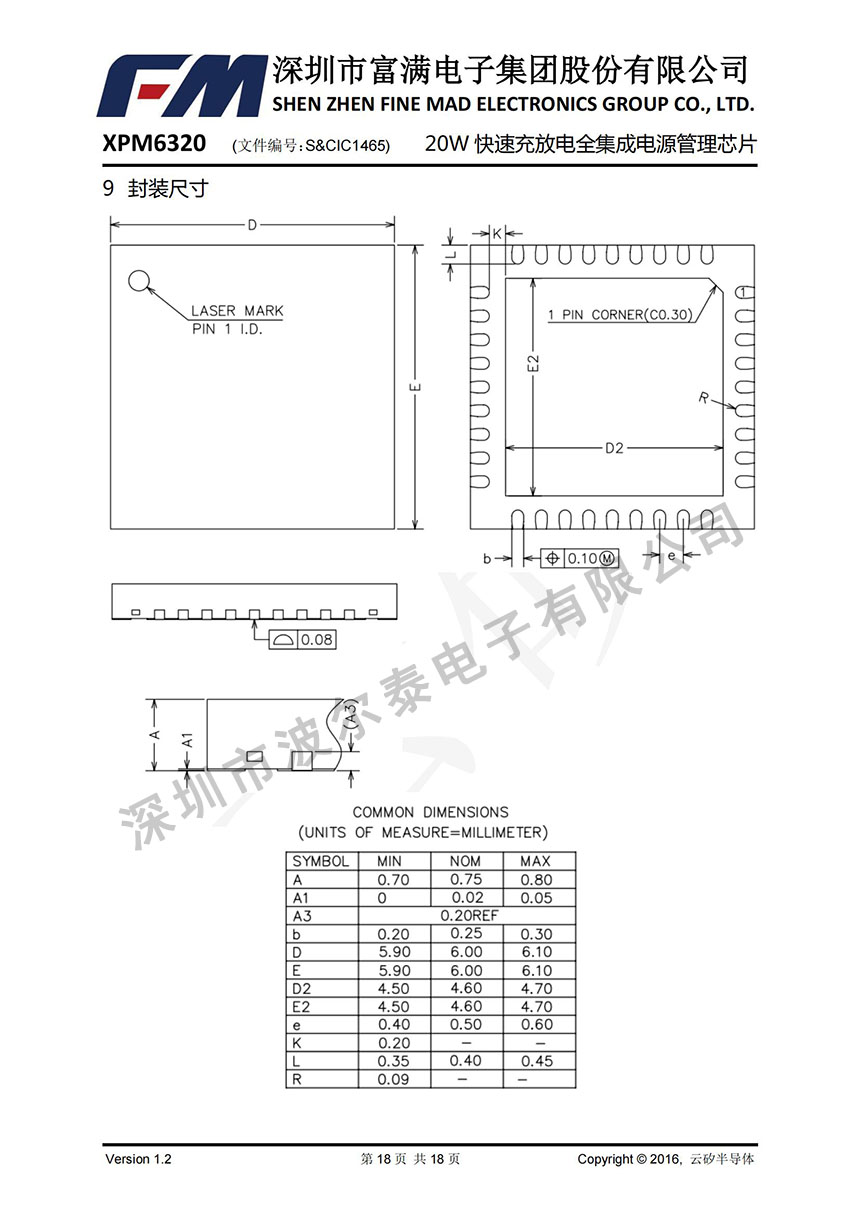

 6.00 mm x 6.00 mm QFN-36 Package

2 应用

 高品质移动电源

 手机、平板等便携式设备

 行车记录
