名称：TC4056A 1A 线性锂离子电池充电器

2024-05-25

一、产品描述

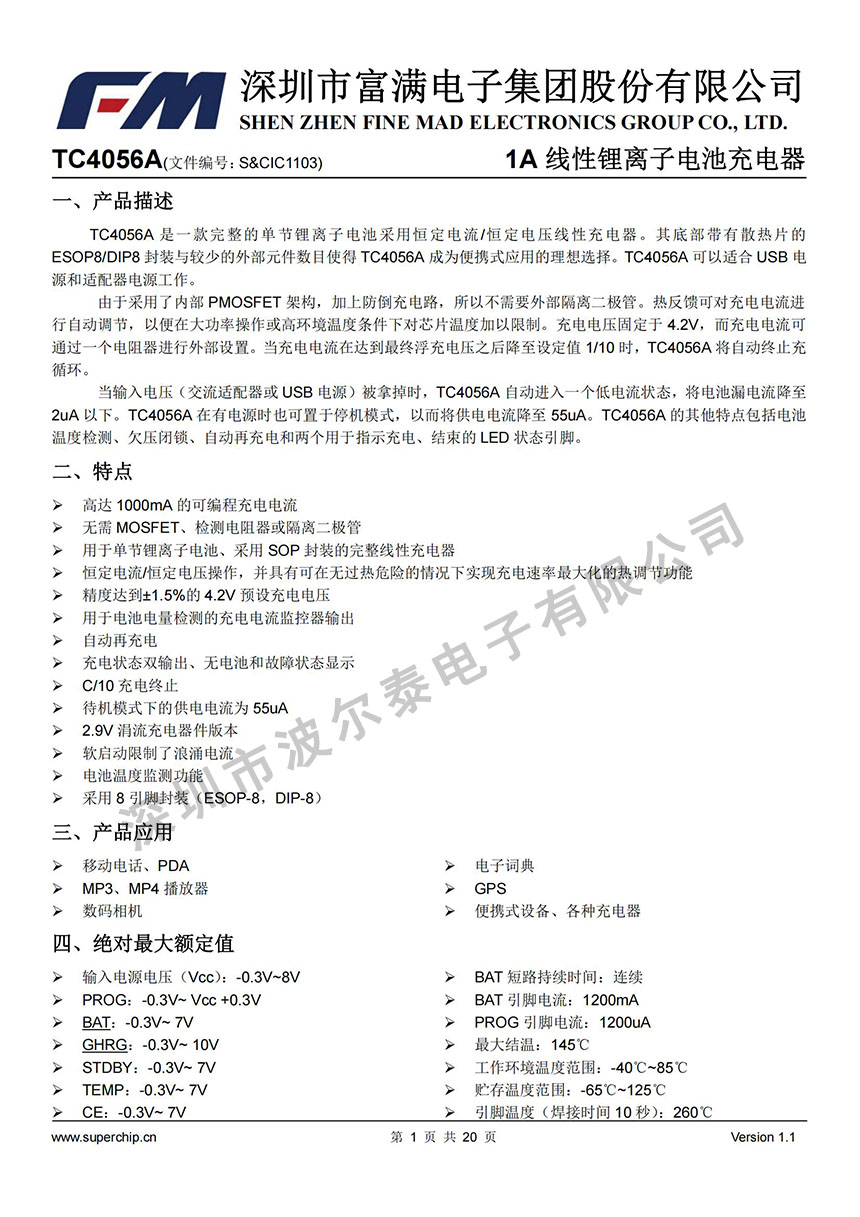

TC4056A 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 ESOP8/DIP8 封装与较少的外部元件数目使得 TC4056A 成为便携式应用的理想选择。

TC4056A 可以适合 USB 电 源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。

热反馈可对充电电流进 行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可 通过一个电阻器进行外部设置。

当充电电流在达到最终浮充电压之后降至设定值 1/10 时，TC4056A 将自动终止充 循环。

当输入电压（交流适配器或 USB 电源）被拿掉时，TC4056A 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。

TC4056A 在有电源时也可置于停机模式，以而将供电电流降至 55uA。

TC4056A 的其他特点包括电池 温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。

二、特点

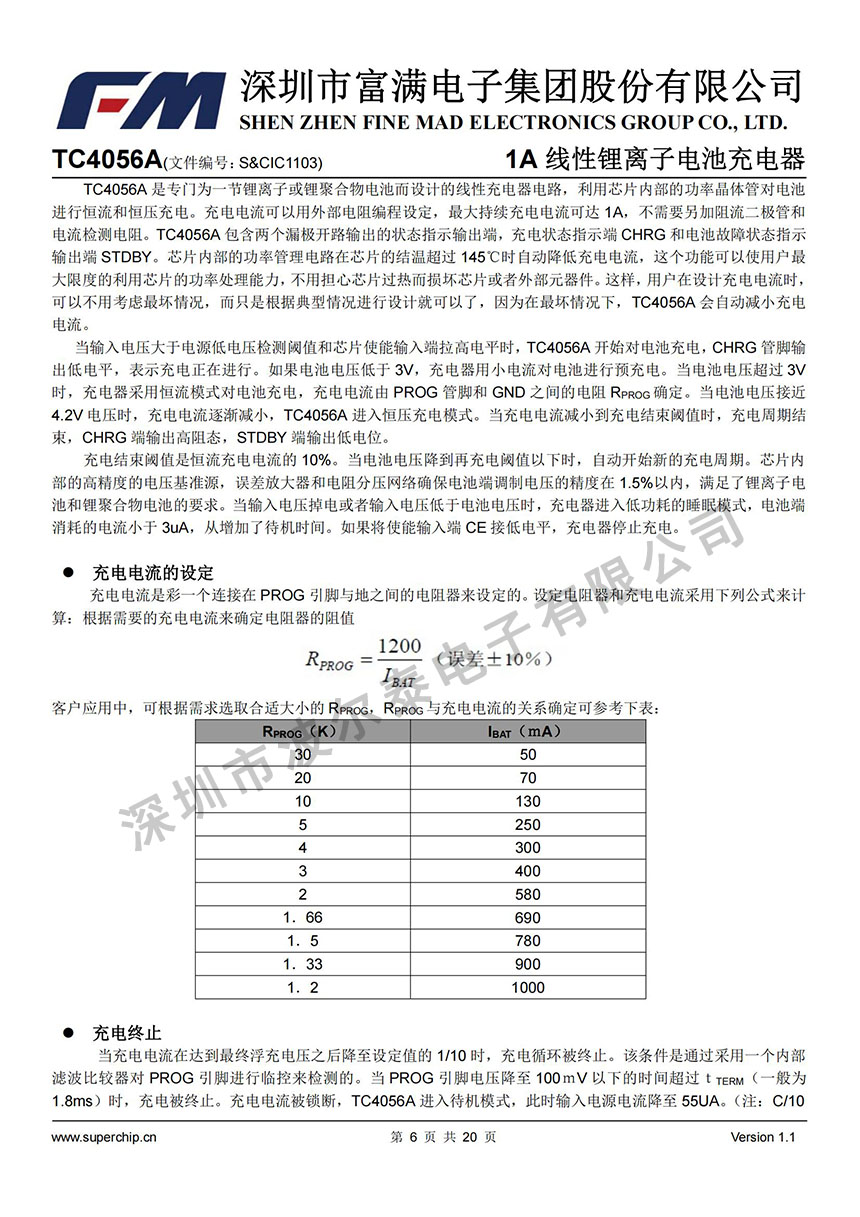

高达 1000mA 的可编程充电电流

无需 MOSFET、检测电阻器或隔离二极管

用于单节锂离子电池、采用 SOP 封装的完整线性充电器

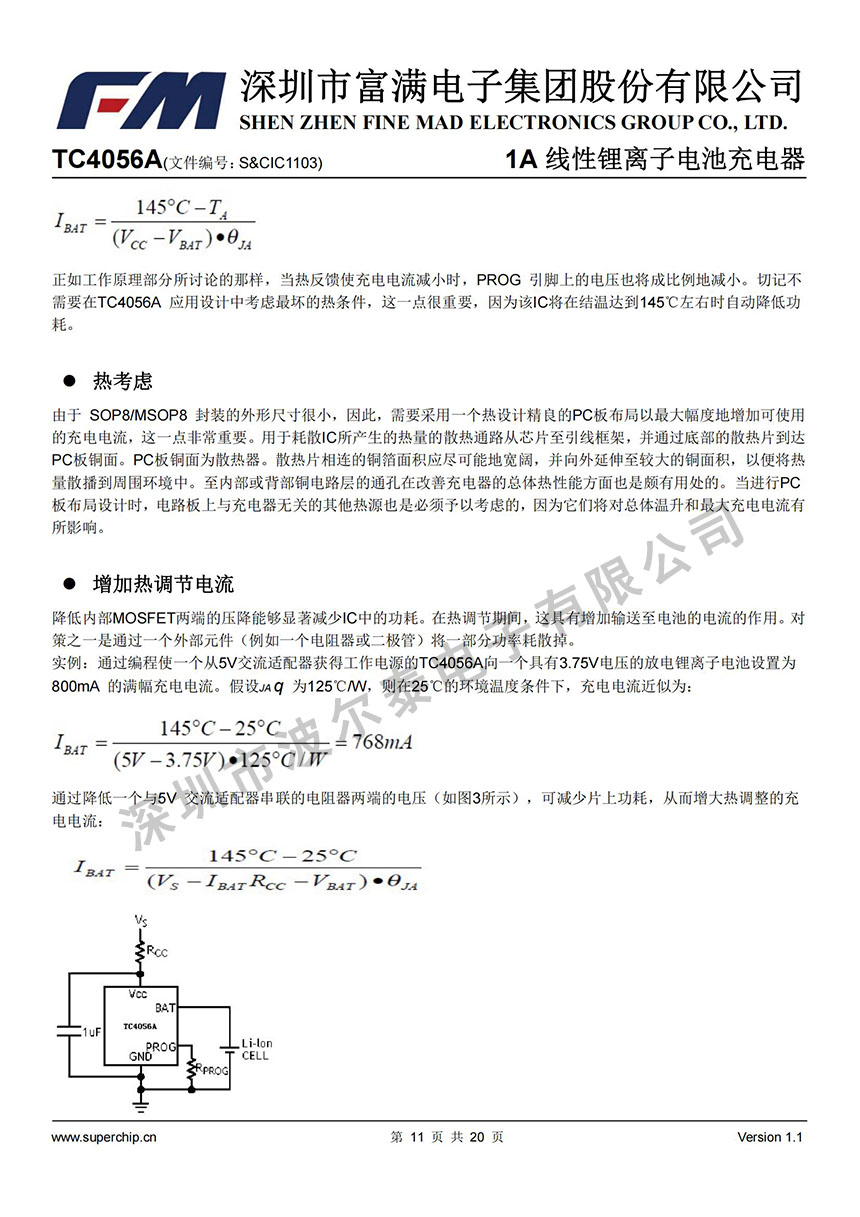

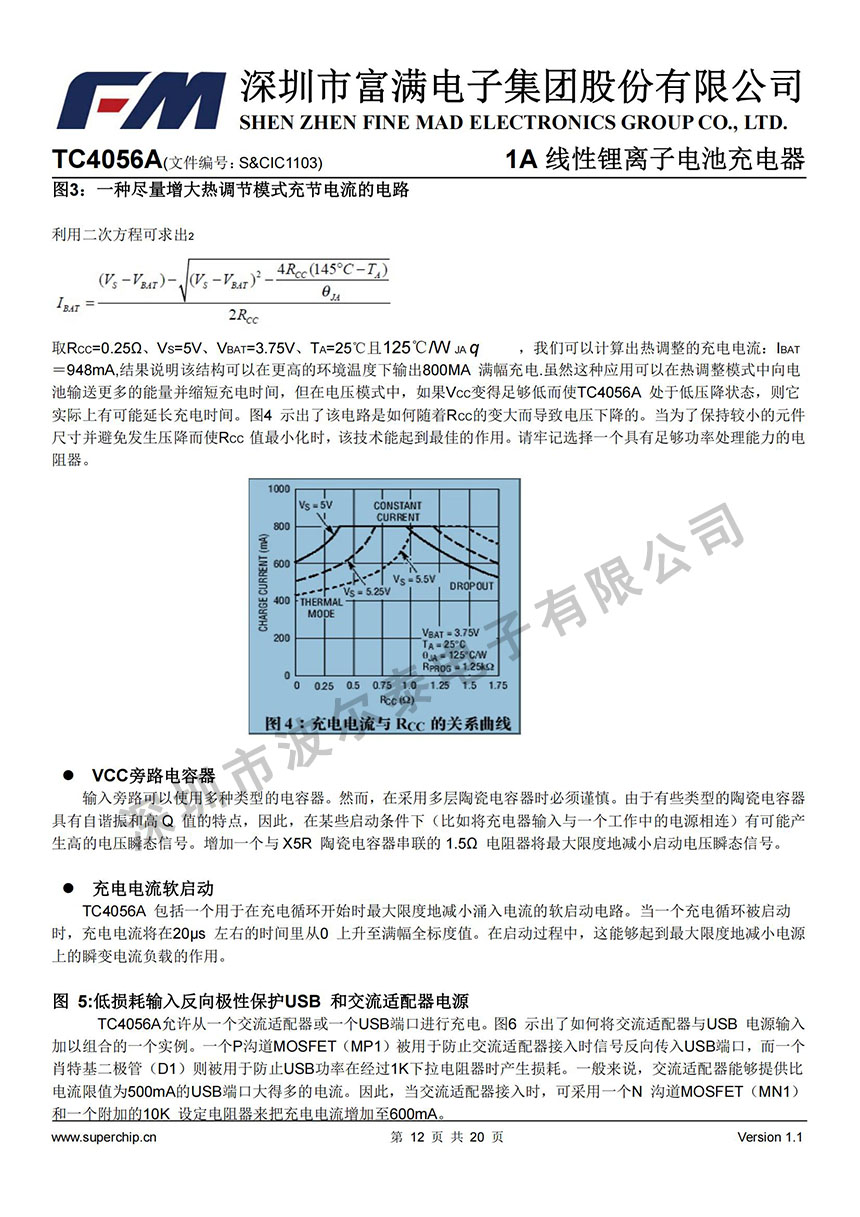

恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能

精度达到±1.5%的 4.2V 预设充电电压

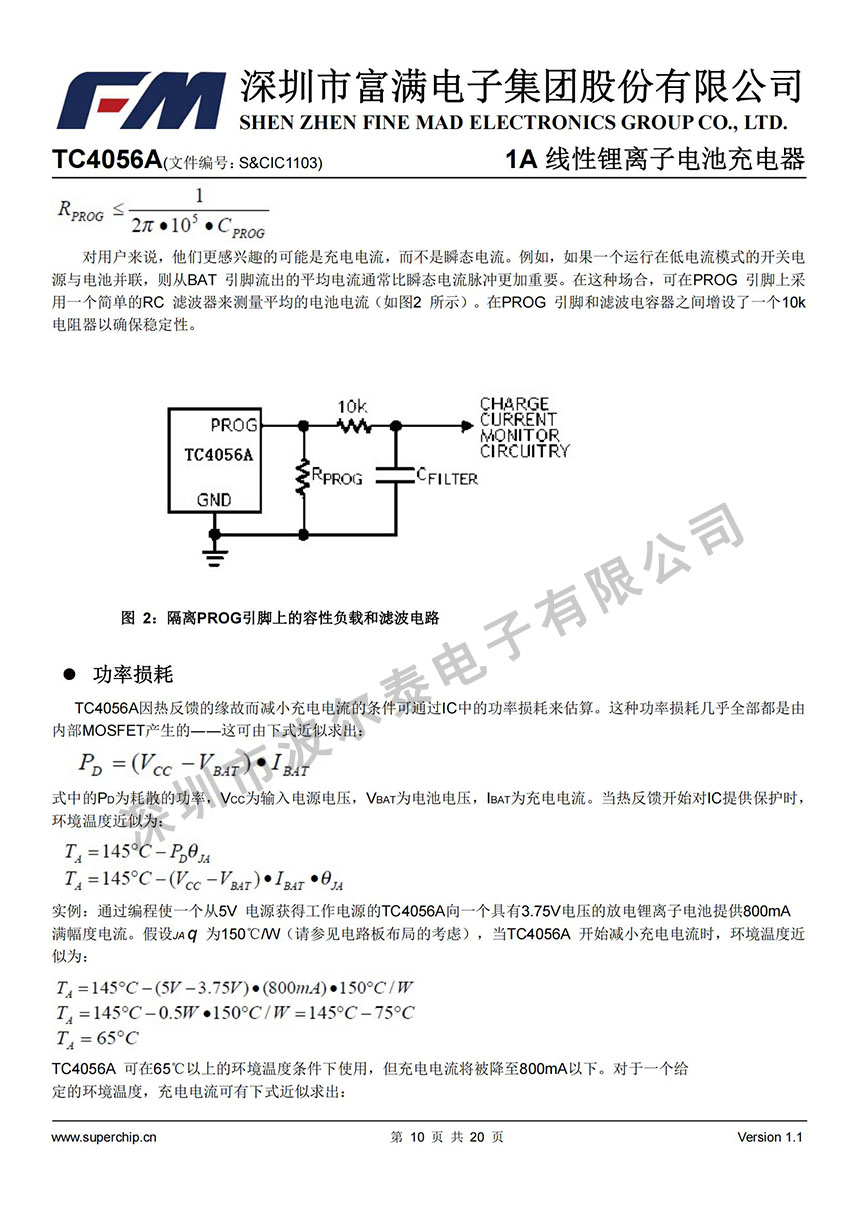

用于电池电量检测的充电电流监控器输出

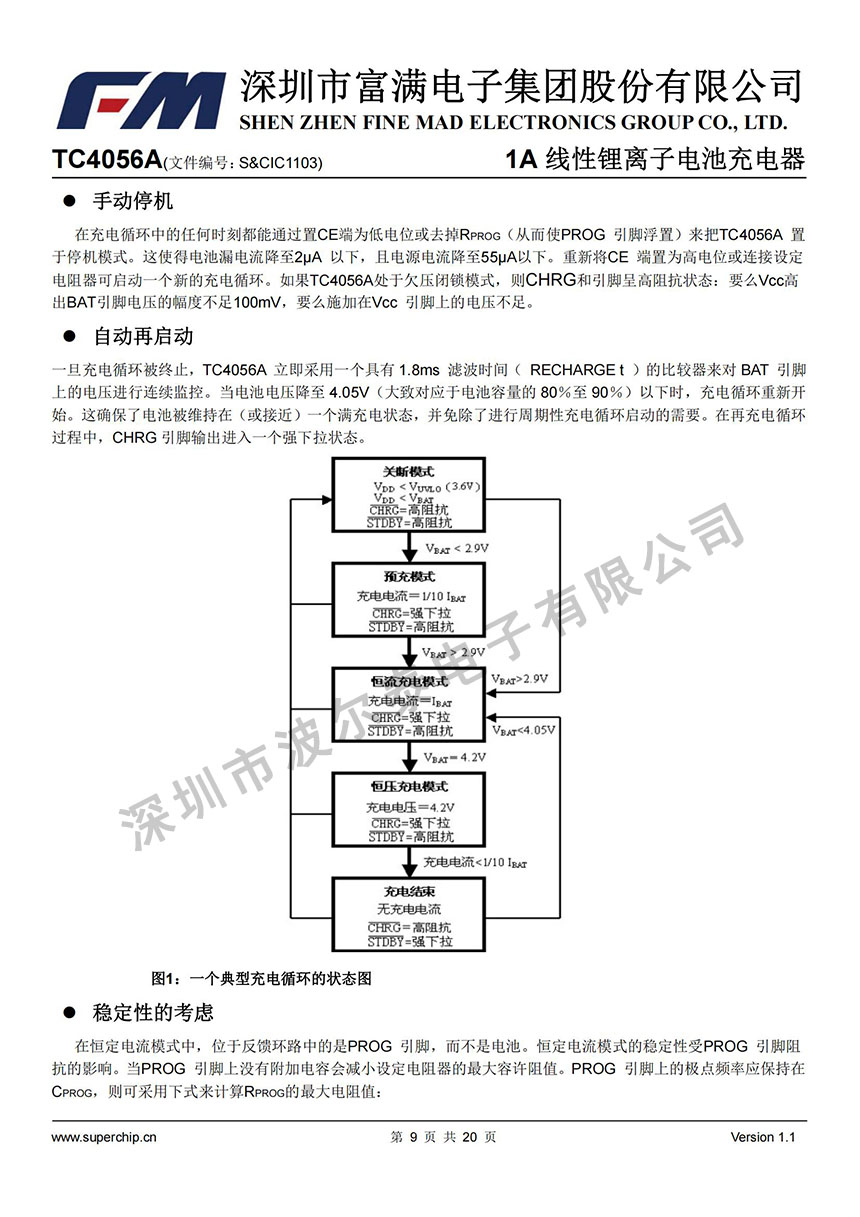

自动再充电

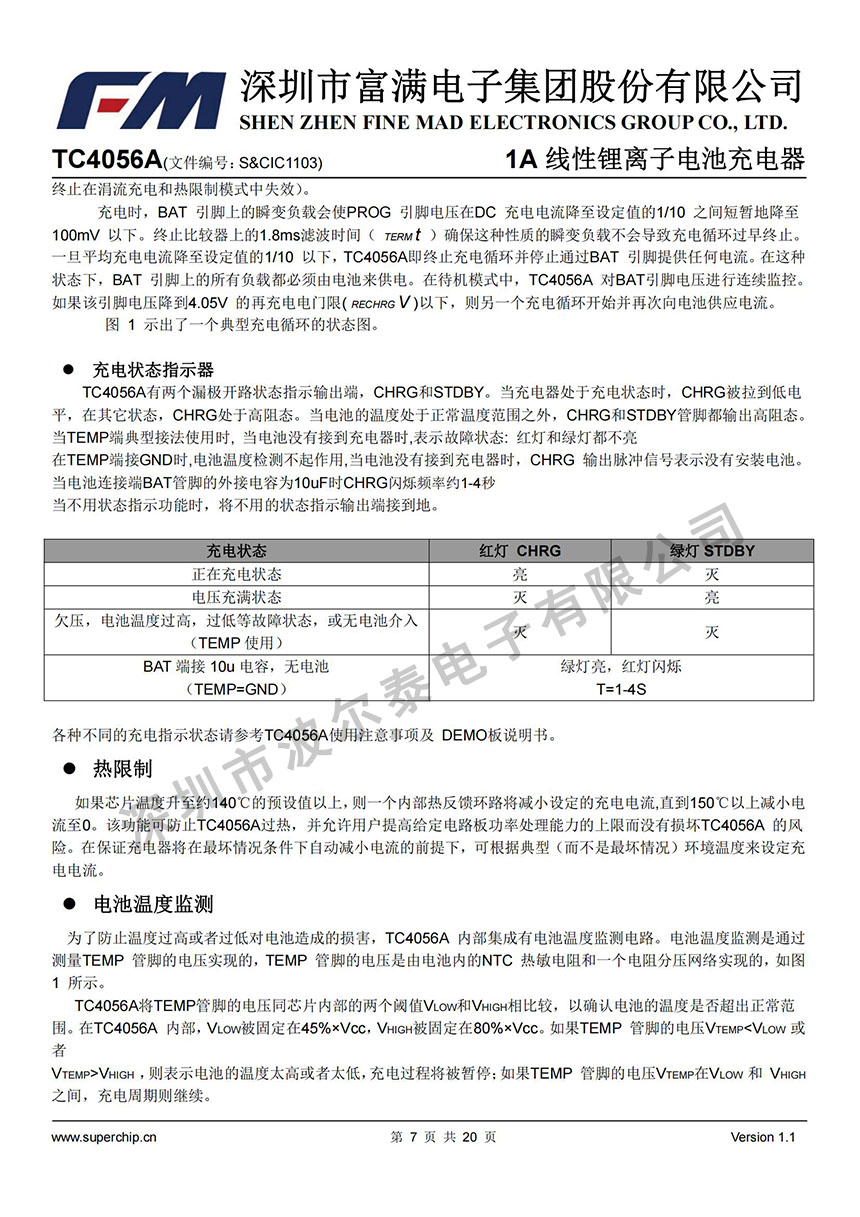

充电状态双输出、无电池和故障状态显示

C/10 充电终止

待机模式下的供电电流为 55uA

2.9V 涓流充电器件版本

软启动限制了浪涌电流

电池温度监测功能

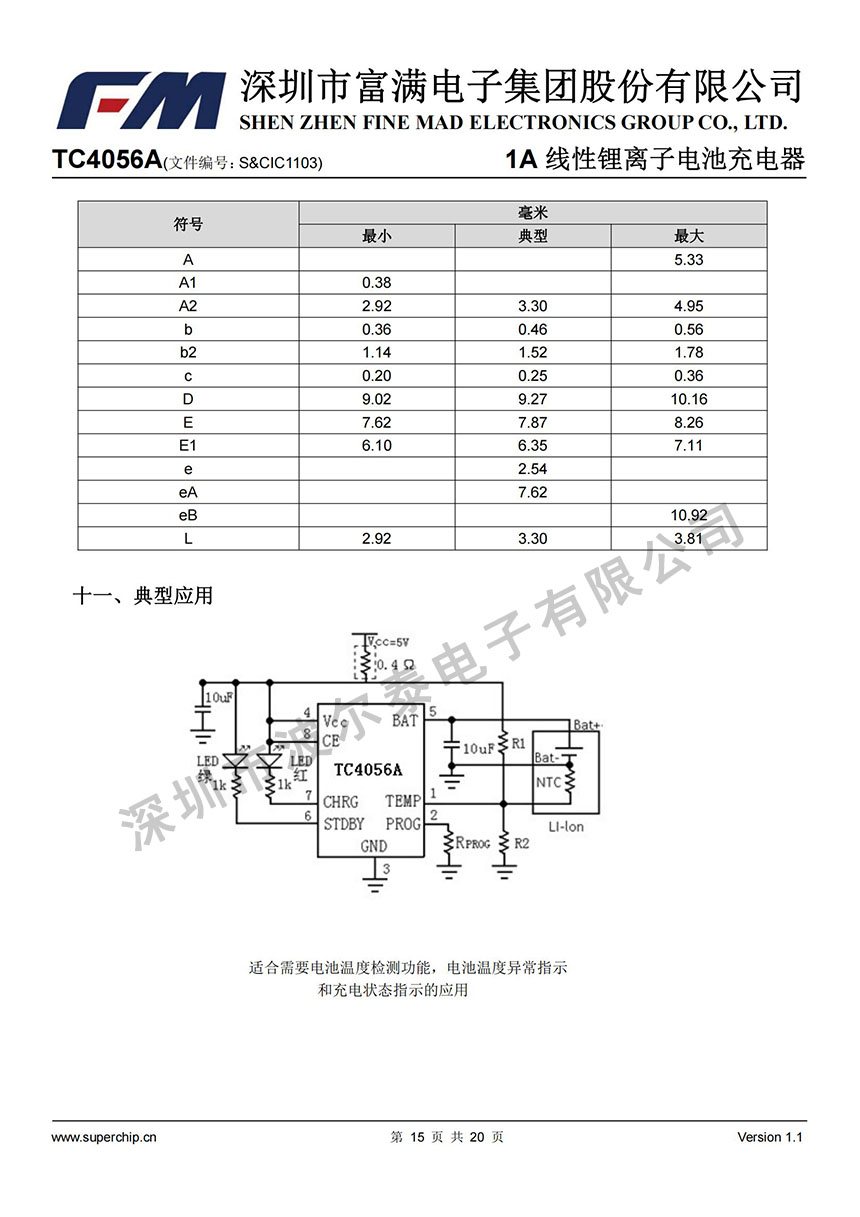

采用 8 引脚封装（ESOP-8，DIP-8）

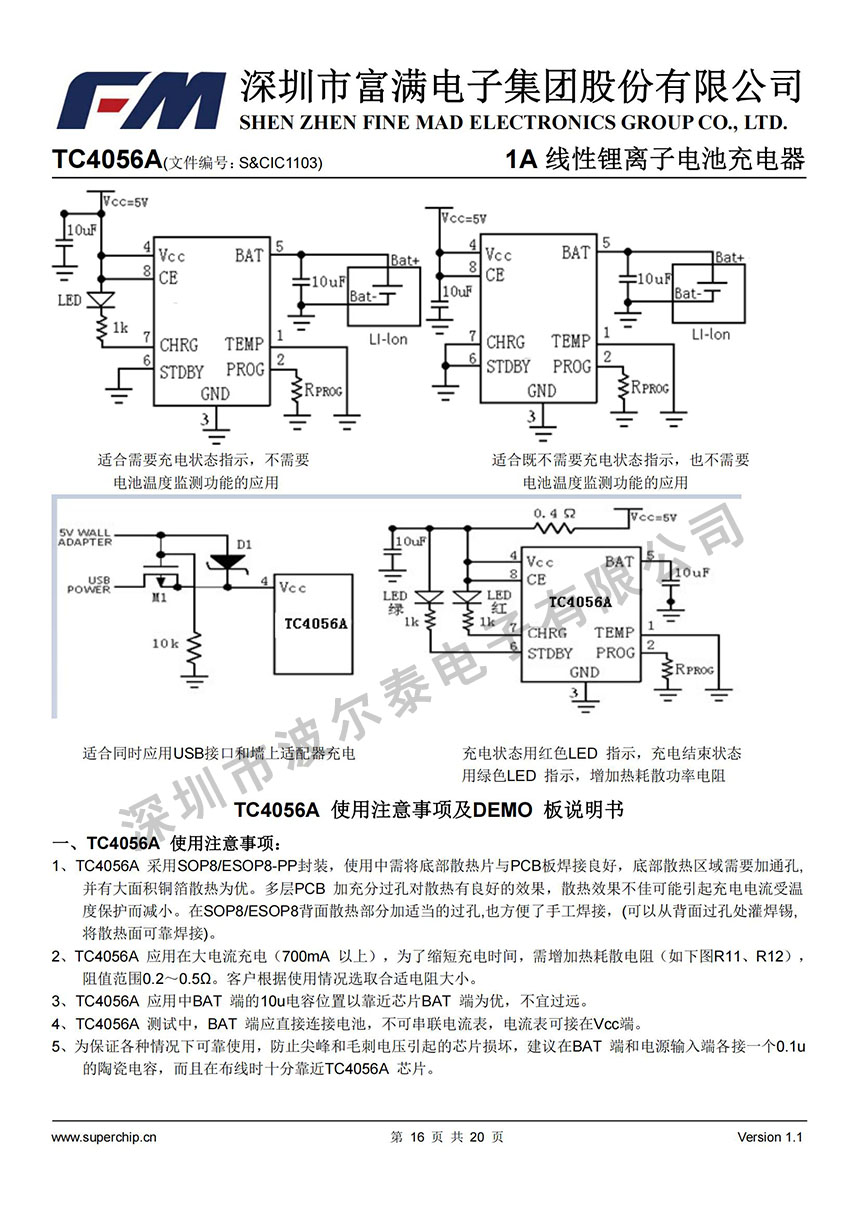

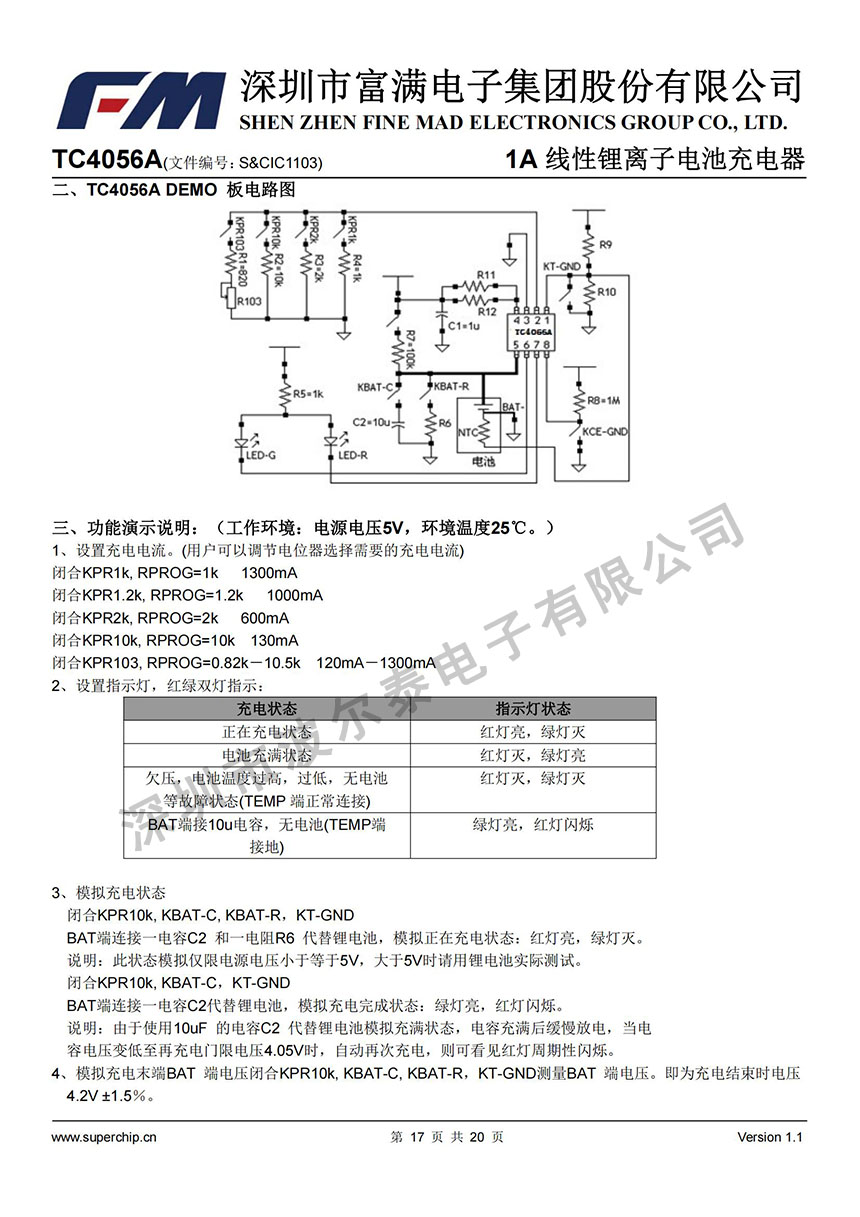

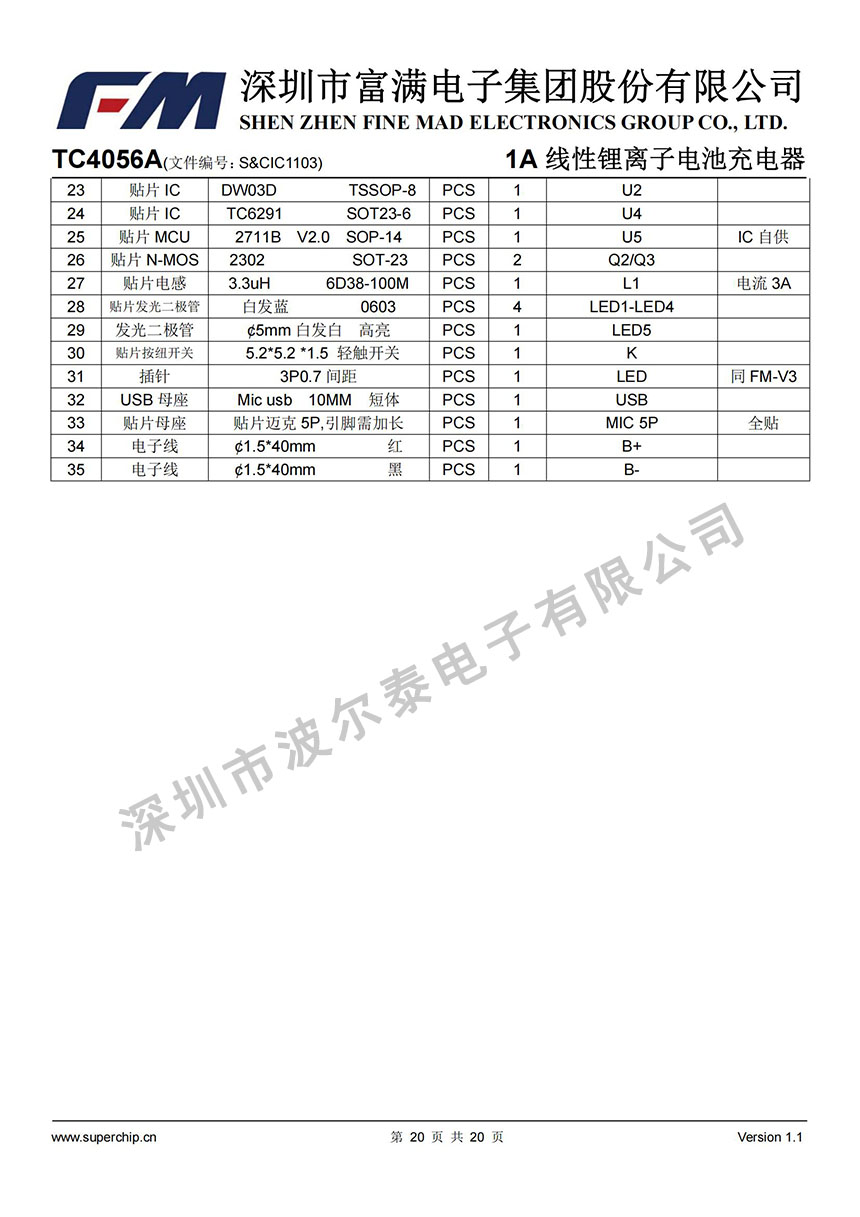

三、产品应用

移动电话、PDA

MP3、MP4 播放器

数码相机

电子词典

GPS

便携式设备、各种充电器

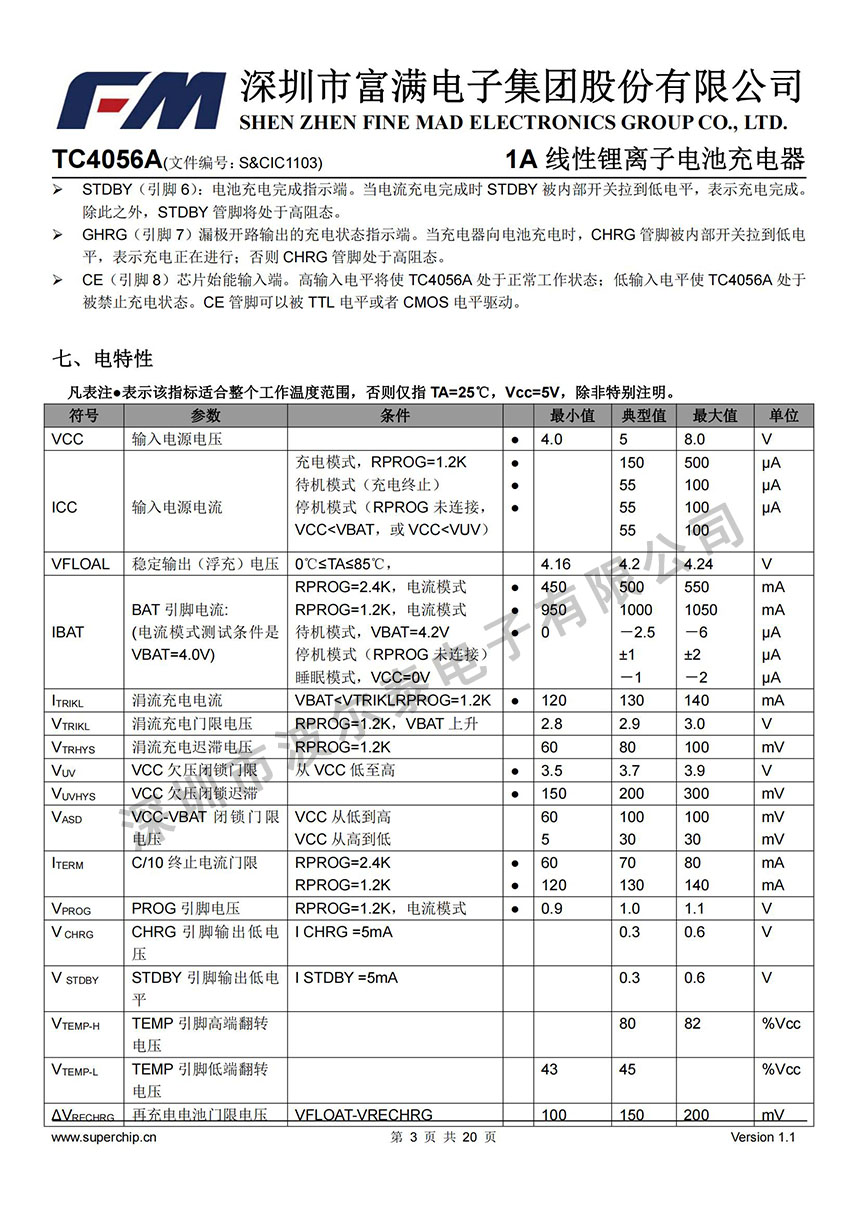

四、绝对最大额定值

输入电源电压（Vcc）：-0.3V~8V

PROG：-0.3V~ Vcc +0.3V

BAT：-0.3V~ 7V

GHRG：-0.3V~ 10V

STDBY：-0.3V~ 7V

TEMP：-0.3V~ 7V

CE：-0.3V~ 7V

BAT 短路持续时间：连续

BAT 引脚电流：1200mA

PROG 引脚电流：1200uA

最大结温：145℃

工作环境温度范围：-40℃~85℃ 贮存温度范围：-65℃~125℃ 引脚温度（焊接时间 10 秒）：260℃
