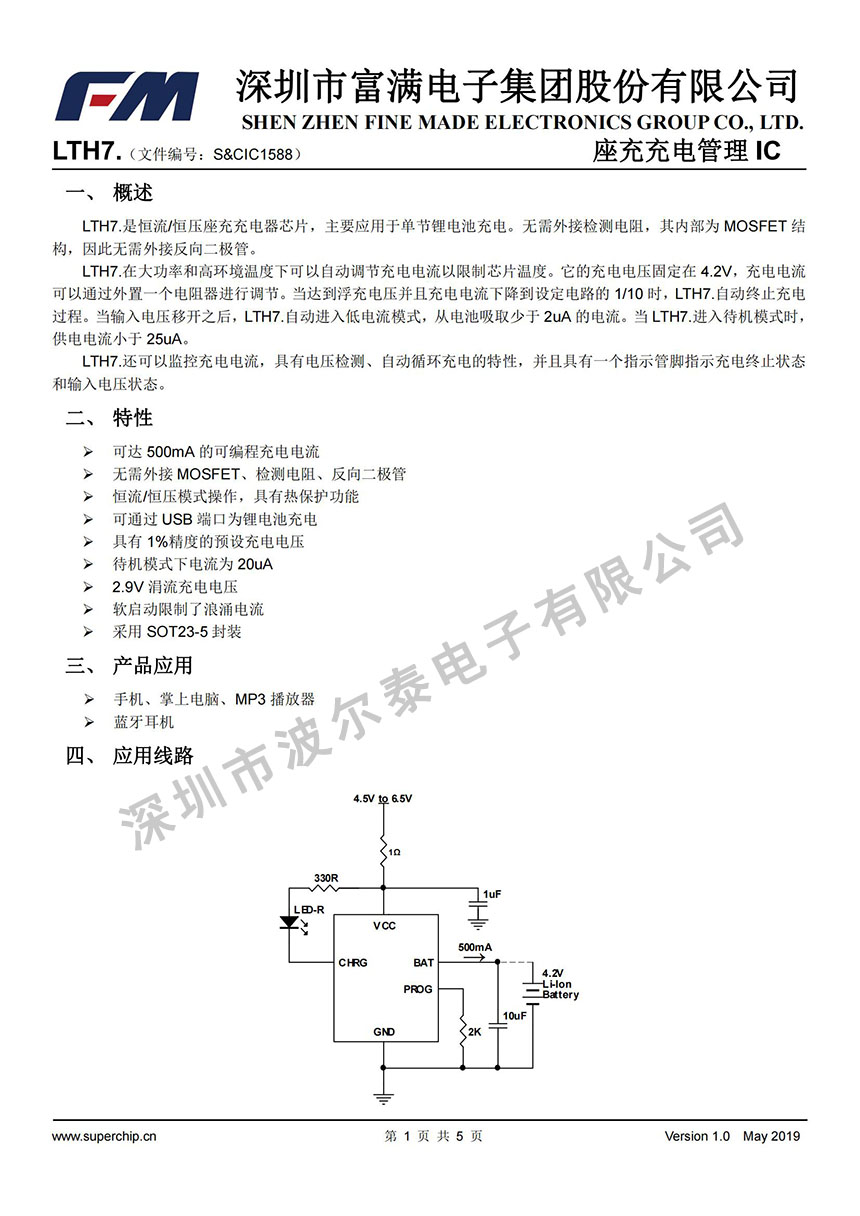

一、概述

LTH7.是恒流/恒压座充充电器芯片，主要应用于单节锂电池充电。无需外接检测电阻，其内部为 MOSFET 结构，因此无需外接反向二极管。

LTH7.在大功率和高环境温度下可以自动调节充电电流以限制芯片温度。它的充电电压固定在 4.2V，充电电流可以通过外置一个电阻器进行调节。

当达到浮充电压并且充电电流下降到设定电路的 1/10 时，LTH7.自动终止充电过程。

当输入电压移开之后，LTH7.自动进入低电流模式，从电池吸取少于 2uA 的电流。

当 LTH7.进入待机模式时，供电电流小于 25uA。

LTH7.还可以监控充电电流，具有电压检测、自动循环充电的特性，并且具有一个指示管脚指示充电终止状态和输入电压状态。

二、特性

 可达 500mA 的可编程充电电流

 无需外接 MOSFET、检测电阻、反向二极管

 恒流/恒压模式操作，具有热保护功能

 可通过 USB 端口为锂电池充电

 具有 1%精度的预设充电电压

 待机模式下电流为 20uA

 2.9V 涓流充电电压

 软启动限制了浪涌电流

 采用 SOT23-5 封装

三、产品应用

 手机、掌上电脑、MP3 播放器

 蓝牙耳机

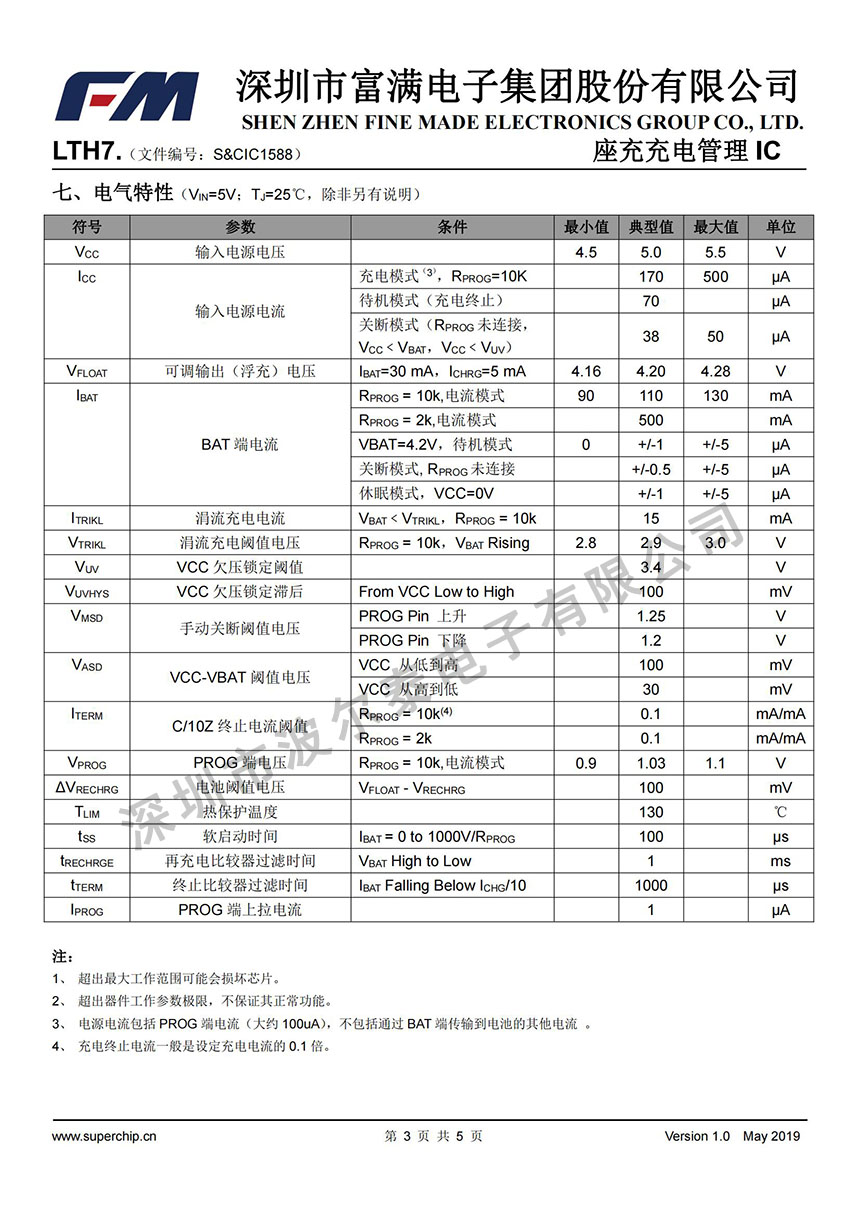

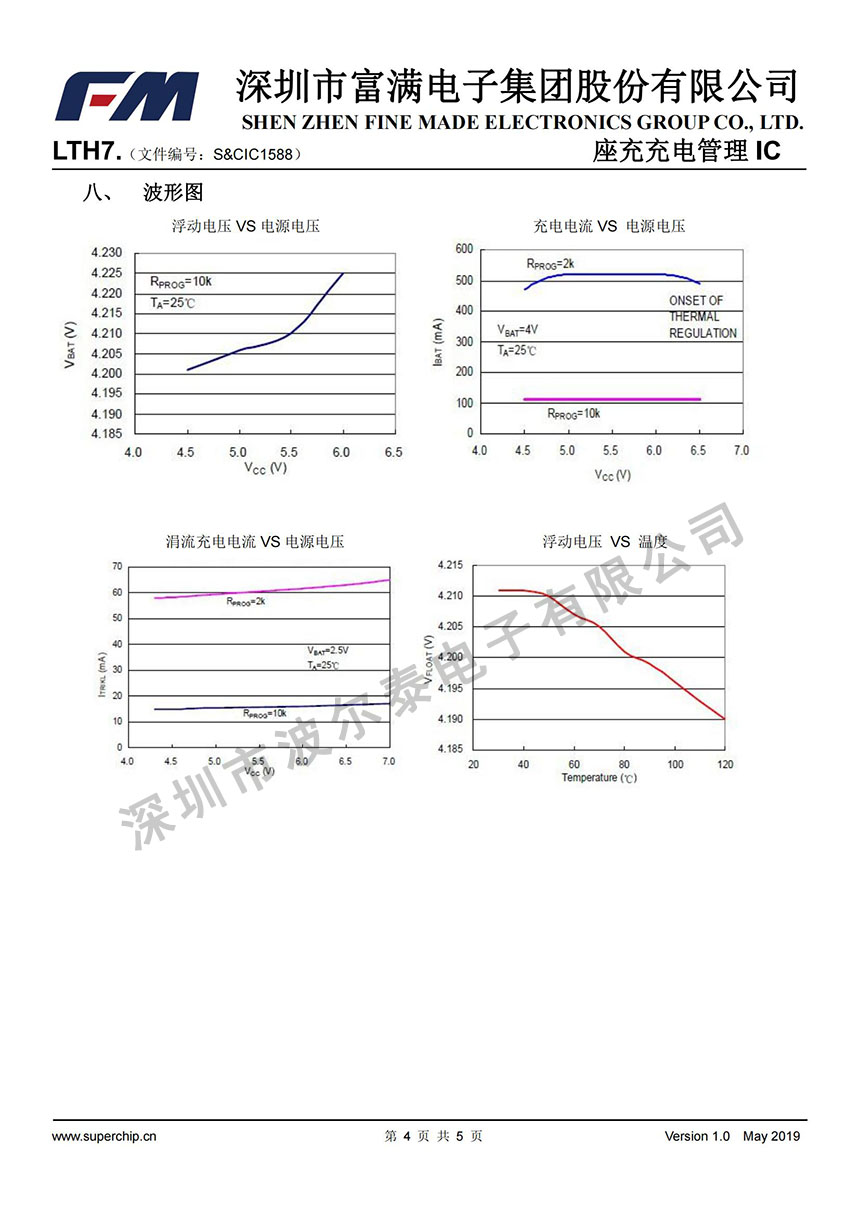

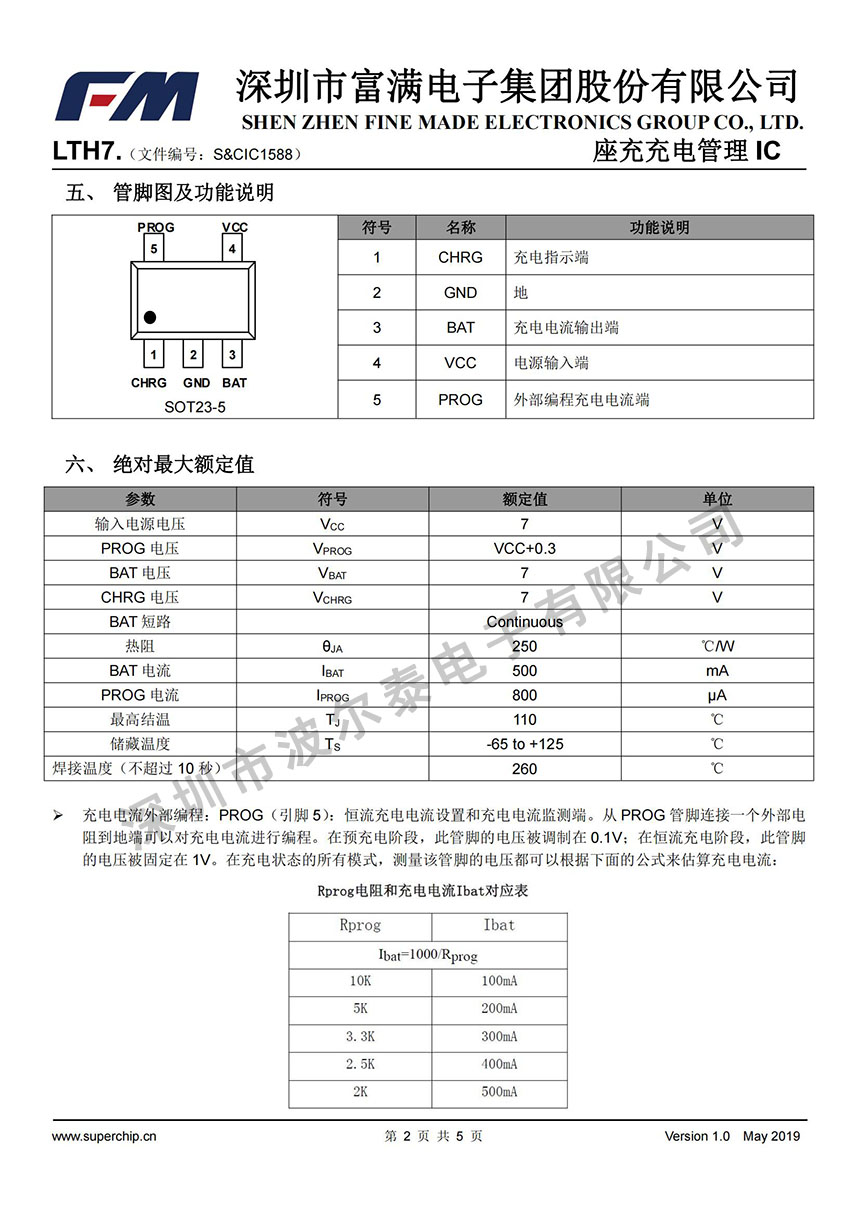

FM-LTH7(带点)_00.jpg FM-LTH7(带点)_01.jpg FM-LTH7(带点)_02.jpg FM-LTH7(带点)_03.jpg FM-LTH7(带点)_04.jpg
