名称：9016R USB 充电器 IC

2024-05-25

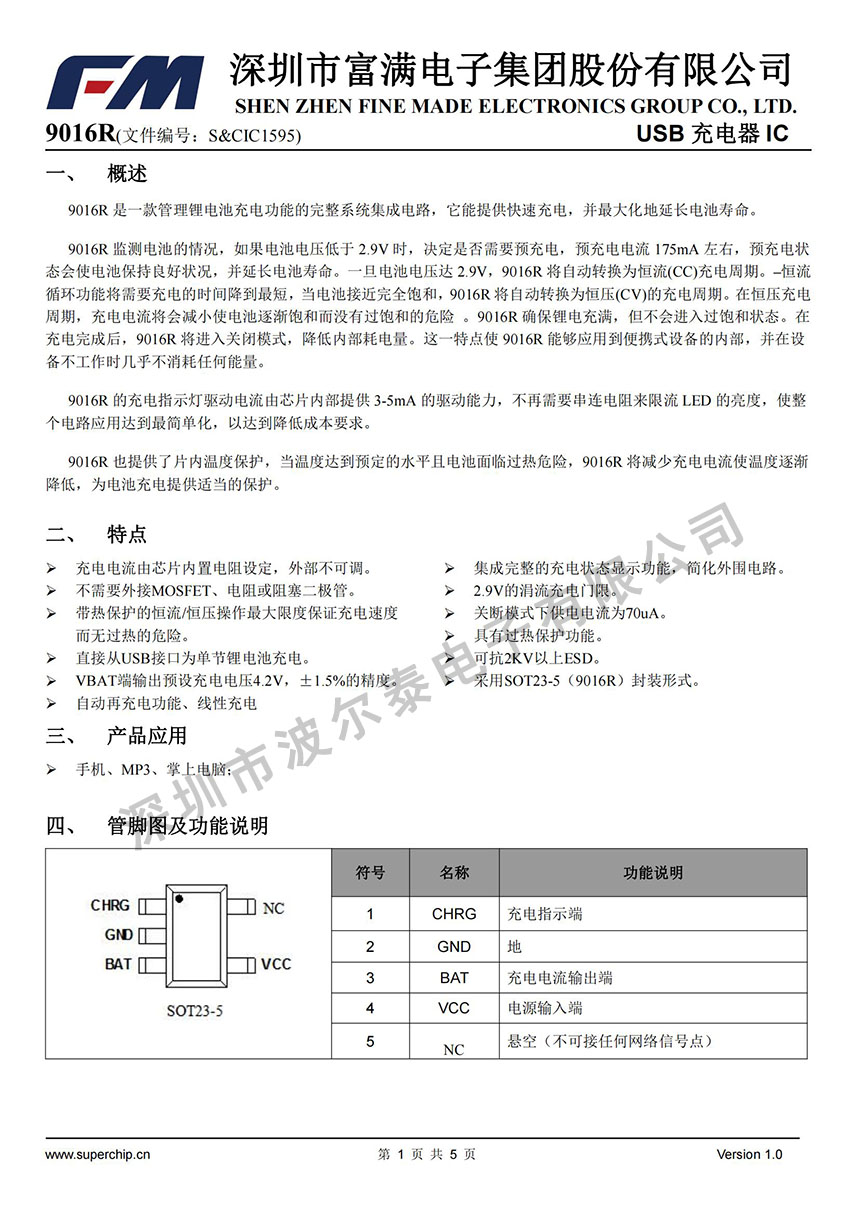

一、概述

9016R 是一款管理锂电池充电功能的完整系统集成电路，它能提供快速充电，并最大化地延长电池寿命。

9016R 监测电池的情况，如果电池电压低于 2.9V 时，决定是否需要预充电，预充电电流 175mA 左右，预充电状态会使电池保持良好状况，并延长电池寿命。一旦电池电压达 2.9V，9016R 将自动转换为恒流(CC)充电周期。

恒流循环功能将需要充电的时间降到最短，当电池接近完全饱和，9016R 将自动转换为恒压(CV)的充电周期。

在恒压充电周期，充电电流将会减小使电池逐渐饱和而没有过饱和的危险

。9016R 确保锂电充满，但不会进入过饱和状态。在充电完成后，9016R 将进入关闭模式，降低内部耗电量。

这一特点使 9016R 能够应用到便携式设备的内部，并在设备不工作时几乎不消耗任何能量。

9016R 的充电指示灯驱动电流由芯片内部提供 3-5mA 的驱动能力，不再需要串连电阻来限流 LED 的亮度，使整个电路应用达到最简单化，以达到降低成本要求。 9016R 也提供了片内温度保护，当温度达到预定的水平且电池面临过热危险，9016R 将减少充电电流使温度逐渐降低，为电池充电提供适当的保护。

二、特点

 充电电流由芯片内置电阻设定，外部不可调。

 不需要外接MOSFET、电阻或阻塞二极管。

 带热保护的恒流/恒压操作最大限度保证充电速度而无过热的危险。

 直接从USB接口为单节锂电池充电。

 VBAT端输出预设充电电压4.2V，±1.5%的精度。

 自动再充电功能、线性充电

 集成完整的充电状态显示功能，简化外围电路。

 2.9V的涓流充电门限。

 关断模式下供电电流为70uA。

 具有过热保护功能。

 可抗2KV以上ESD。

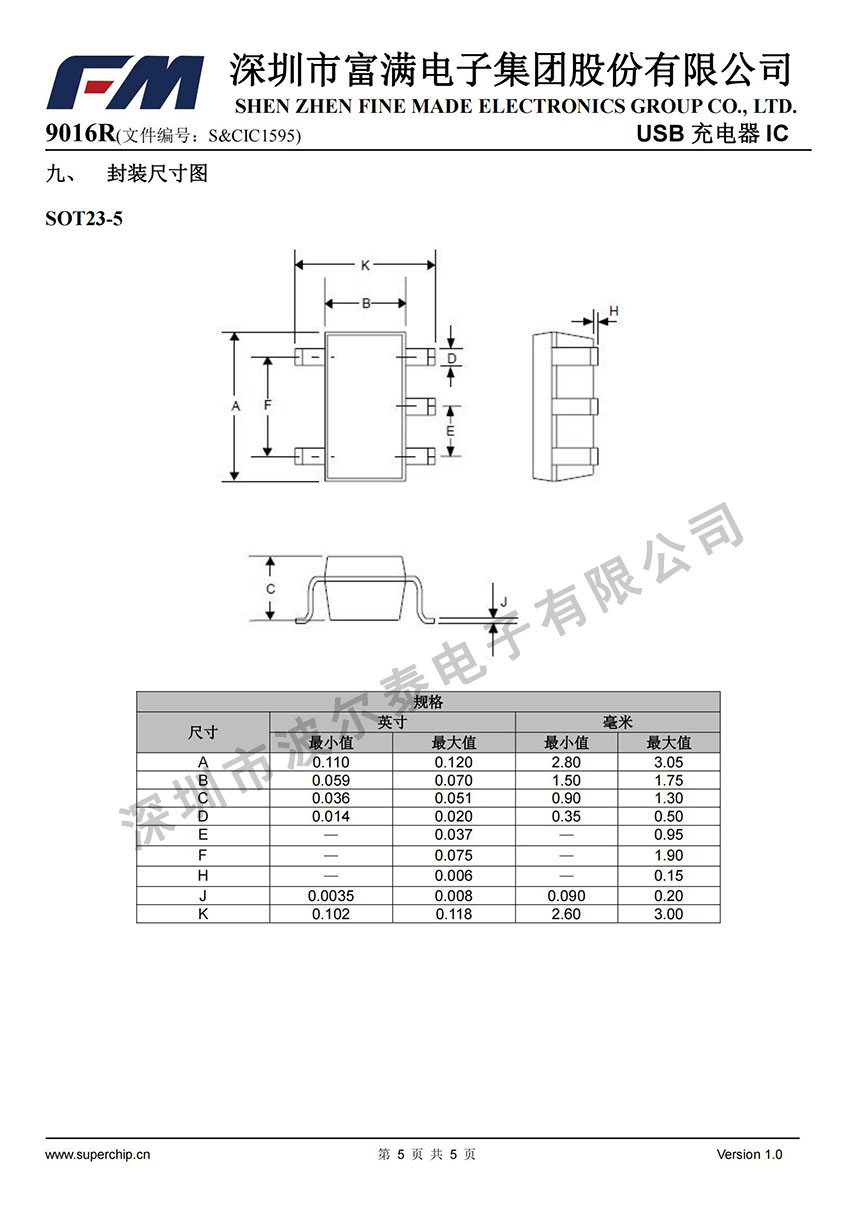

 采用SOT23-5（9016R）封装形式。

三、产品应用

 手机、MP3、掌上电脑；
