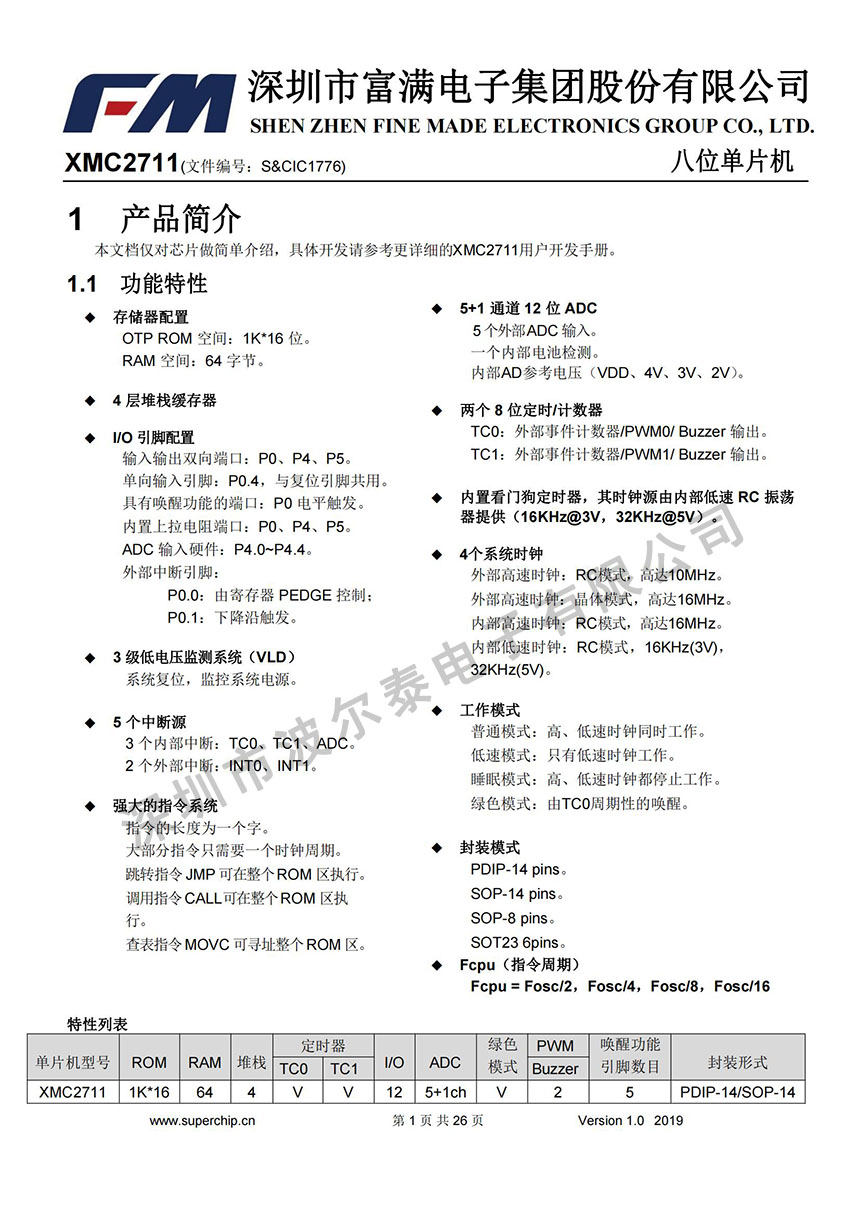

1 产品简介

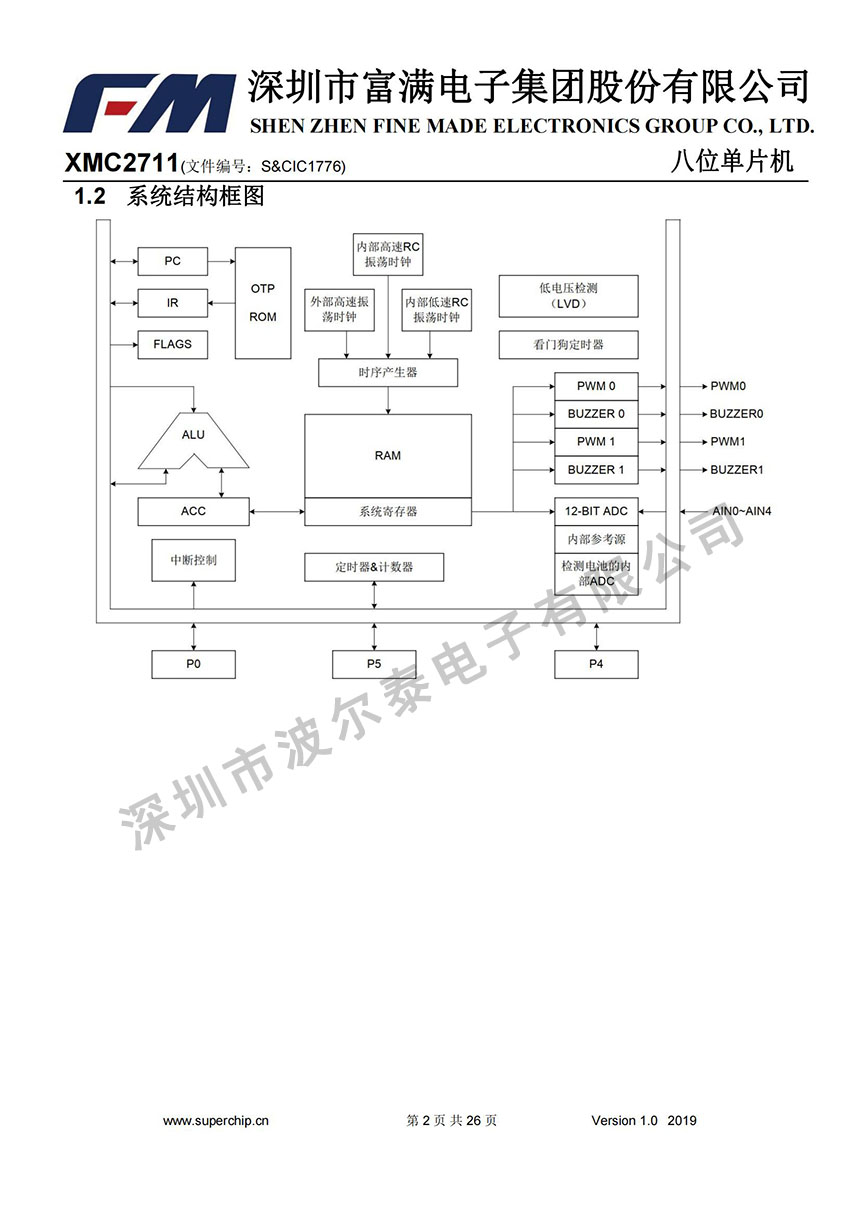

本文档仅对芯片做简单介绍,具体开发请参考更详细的XMC2711用户开发手册。
1.1 功能特性

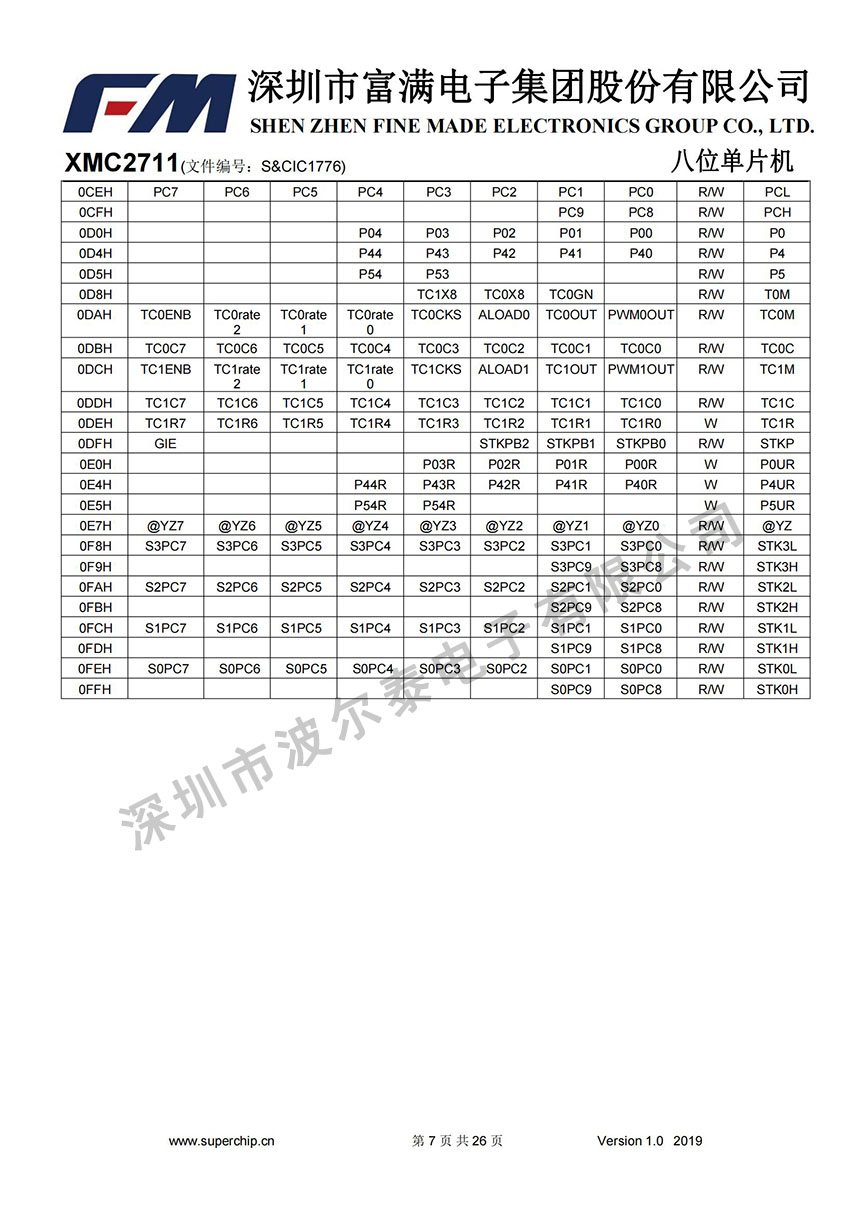

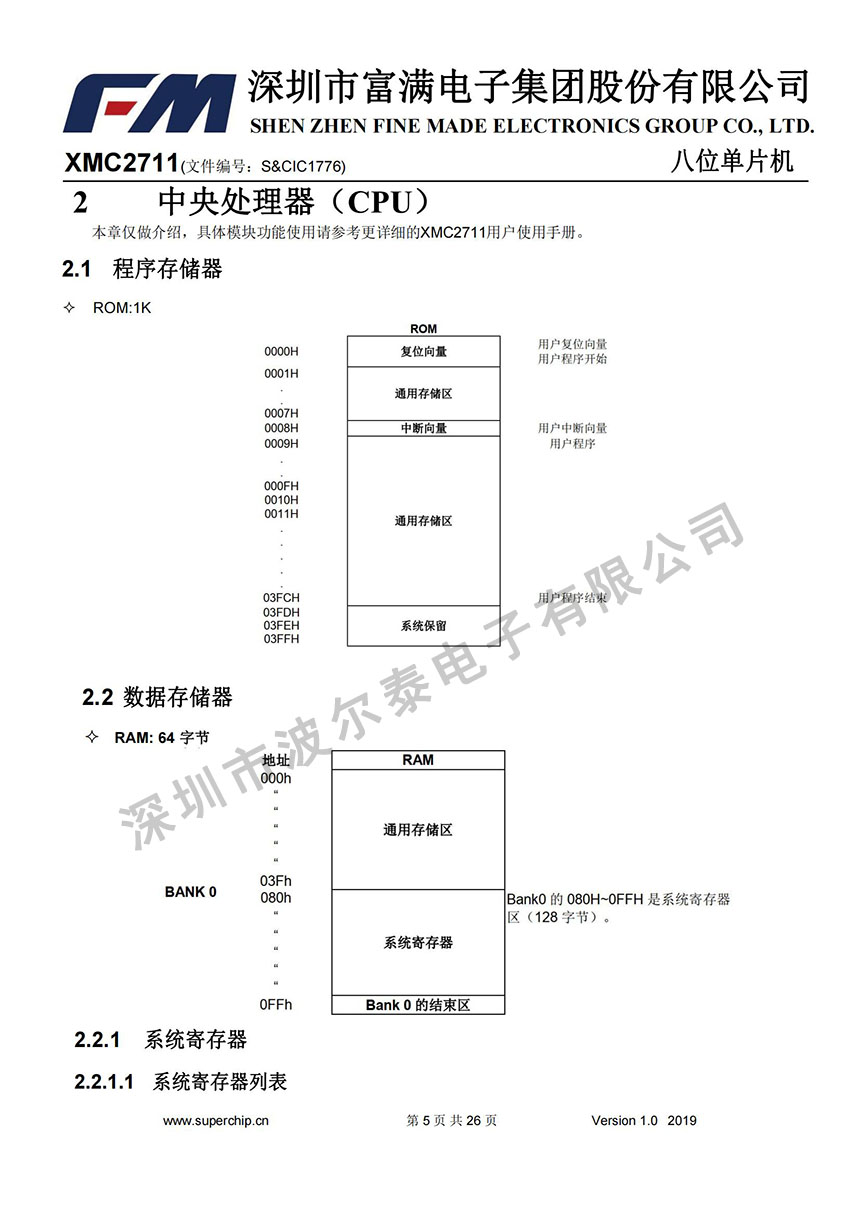

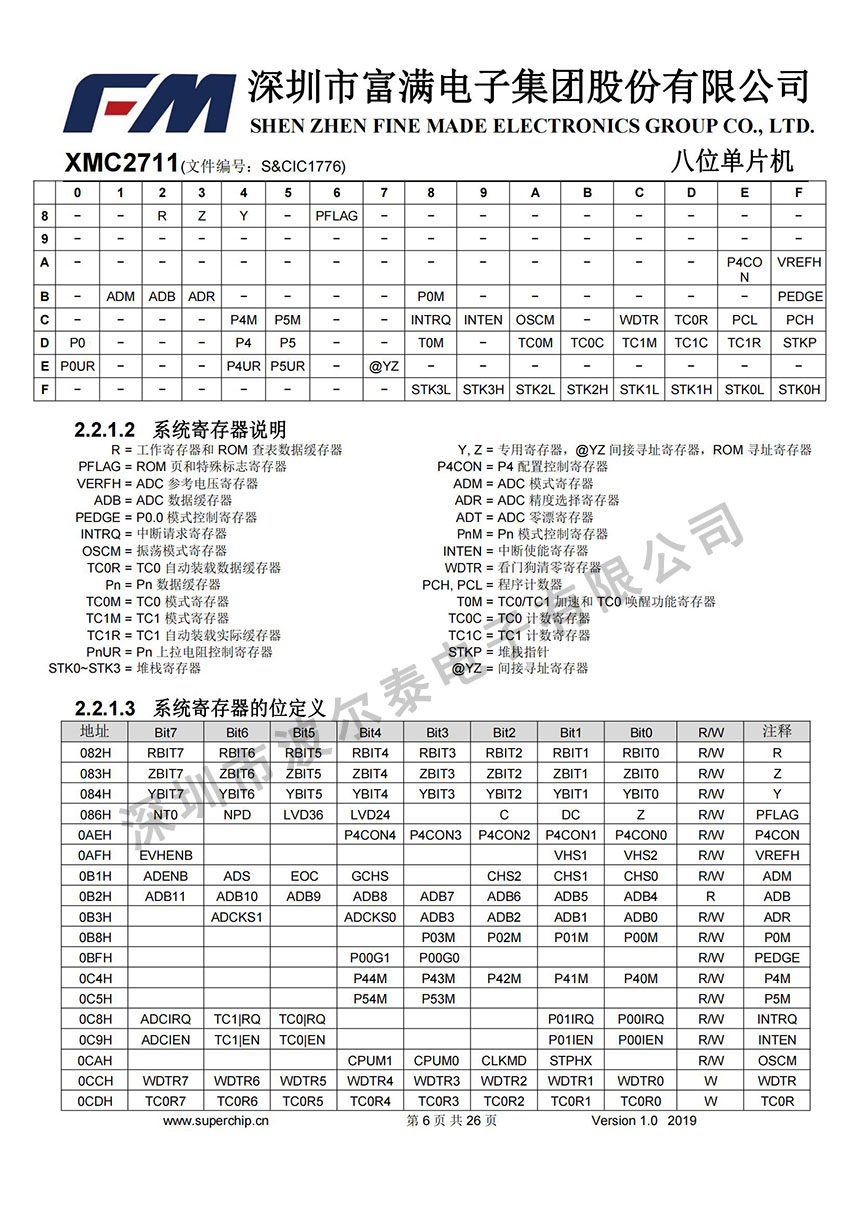

存储器配置OTP ROM 空间:1K*16 位。 RAM 空间:64 字节。

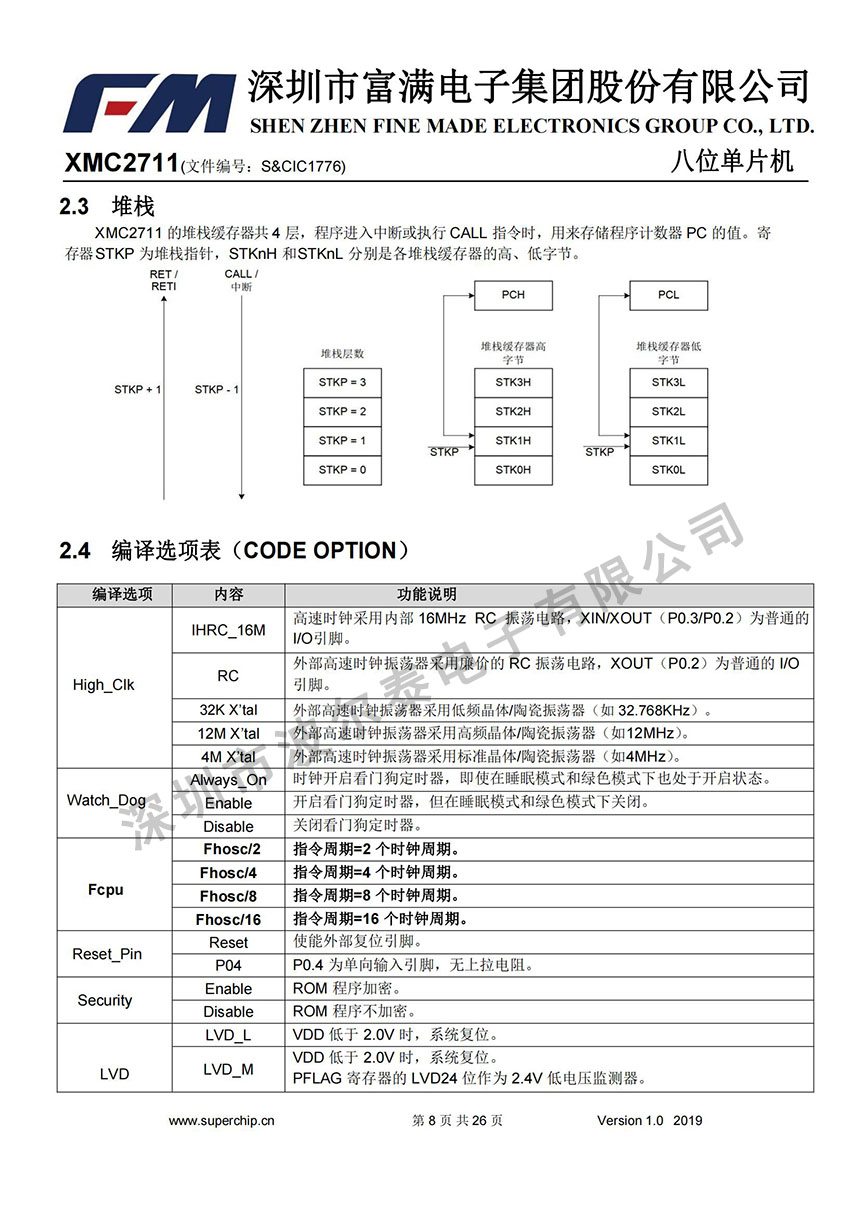

4 层堆栈缓存器

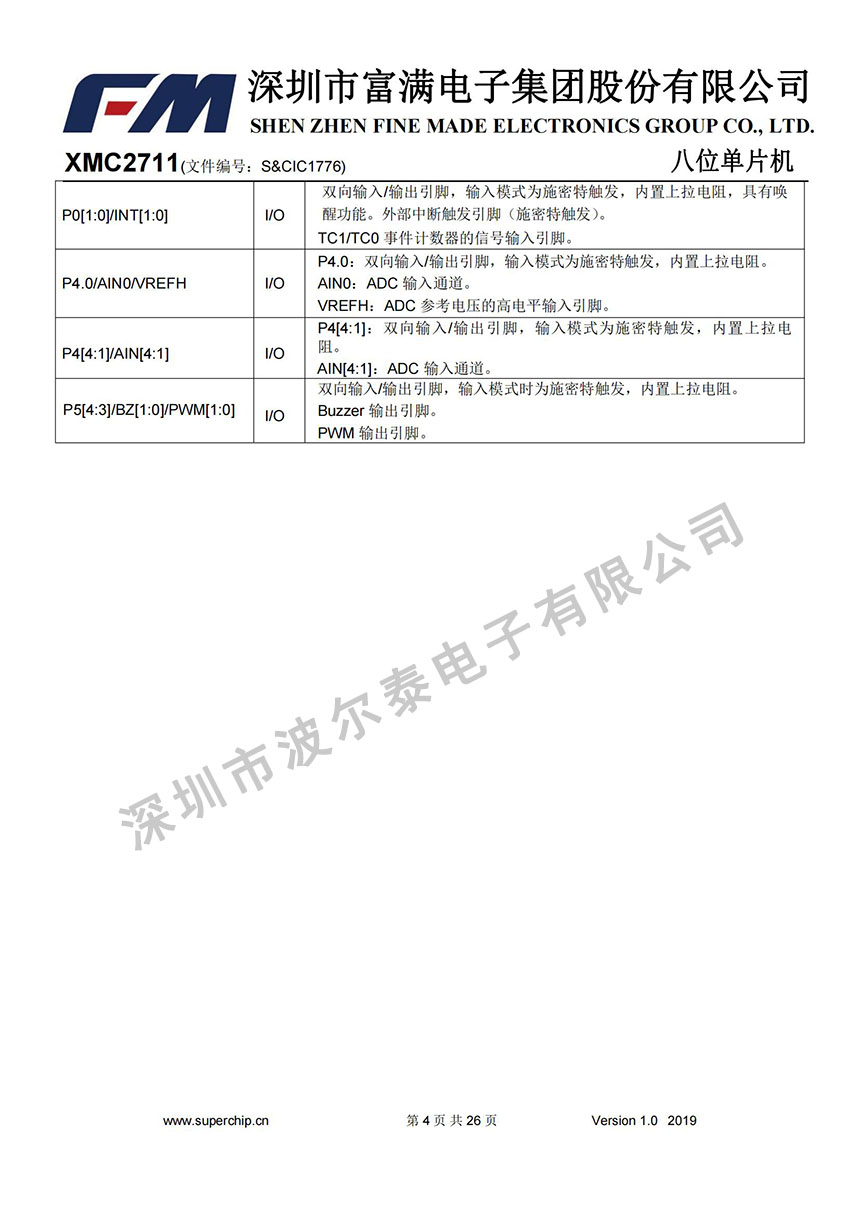

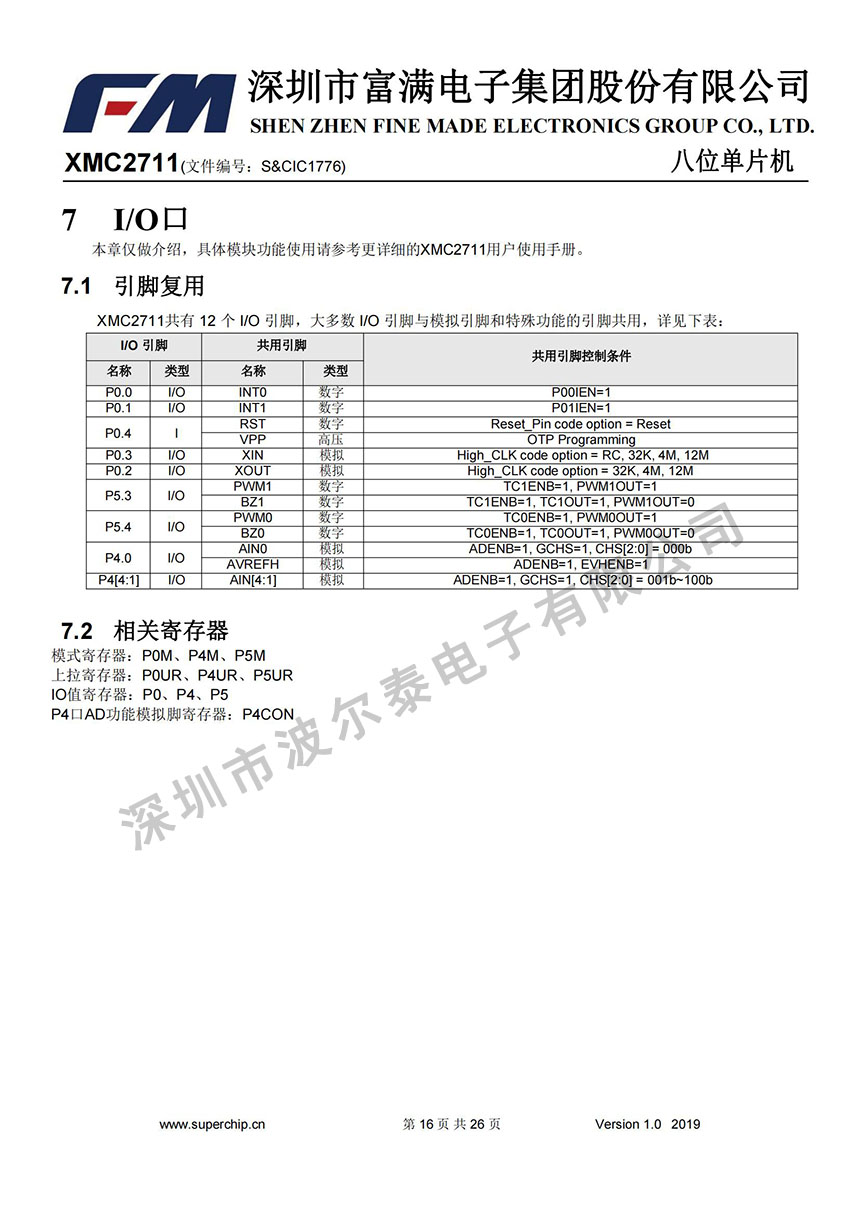

I/O 引脚配置 输入输出双向端口:P0、P4、P5。 单向输入引脚:P0.4,与复位引脚共用。 具有唤醒功能的端口:P0 电平触发。 内置上拉电阻端口:P0、P4、P5。 ADC 输入硬件:P4.0~P4.4。 外部中断引脚: P0.0:由寄存器 PEDGE 控制; P0.1:下降沿触发。

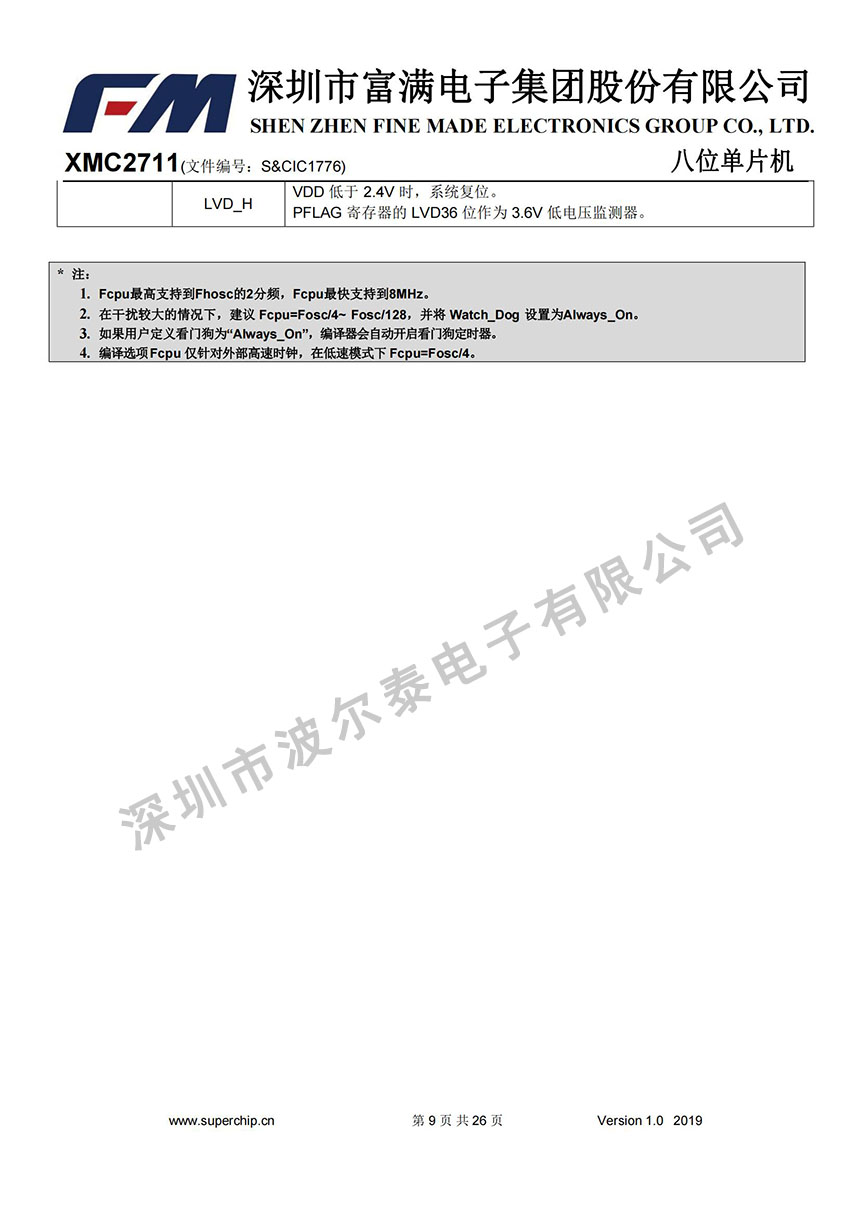

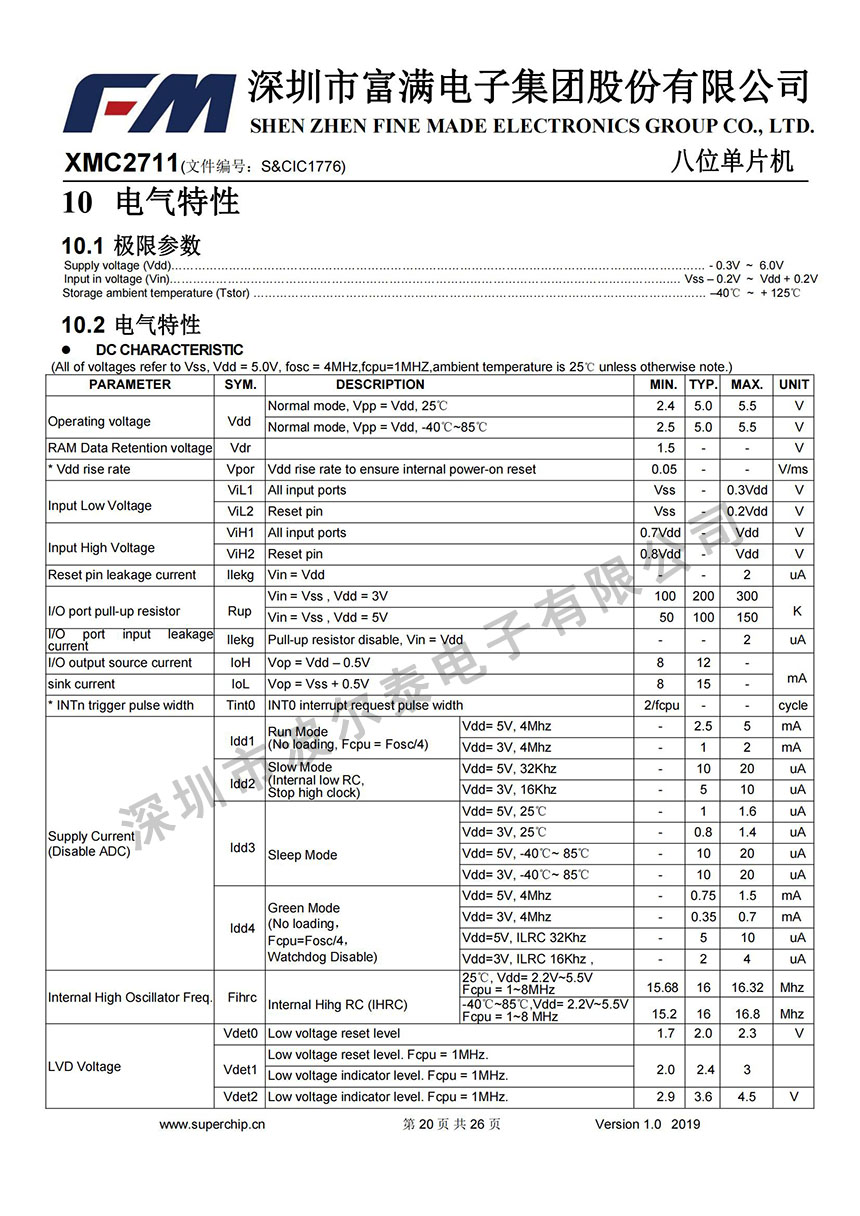

3 级低电压监测系统(VLD) 系统复位,监控系统电源。

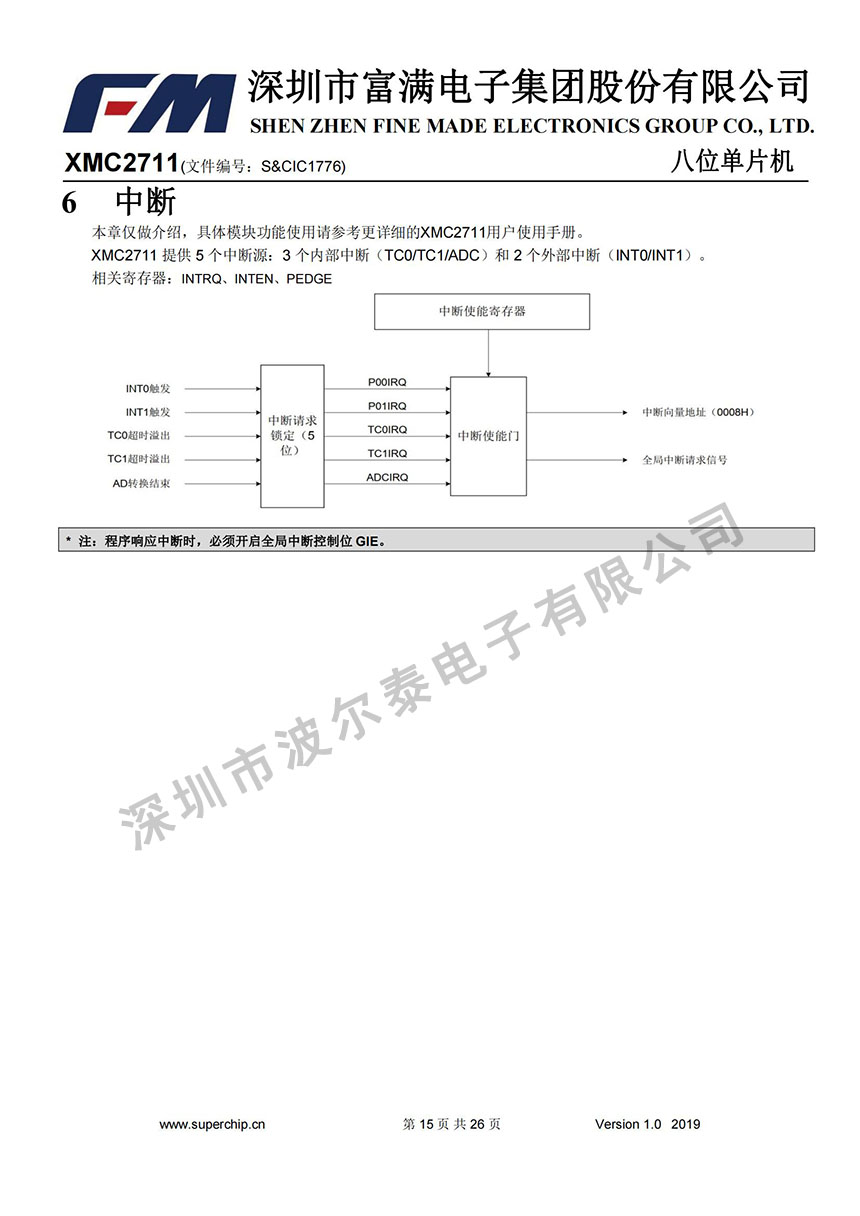

5 个中断源 3 个内部中断:TC0、TC1、ADC。 2 个外部中断:INT0、INT1。
强大的指令系统 指令的长度为一个字。 大部分指令只需要一个时钟周期。 跳转指令JMP 可在整个ROM 区执行。 调用指令CALL可在整个ROM 区执 行。 查表指令MOVC 可寻址整个ROM 区。

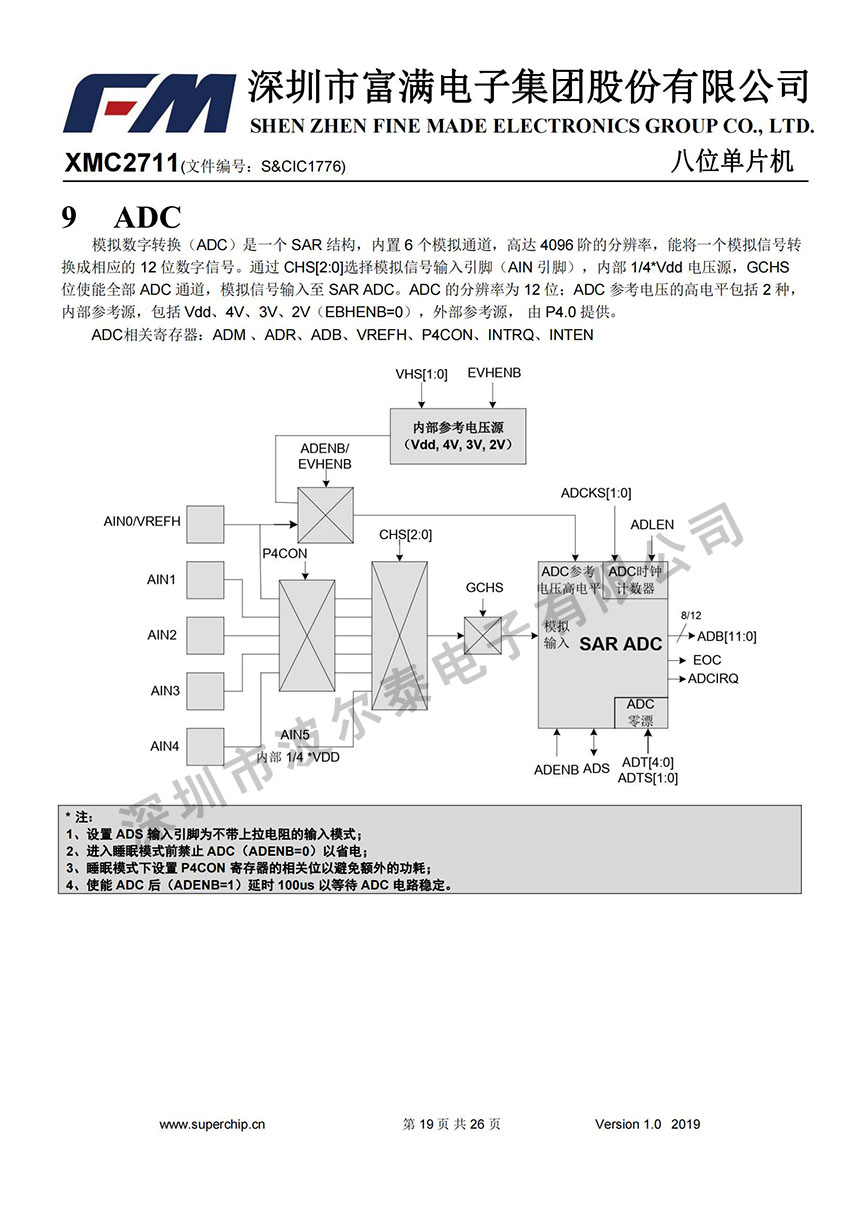

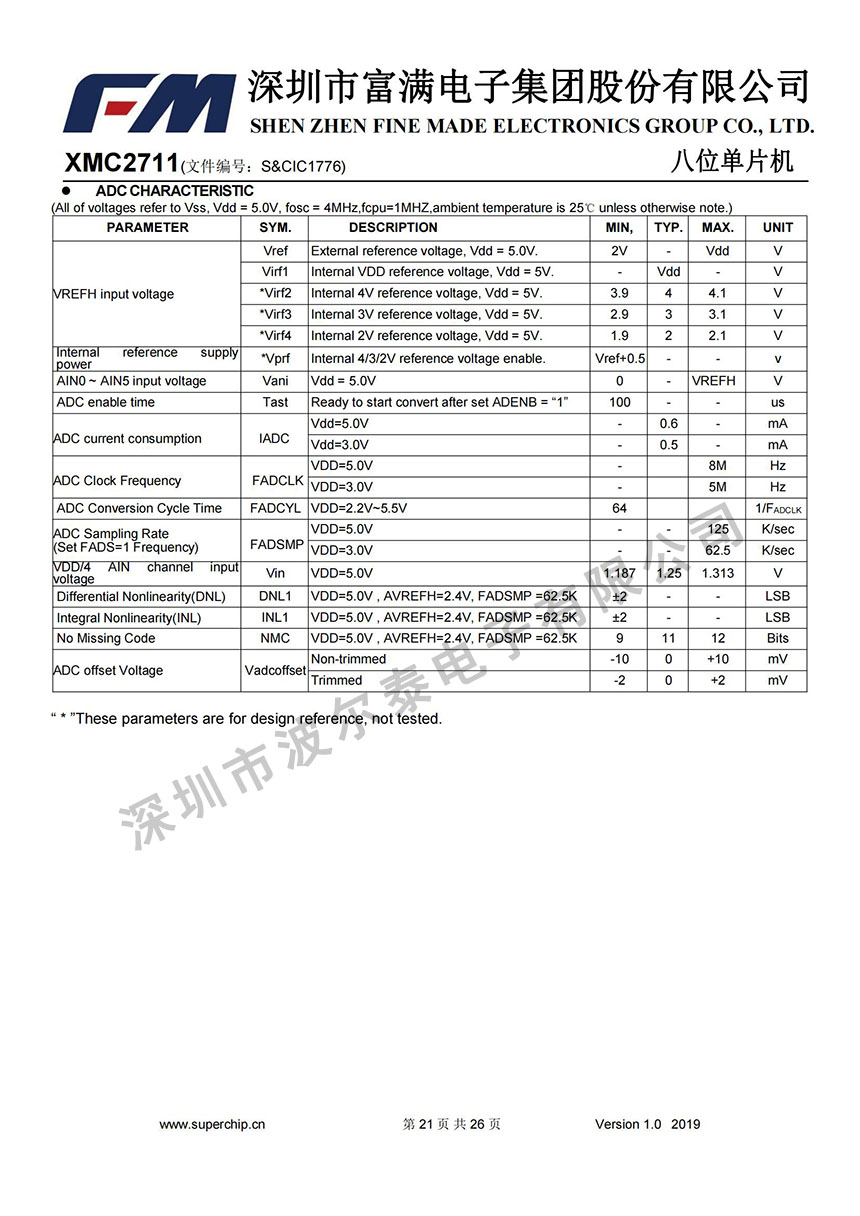

5+1 通道 12 位 ADC 5 个外部ADC 输入。 一个内部电池检测。 内部AD参考电压(VDD、4V、3V、2V)。

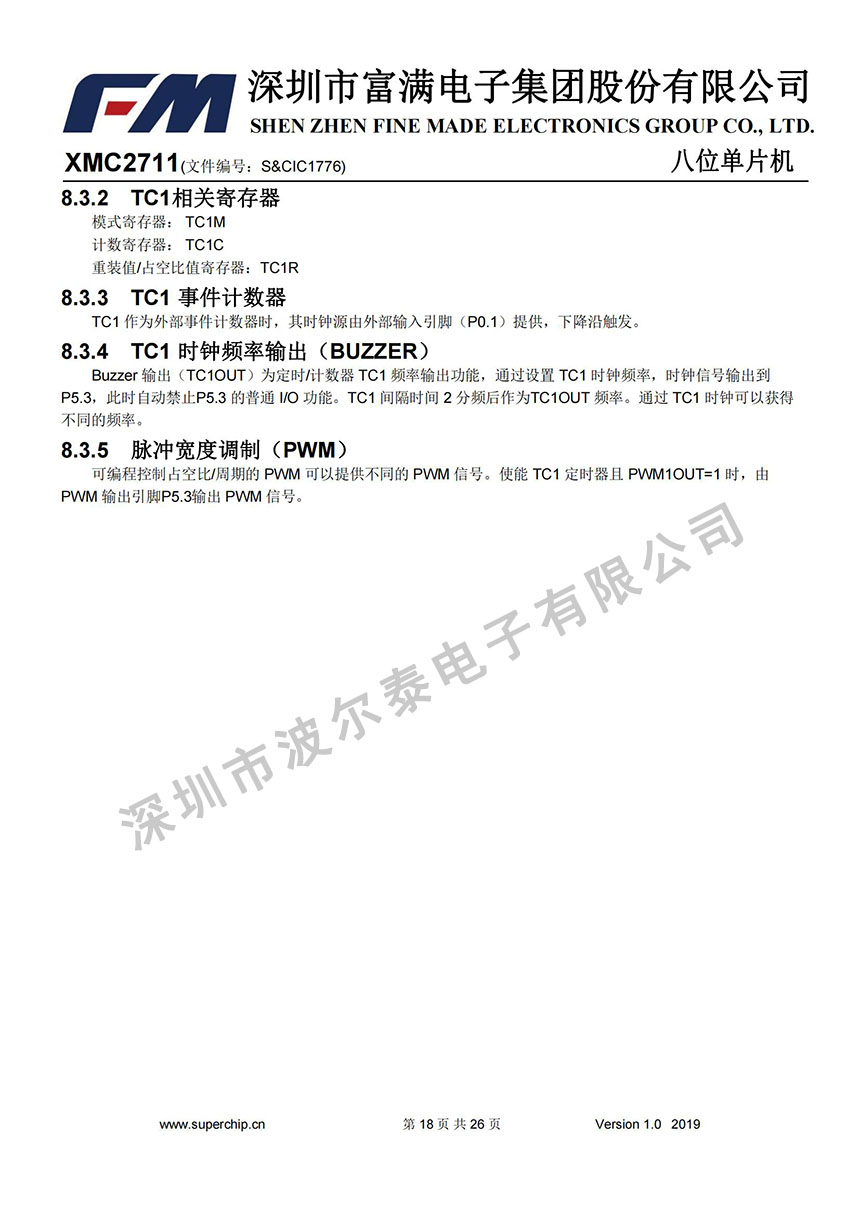

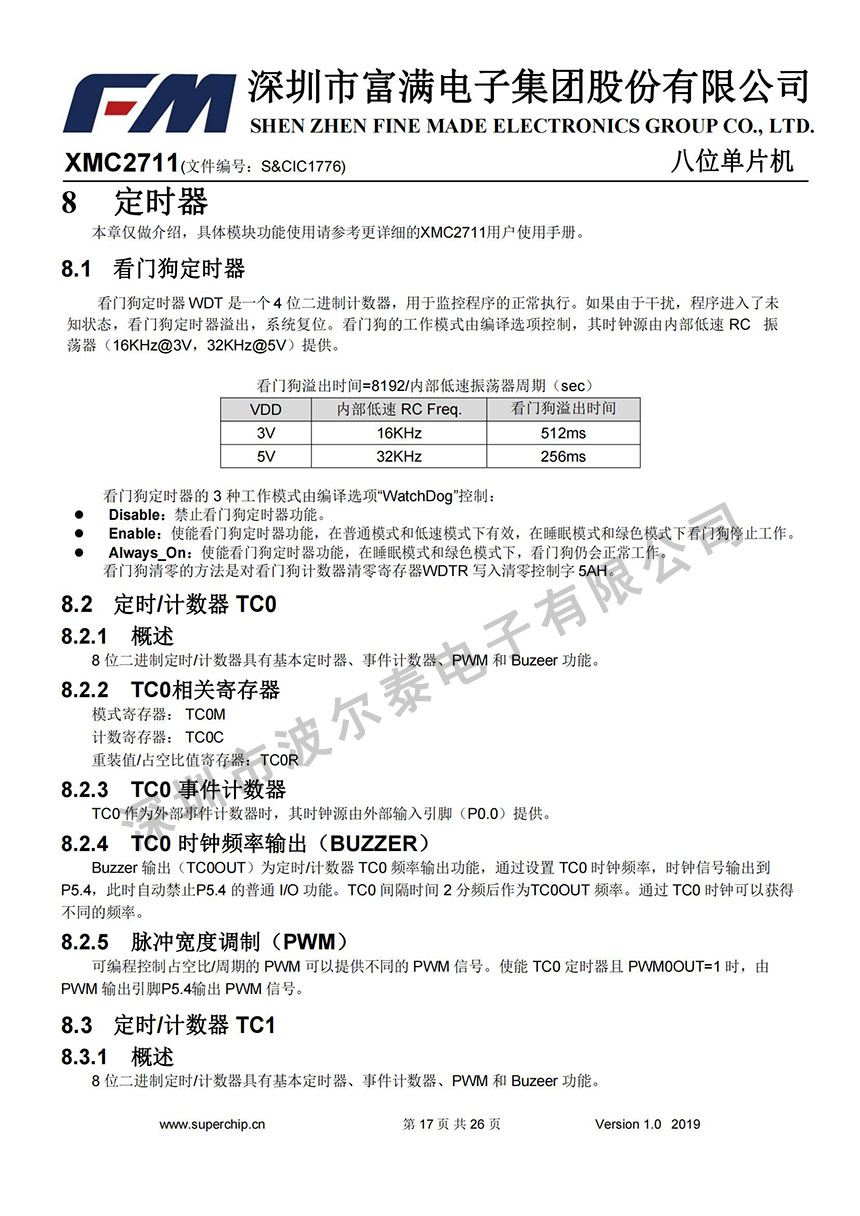

两个 8 位定时/计数器 TC0:外部事件计数器/PWM0/ Buzzer 输出。 TC1:外部事件计数器/PWM1/ Buzzer 输出。
内置看门狗定时器,其时钟源由内部低速 RC 振荡 器提供(16KHz@3V,32KHz@5V)。

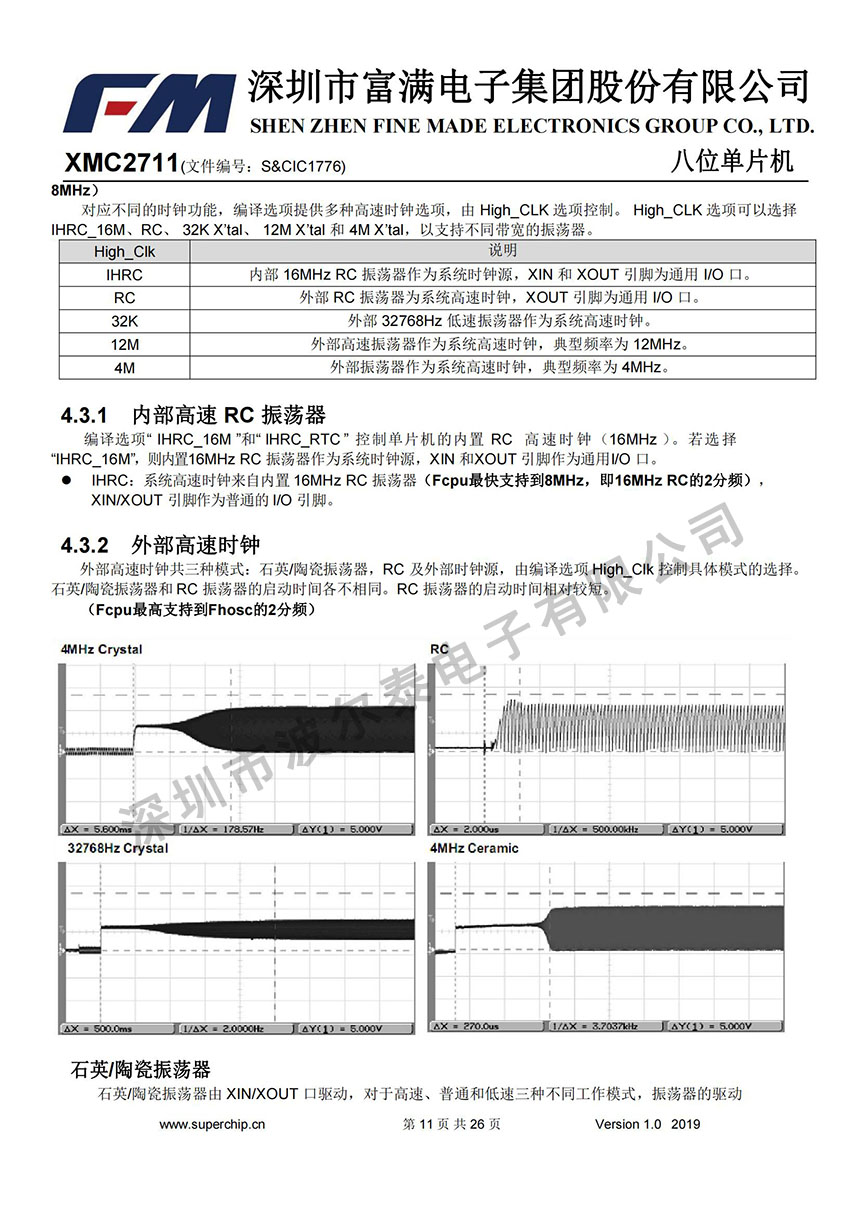

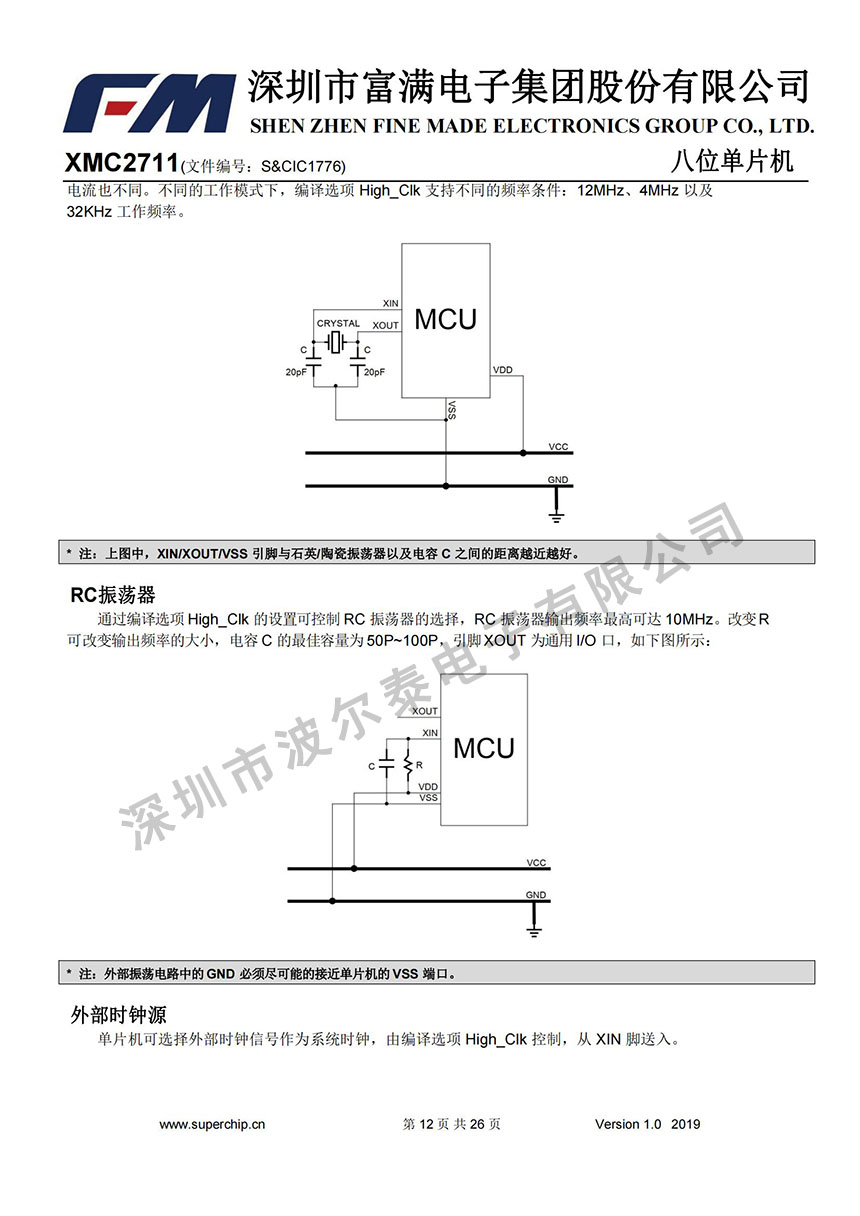

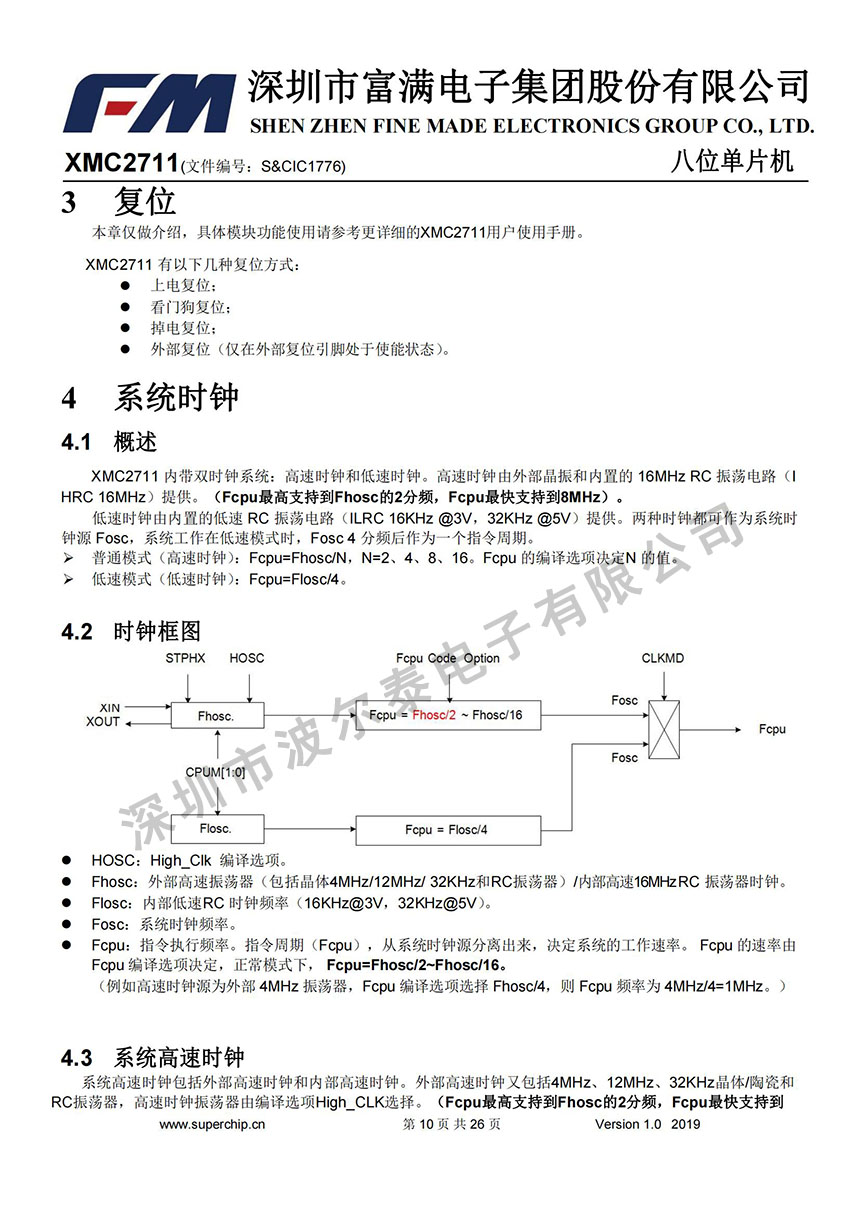

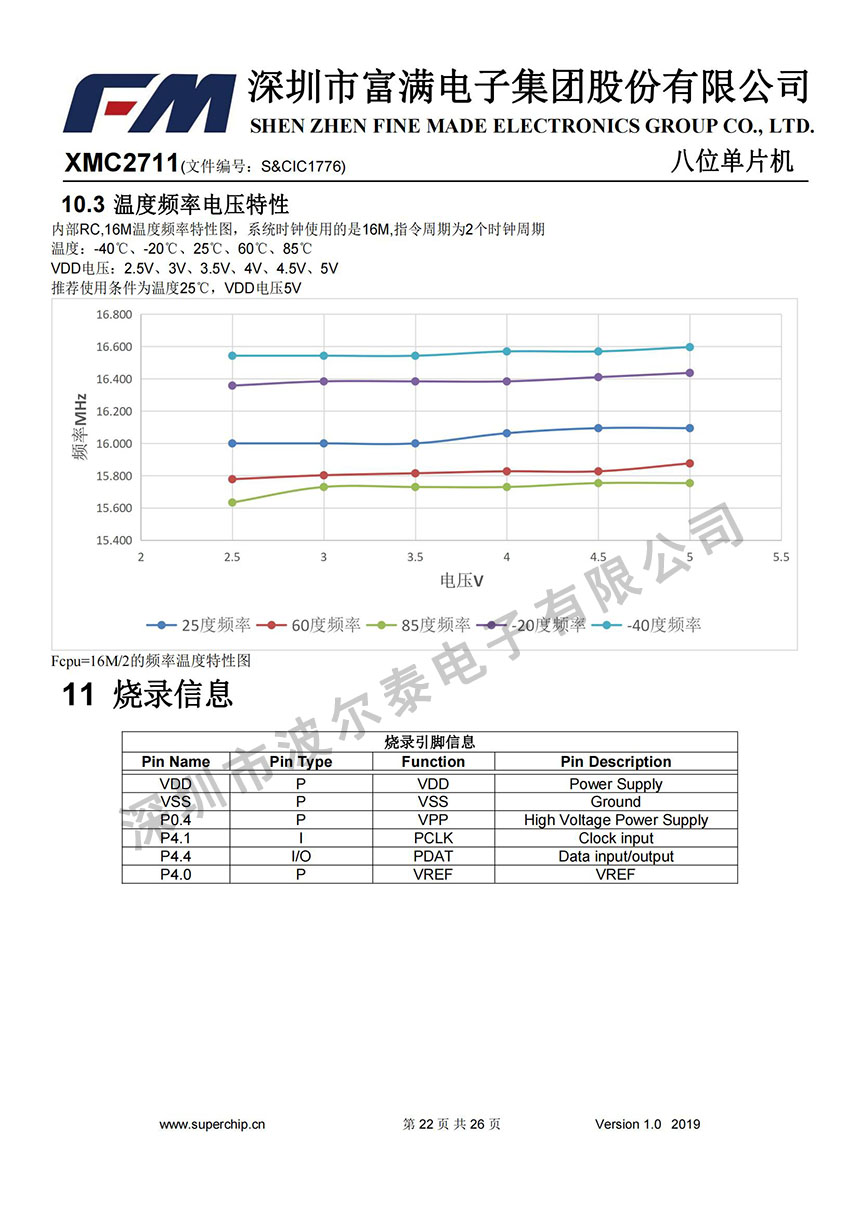

4个系统时钟 外部高速时钟:RC模式,高达10MHz。 外部高速时钟:晶体模式,高达16MHz。 内部高速时钟:RC模式,高达16MHz。 内部低速时钟:RC模式,16KHz(3V), 32KHz(5V)。

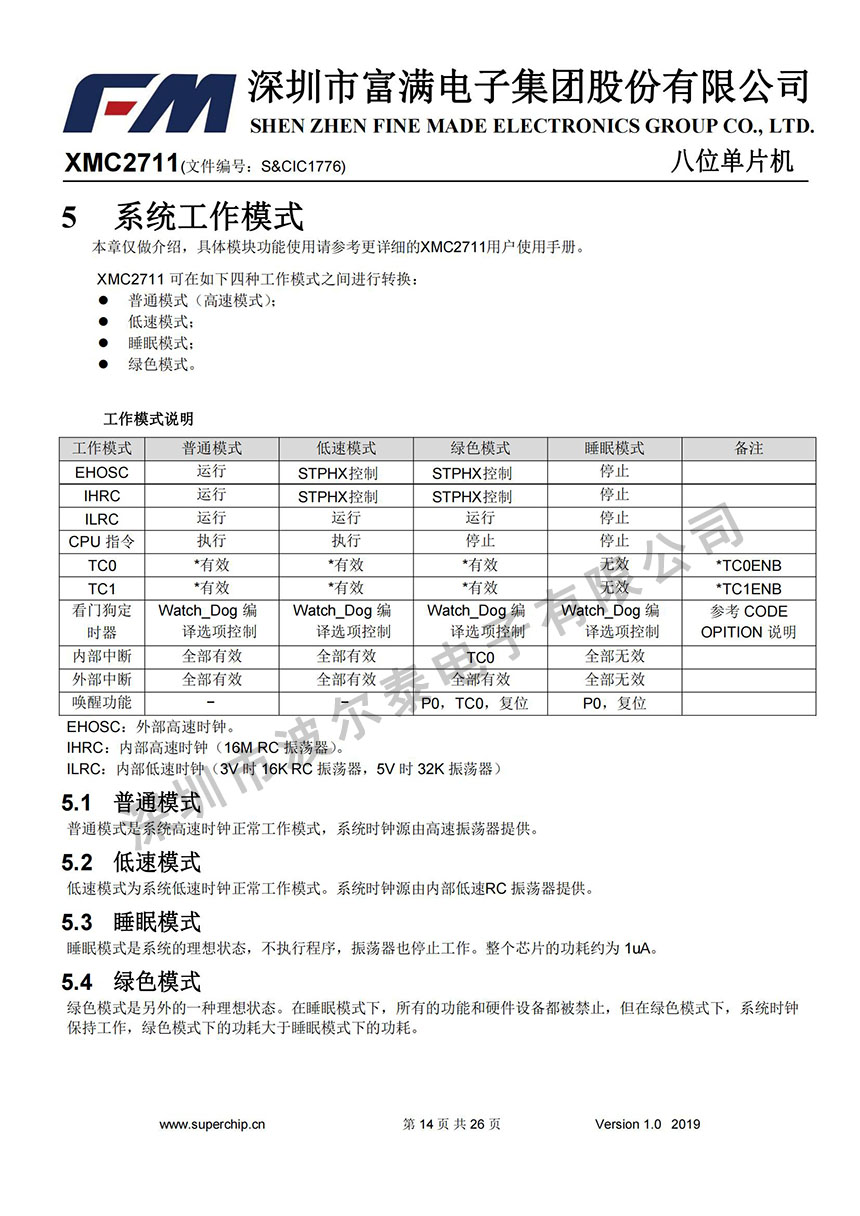

工作模式 普通模式:高、低速时钟同时工作。 低速模式:只有低速时钟工作。 睡眠模式:高、低速时钟都停止工作。 绿色模式:由TC0周期性的唤醒。

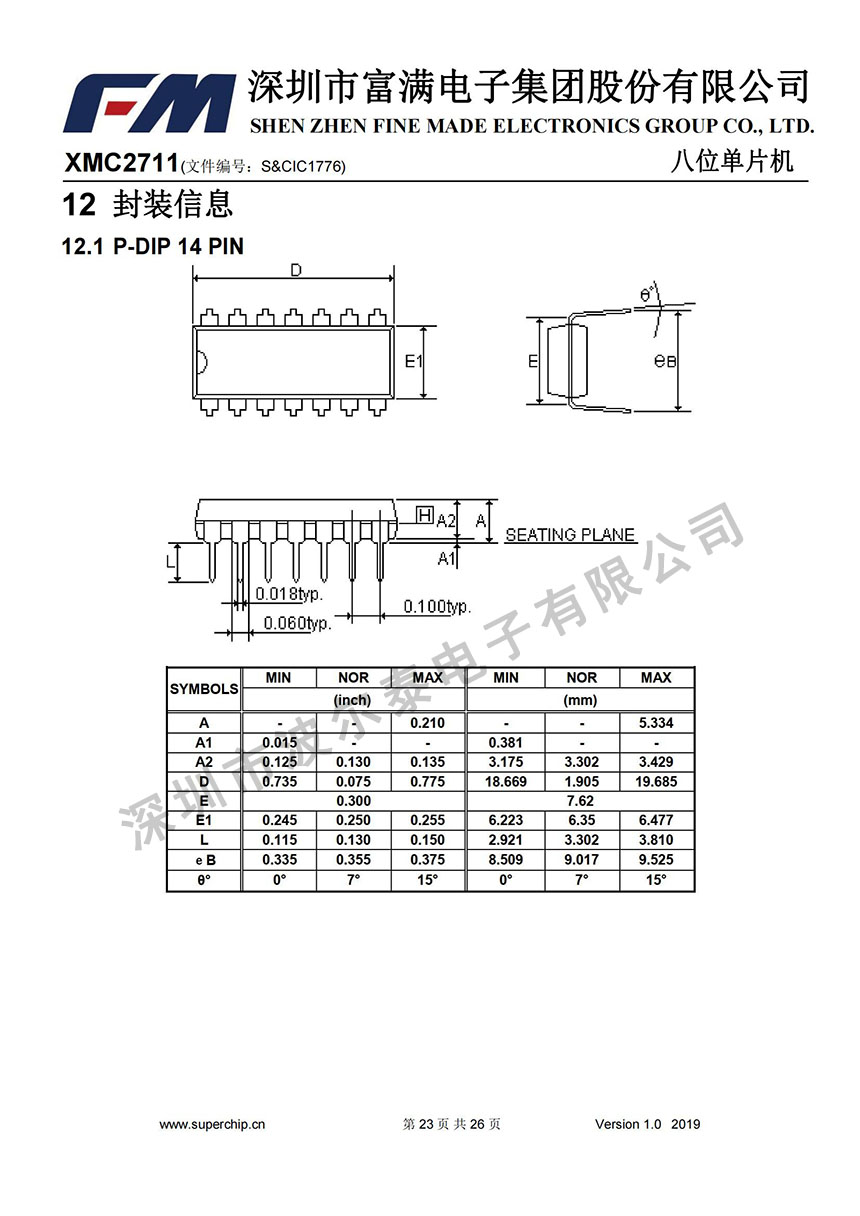

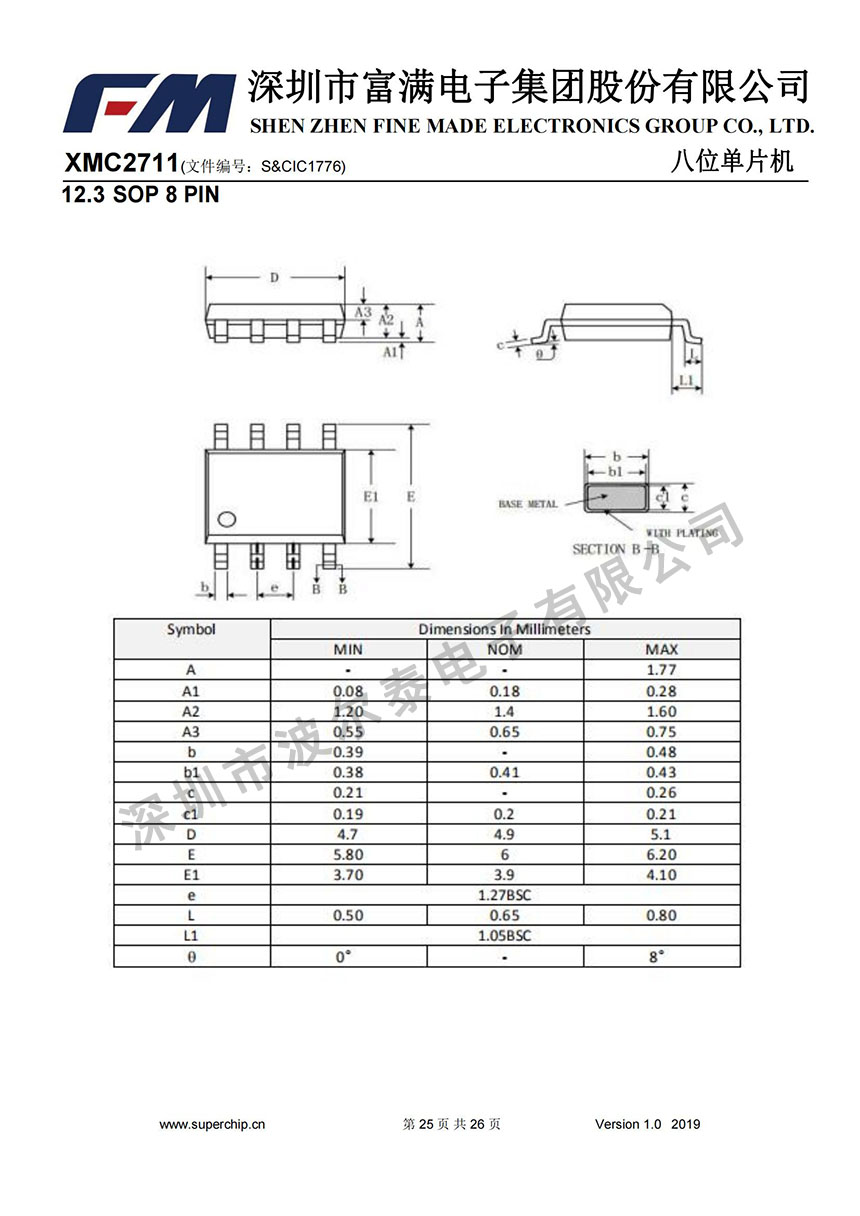

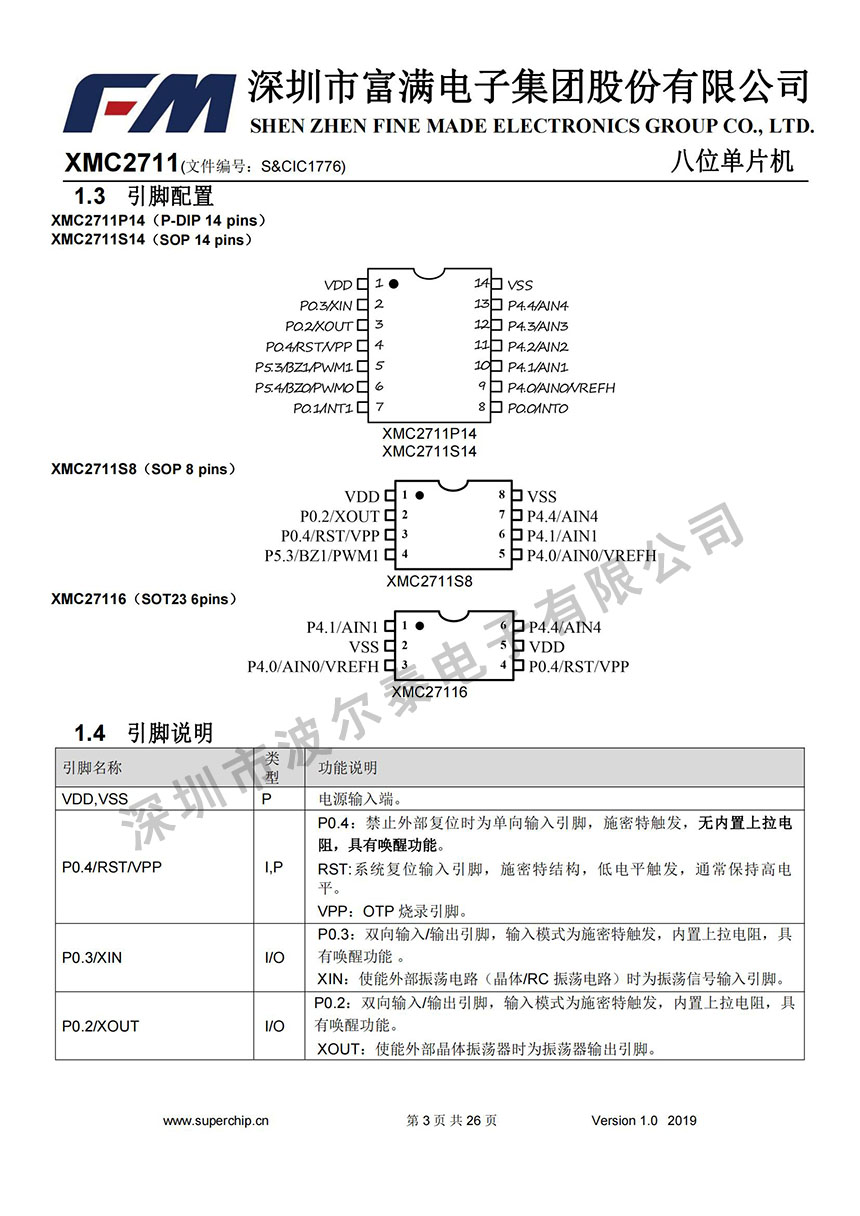

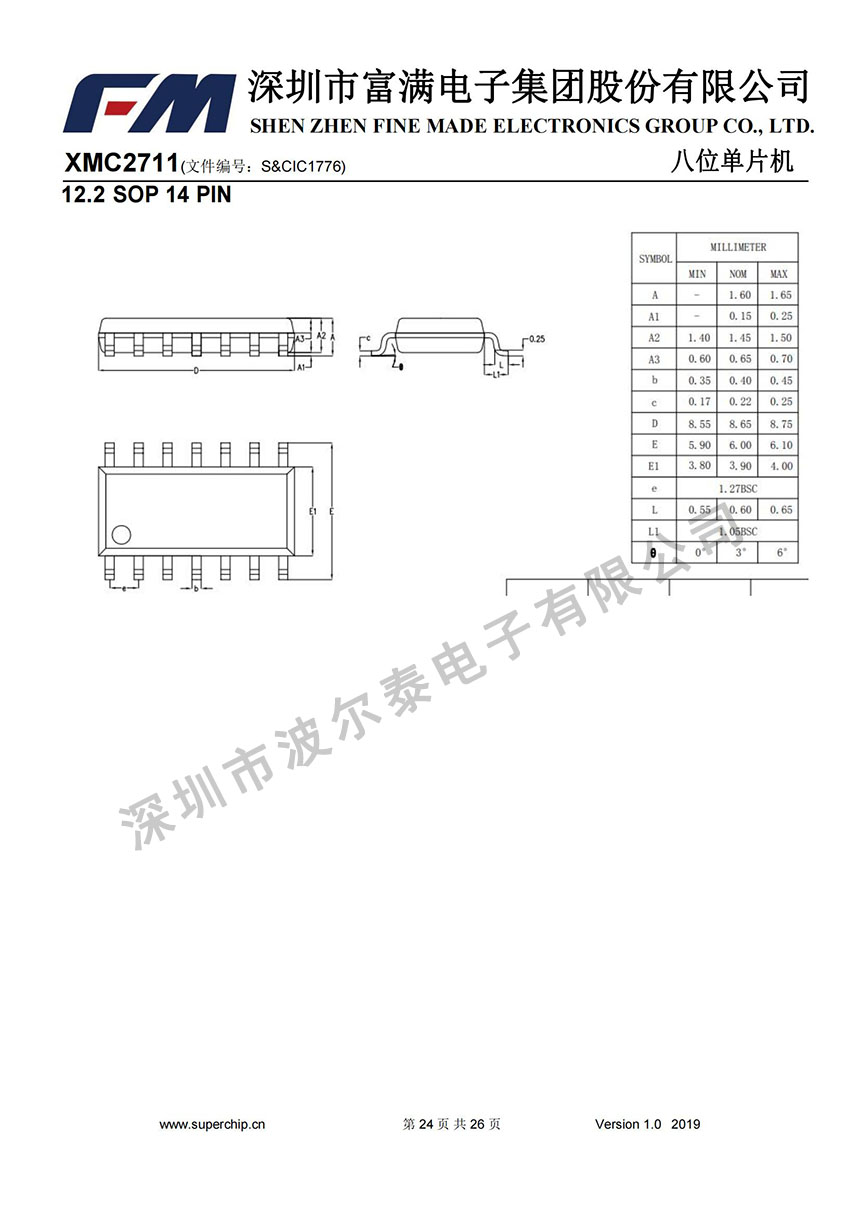

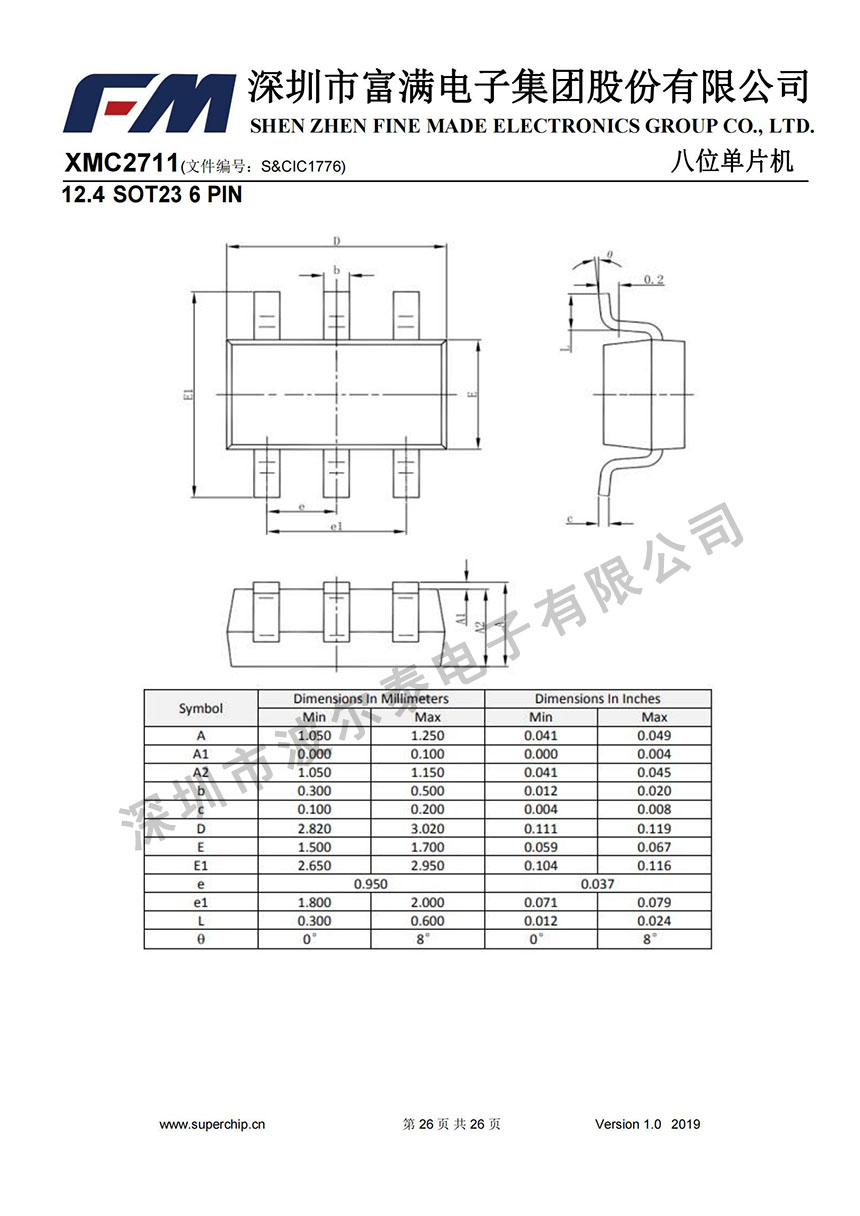

封装模式 PDIP-14 pins。 SOP-14 pins。 SOP-8 pins。 SOT23 6pins。
Fcpu(指令周期) Fcpu = Fosc/2,Fosc/4,Fosc/8,Fosc/16
