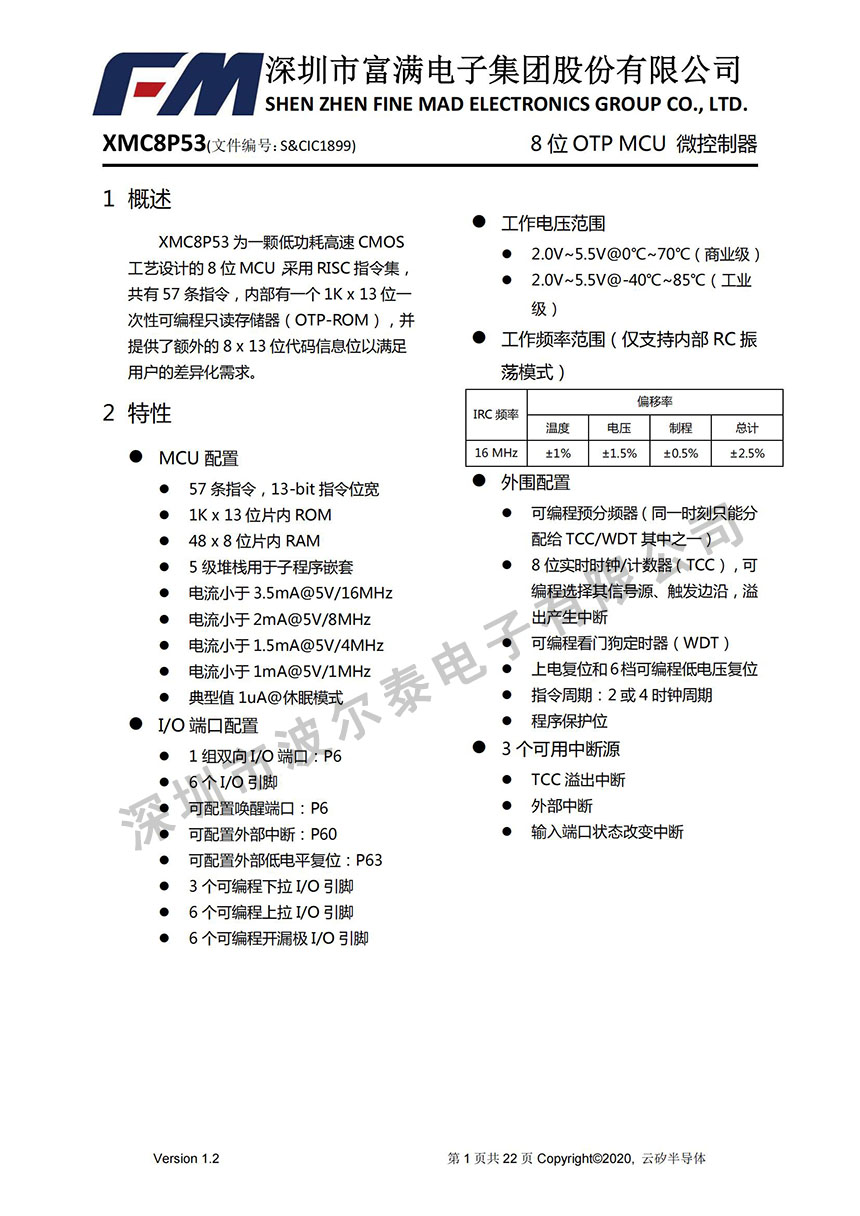

1 概述 XMC8P53 为一颗低功耗高速 CMOS 工艺设计的 8 位 MCU，采用 RISC 指令集，共有 57 条指令，内部有一个 1K x 13 位一次性可编程只读存储器（OTP-ROM），并提供了额外的 8 x 13 位代码信息位以满足用户的差异化需求。

2 特性

 MCU 配置

 57 条指令，13-bit 指令位宽

 1K x 13 位片内 ROM

 48 x 8 位片内 RAM

 5 级堆栈用于子程序嵌套

 电流小于 3.5mA@5V/16MHz

 电流小于 2mA@5V/8MHz

 电流小于 1.5mA@5V/4MHz

 电流小于 1mA@5V/1MHz

 典型值 1uA@休眠模式

 I/O 端口配置

 1 组双向 I/O 端口：P6

 6 个 I/O 引脚

 可配置唤醒端口：P6

 可配置外部中断：P60

 可配置外部低电平复位：P63

 3 个可编程下拉 I/O 引脚

 6 个可编程上拉 I/O 引脚

 6 个可编程开漏极 I/O 引脚

 工作电压范围

 2.0V~5.5V@0℃~70℃（商业级）

 2.0V~5.5V@-40℃~85℃（工业级）

 工作频率范围（仅支持内部 RC 振荡模式） IRC 频率偏移率温度电压制程总计 16 MHz ±1% ±1.5% ±0.5% ±2.5%

 外围配置

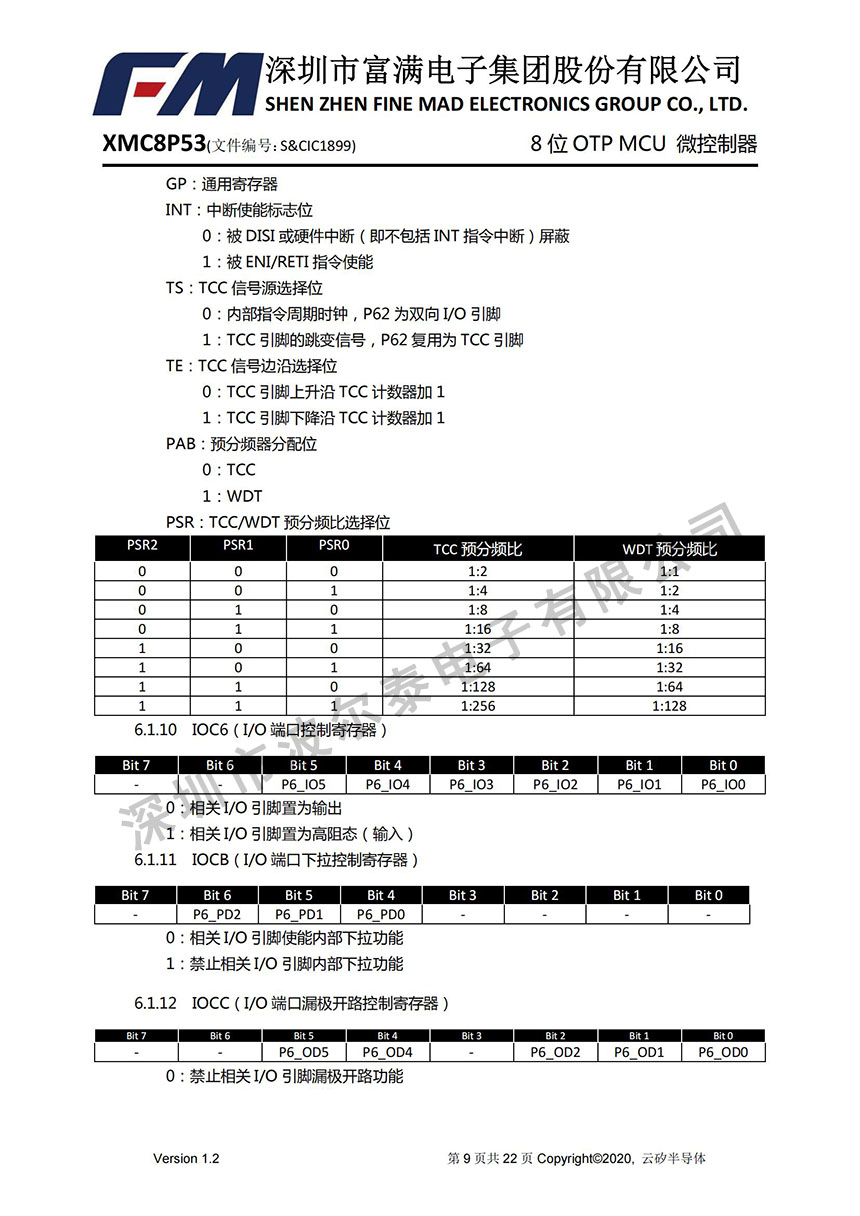

 可编程预分频器（同一时刻只能分配给 TCC/WDT 其中之一）

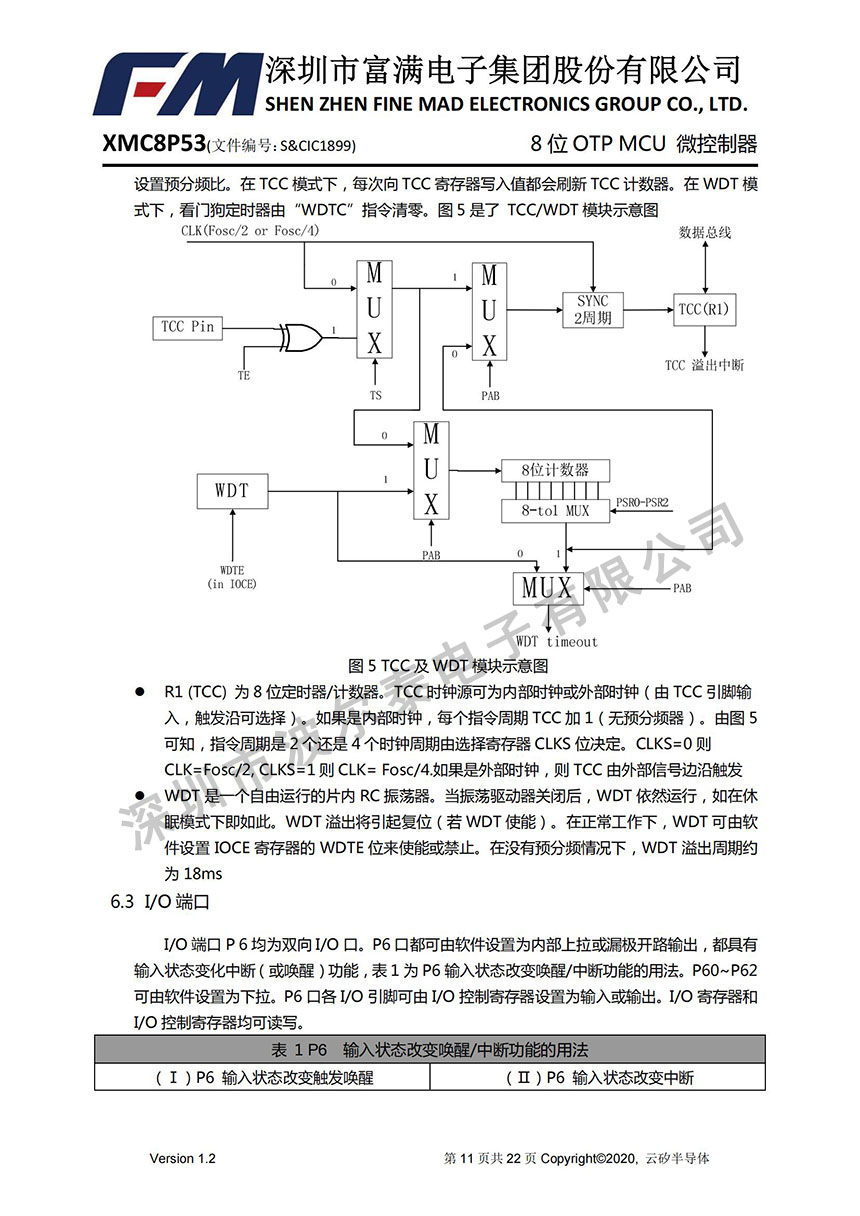

 8 位实时时钟/计数器（TCC），可编程选择其信号源、触发边沿，溢出产生中断

 可编程看门狗定时器（WDT）

 上电复位和6档可编程低电压复位

 指令周期：2 或 4 时钟周期

 程序保护位

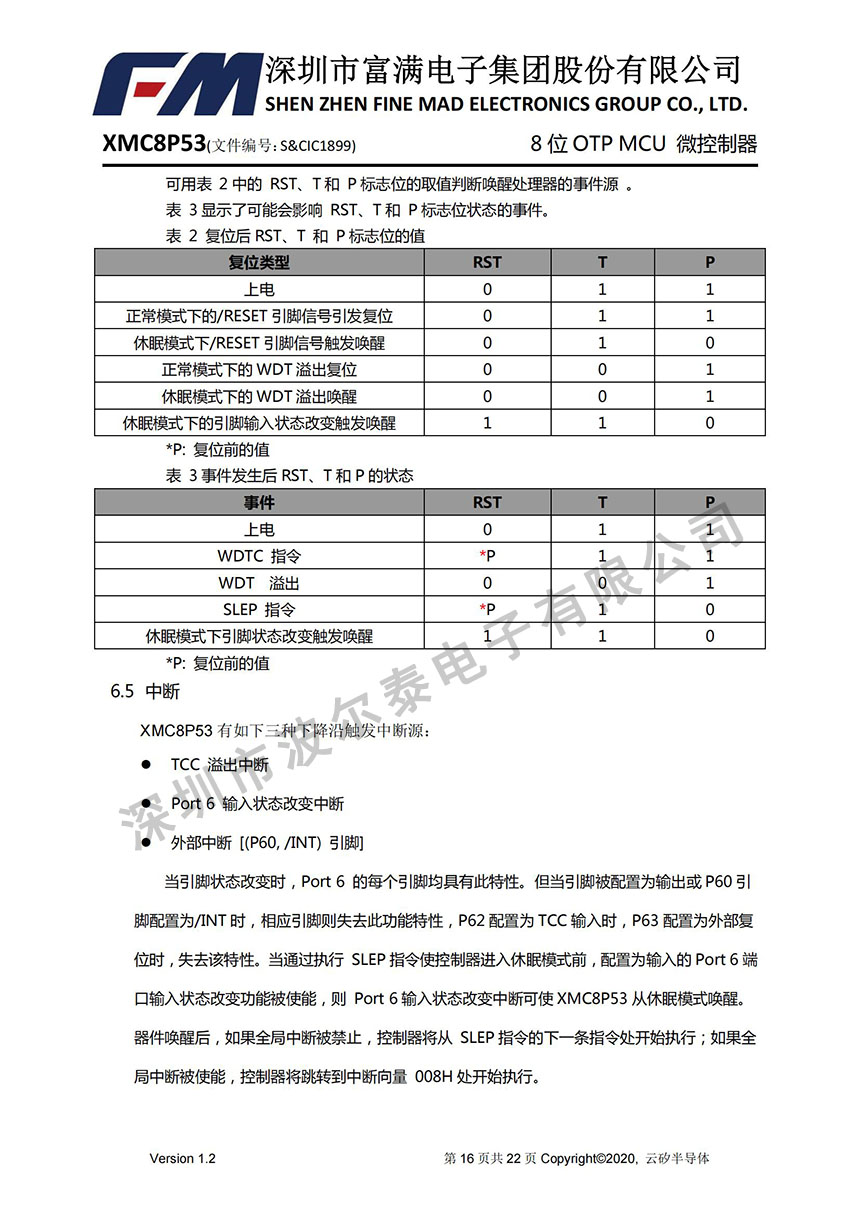

 3 个可用中断源

 TCC 溢出中断

 外部中断

 输入端口状态改变中断
