名称：XM004 单片机

2024-05-27

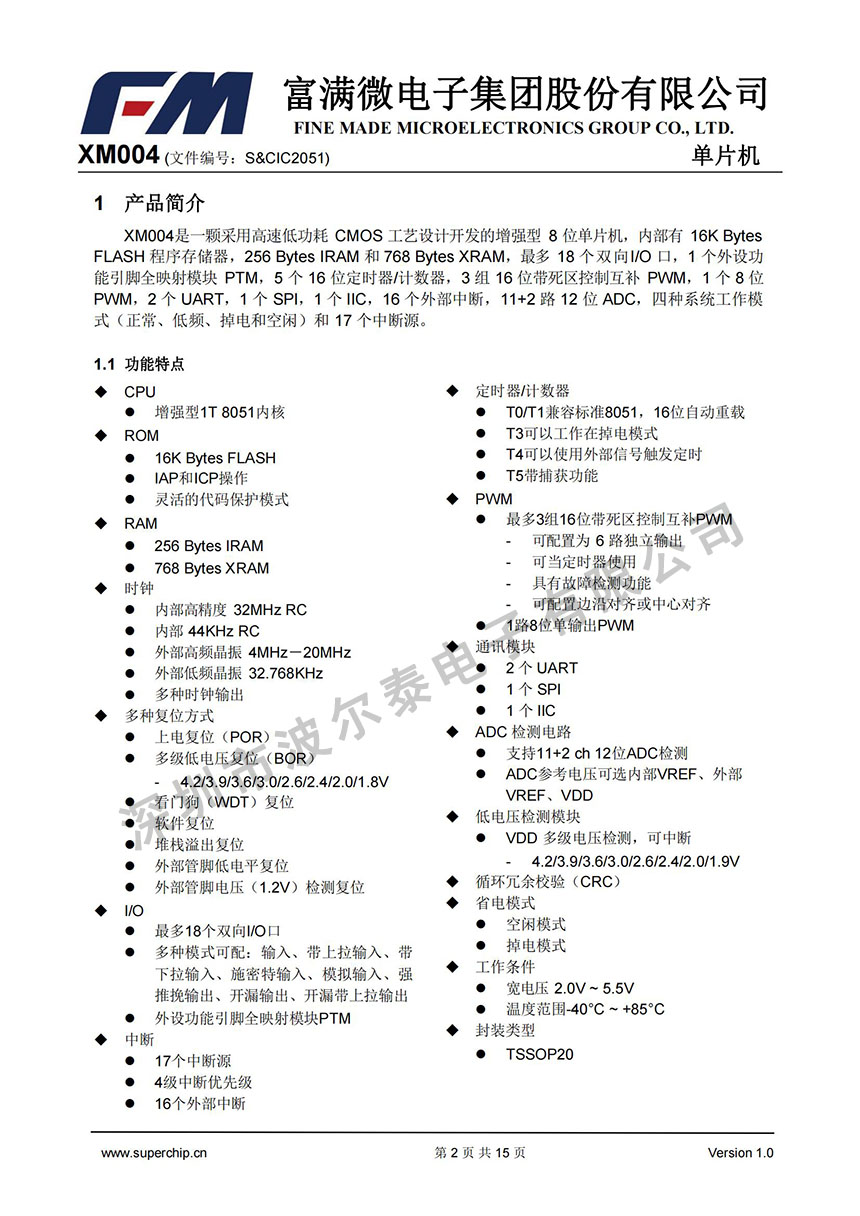

1 产品简介

XM004是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位单片机，内部有 16K Bytes FLASH 程序存储器，256 Bytes IRAM 和 768 Bytes XRAM，最多 18 个双向I/O 口，1 个外设功能引脚全映射模块 PTM，5 个 16 位定时器/计数器，3 组 16 位带死区控制互补 PWM，1 个 8 位 PWM，2 个 UART，1 个 SPI，1 个 IIC，16 个外部中断，11+2 路 12 位 ADC，四种系统工作模式（正常、低频、掉电和空闲）和 17 个中断源。

1.1 功能特点

 CPU

 增强型1T 8051内核

 ROM

 16K Bytes FLASH

 IAP和ICP操作

 灵活的代码保护模式

 RAM

 256 Bytes IRAM

 768 Bytes XRAM

 时钟

 内部高精度 32MHz RC

 内部 44KHz RC

 外部高频晶振 4MHz－20MHz

 外部低频晶振 32.768KHz

 多种时钟输出

 多种复位方式

 上电复位（POR）

 多级低电压复位（BOR） - 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V

 看门狗（WDT）复位

 软件复位

 堆栈溢出复位

 外部管脚低电平复位

 外部管脚电压（1.2V）检测复位

 I/O

 最多18个双向I/O口

 多种模式可配：输入、带上拉输入、带下拉输入、施密特输入、模拟输入、强推挽输出、开漏输出、开漏带上拉输出

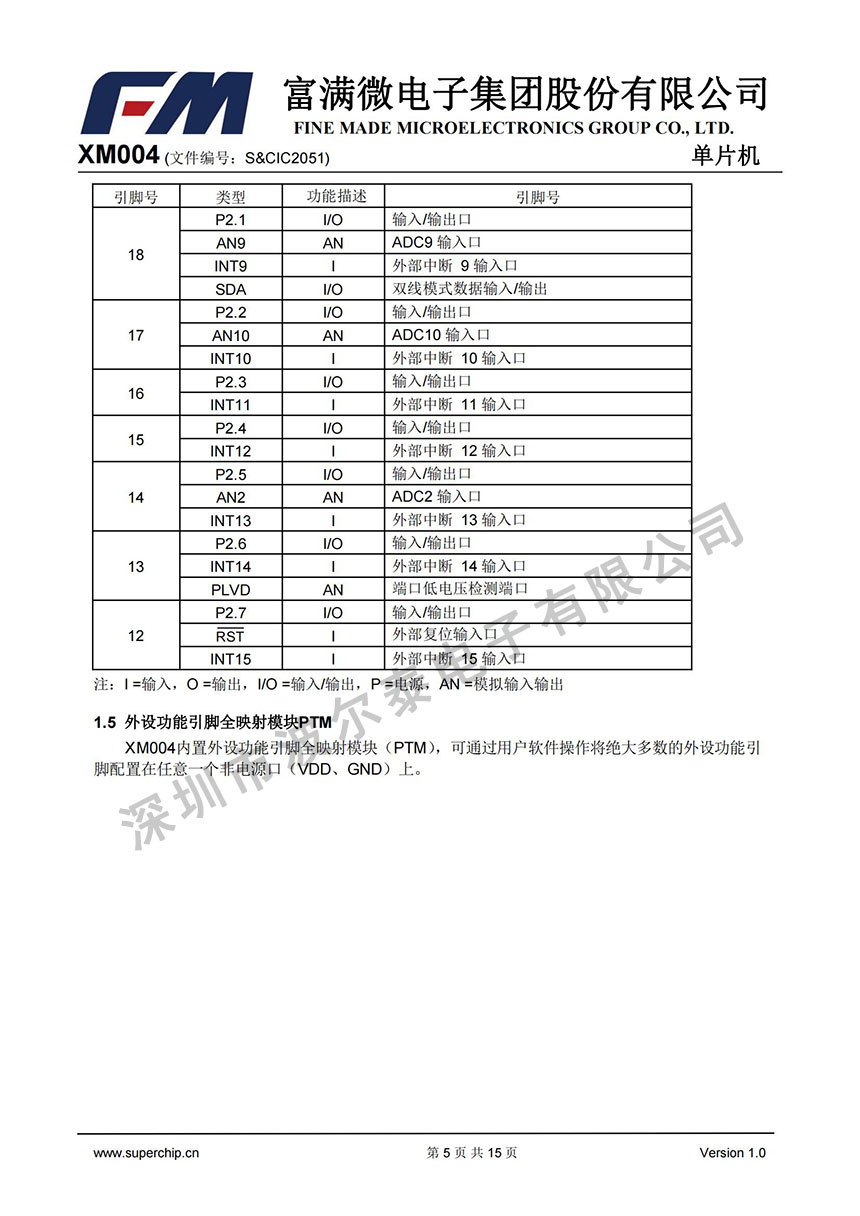

 外设功能引脚全映射模块PTM

 中断

 17个中断源

 4级中断优先级

 16个外部中断

 定时器/计数器

 T0/T1兼容标准8051，16位自动重载

 T3可以工作在掉电模式

 T4可以使用外部信号触发定时

 T5带捕获功能

 PWM

 最多3组16位带死区控制互补PWM - 可配置为 6 路独立输出 - 可当定时器使用 - 具有故障检测功能 - 可配置边沿对齐或中心对齐

 1路8位单输出PWM

 通讯模块

 2 个 UART

 1 个 SPI

 1 个 IIC

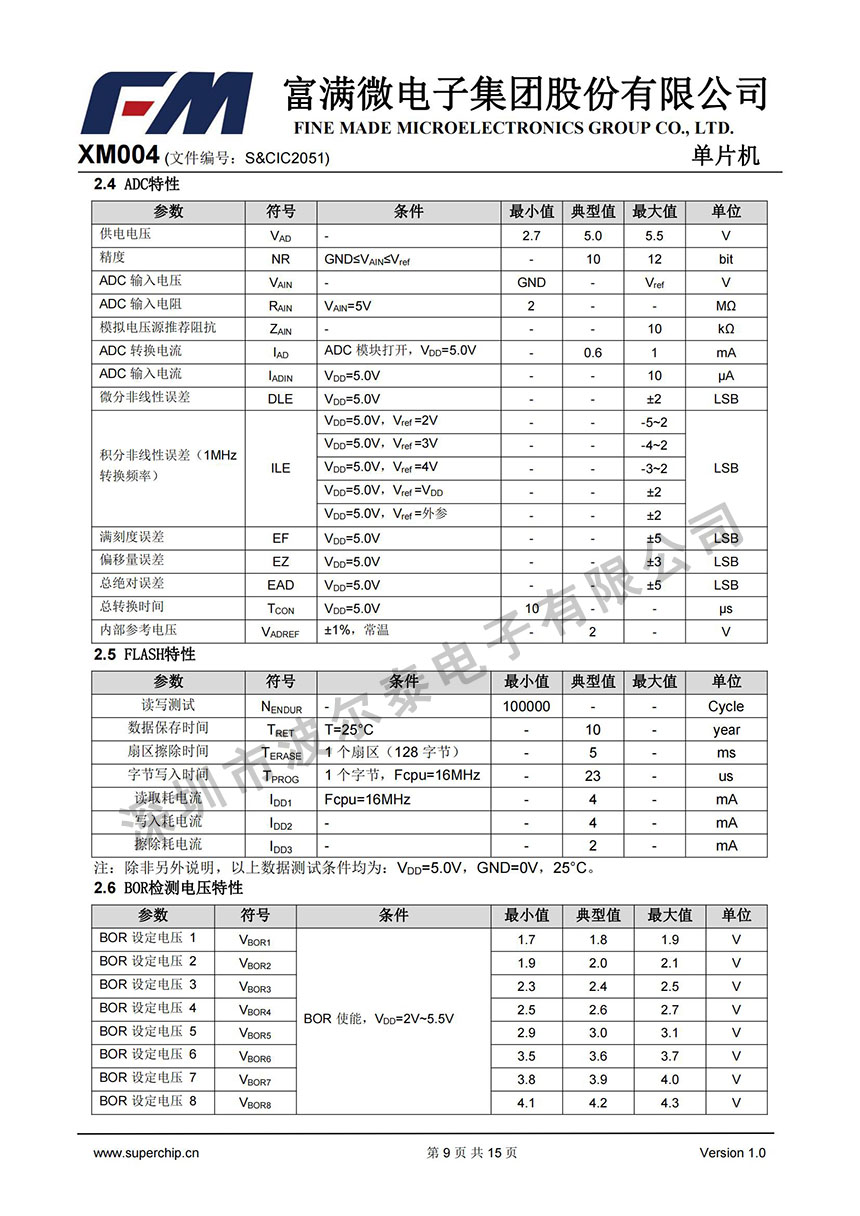

 ADC 检测电路

 支持11+2 ch 12位ADC检测

 ADC参考电压可选内部VREF、外部 VREF、VDD

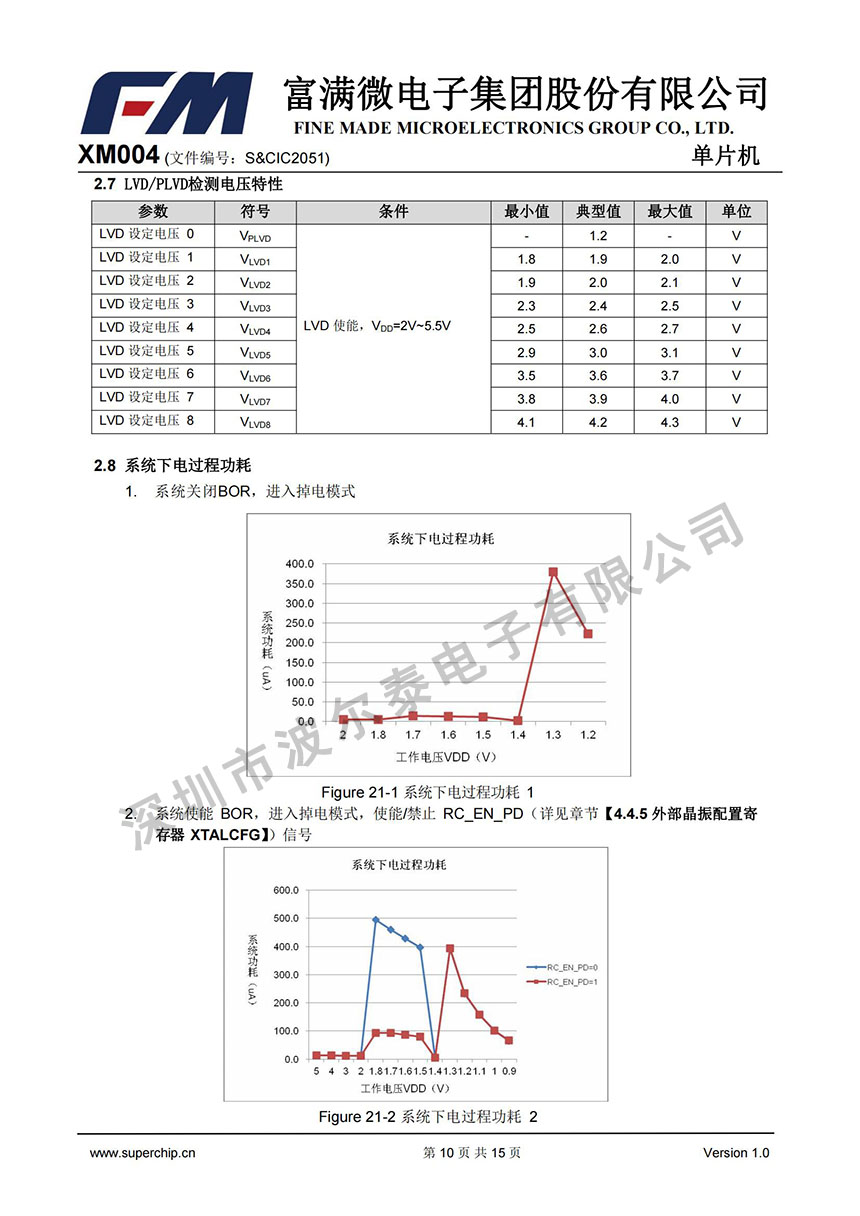

 低电压检测模块

 VDD 多级电压检测，可中断 - 4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V

 循环冗余校验（CRC）

 省电模式

 空闲模式

 掉电模式

 工作条件

 宽电压 2.0V ~ 5.5V

 温度范围-40°C ~ +85°C

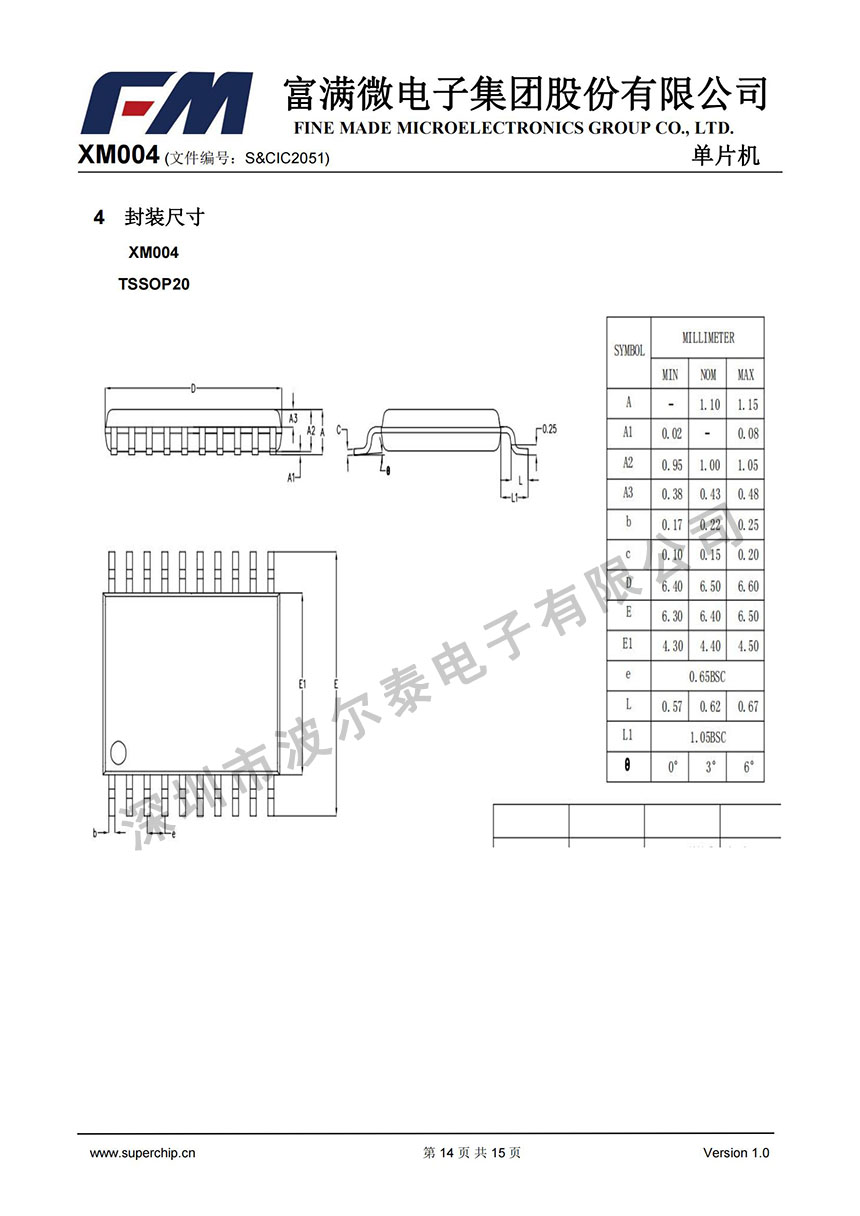

 封装类型

 TSSOP20
