FM6211 500mA LDO 稳压器-深圳市波尔泰电子有限公司

2024-05-28

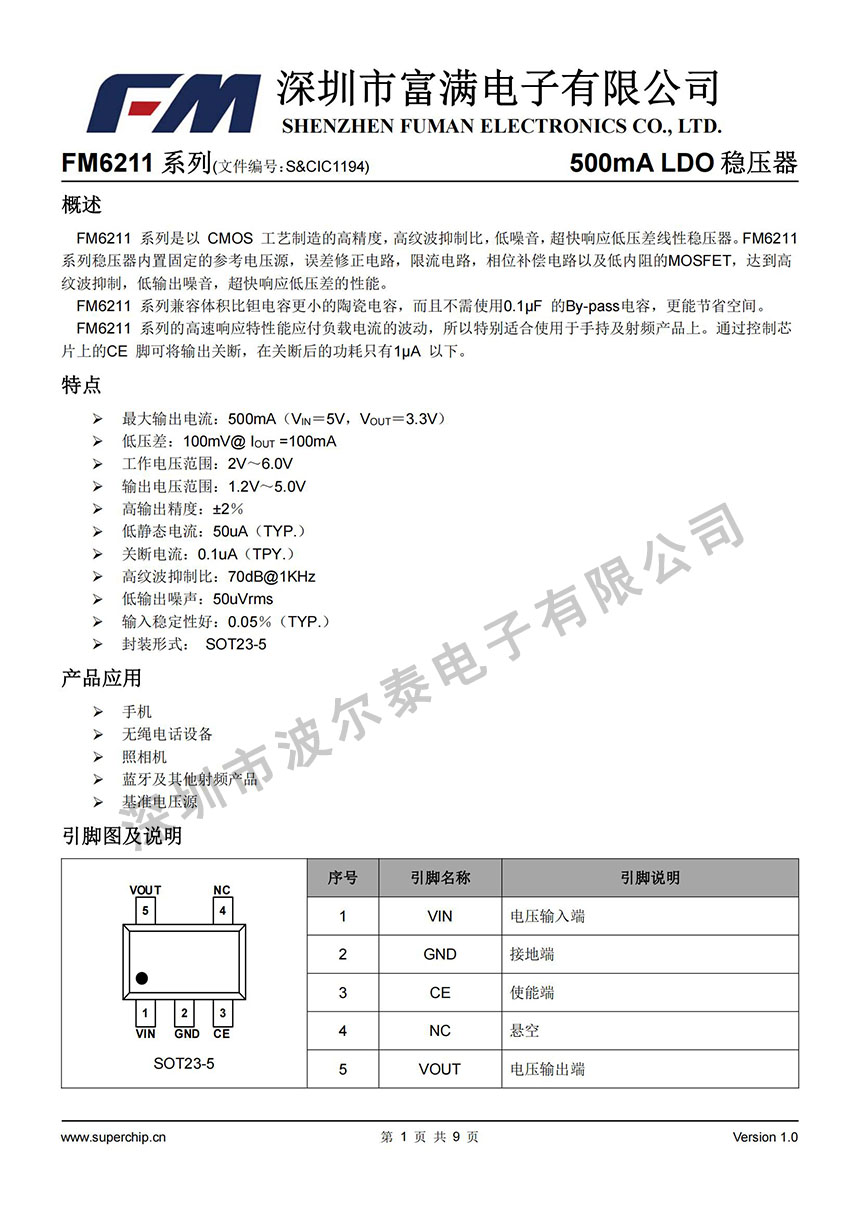

概述

FM6211 系列是以 CMOS 工艺制造的高精度，高纹波抑制比，低噪音，超快响应低压差线性稳压器。

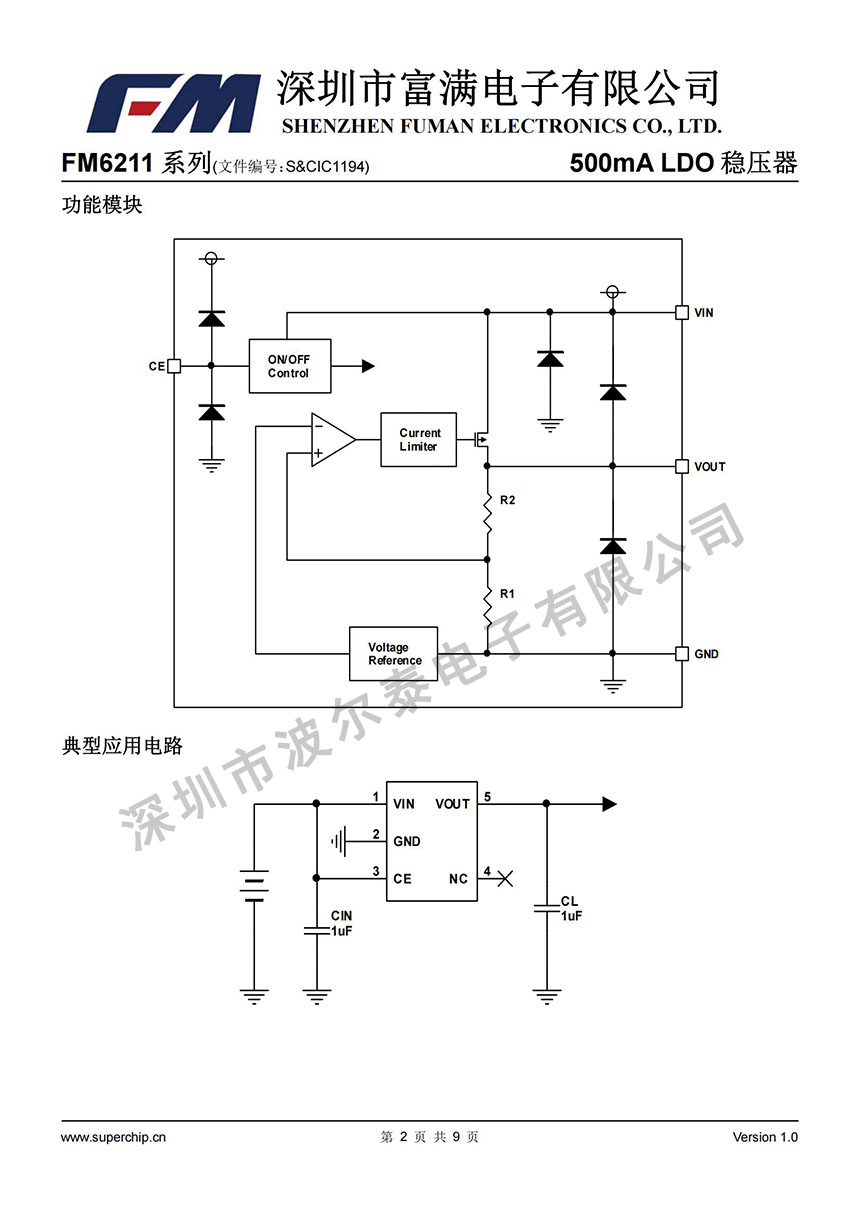

FM6211 系列稳压器内置固定的参考电压源，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，低输出噪音，超快响应低压差的性能。

FM6211 系列兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μF 的By-pass电容，更能节省空间。

FM6211 系列的高速响应特性能应付负载电流的波动，所以特别适合使用于手持及射频产品上。通过控制芯片上的CE 脚可将输出关断，在关断后的功耗只有1μA 以下。

特点

 最大输出电流：500mA（VIN＝5V，VOUT＝3.3V）

 低压差：100mV@ IOUT =100mA

 工作电压范围：2V～6.0V

 输出电压范围：1.2V～5.0V

 高输出精度：±2％

 低静态电流：50uA（TYP.）

 关断电流：0.1uA（TPY.）

 高纹波抑制比：70dB@1KHz

 低输出噪声：50uVrms

 输入稳定性好：0.05％（TYP.）

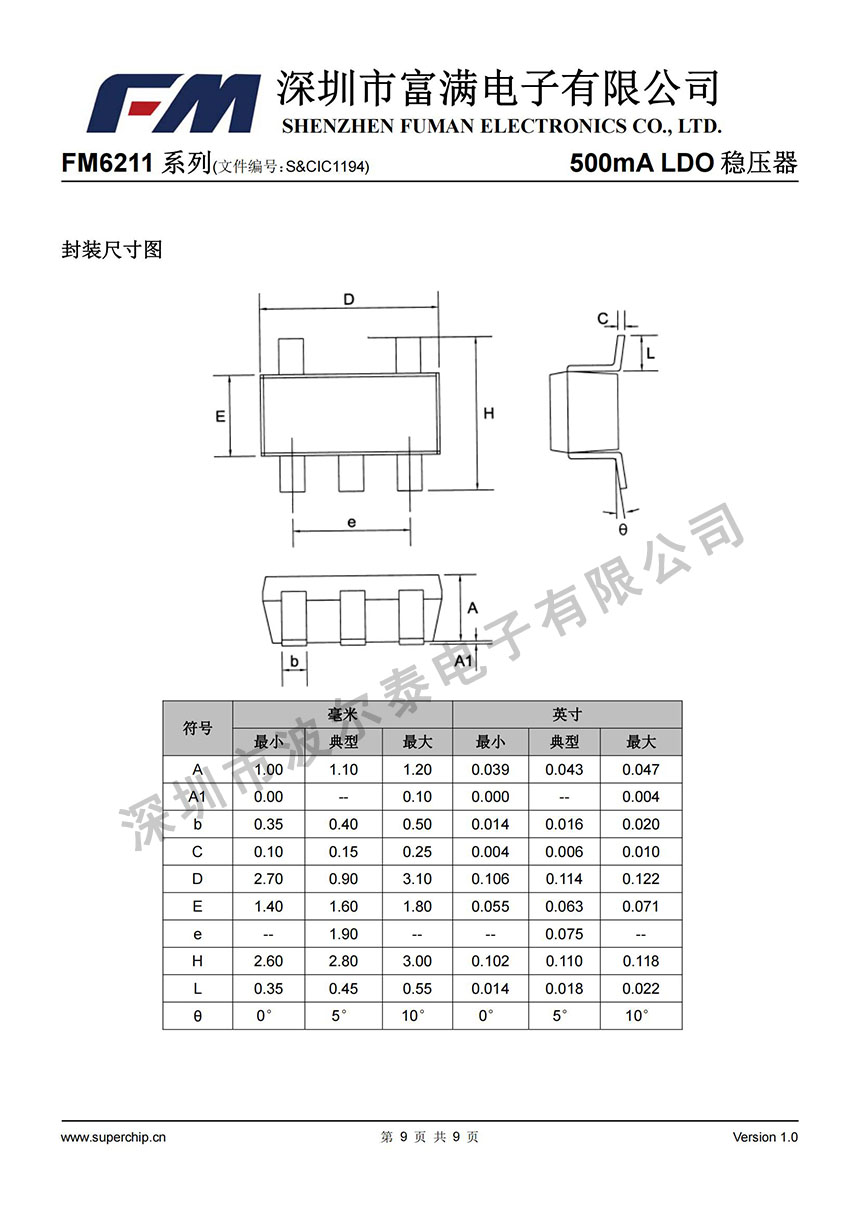

 封装形式： SOT23-5

产品应用

 手机

 无绳电话设备

 照相机

 蓝牙及其他射频产品

 基准电压源
