名称：TC8系列 16Pin 红外线遥控 IC

2024-05-28

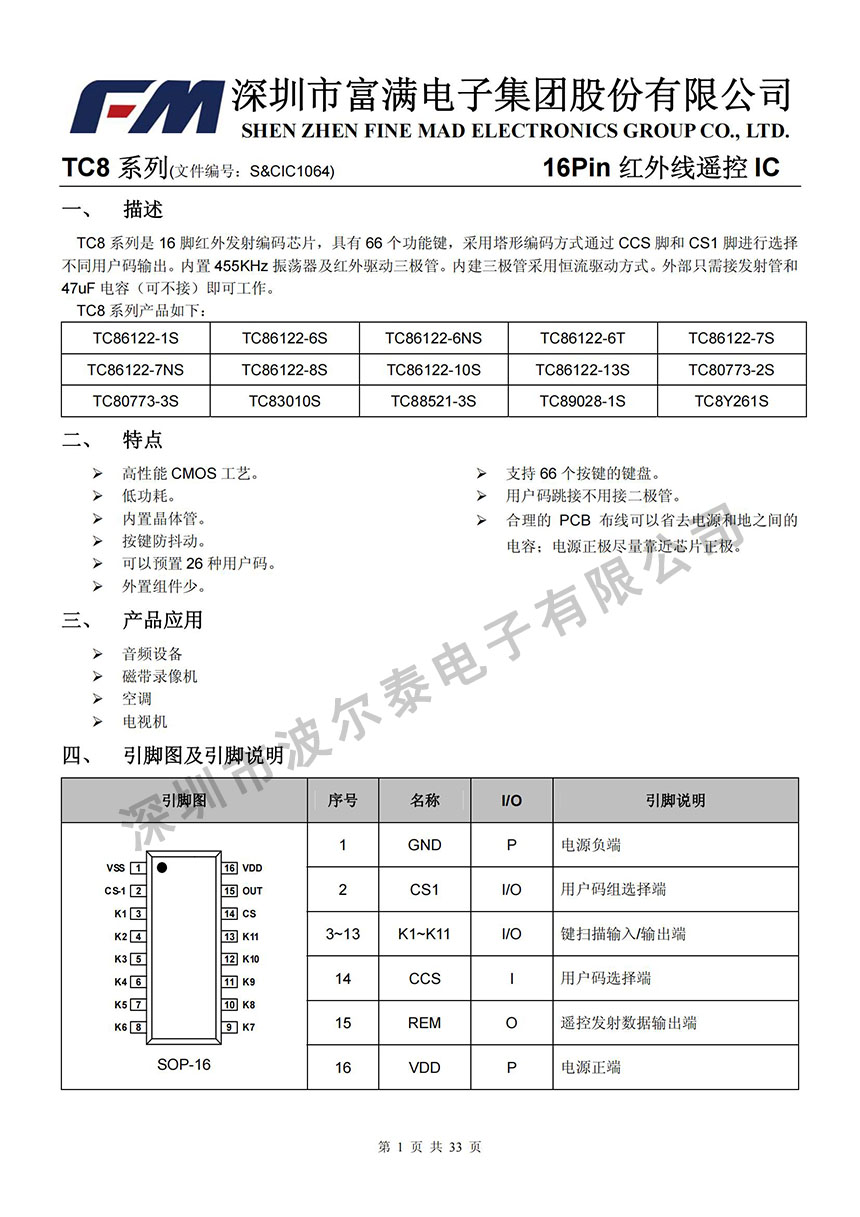

一、 描述

TC8 系列是 16 脚红外发射编码芯片，具有 66 个功能键，采用塔形编码方式通过 CCS 脚和 CS1 脚进行选择 不同用户码输出。

内置 455KHz 振荡器及红外驱动三极管。内建三极管采用恒流驱动方式。外部只需接发射管和 47uF 电容（可不接）即可工作。

TC8 系列产品如下： TC86122-1S TC86122-6S TC86122-6NS TC86122-6T TC86122-7S  TC86122-7NS TC86122-8S TC86122-10S TC86122-13S TC80773-2S  TC80773-3S TC83010S TC88521-3S TC89028-1S TC8Y261S

  二、 特点

¾ 高性能 CMOS 工艺。

¾ 低功耗。

¾ 内置晶体管。

¾ 按键防抖动。

¾ 可以预置 26 种用户码。

¾ 外置组件少。

¾ 支持 66 个按键的键盘。

¾ 用户码跳接不用接二极管。

¾ 合理的 PCB 布线可以省去电源和地之间的 电容；电源正极尽量靠近芯片正极。

三、 产品应用

¾ 音频设备

¾ 磁带录像机

¾ 空调

¾ 电视机

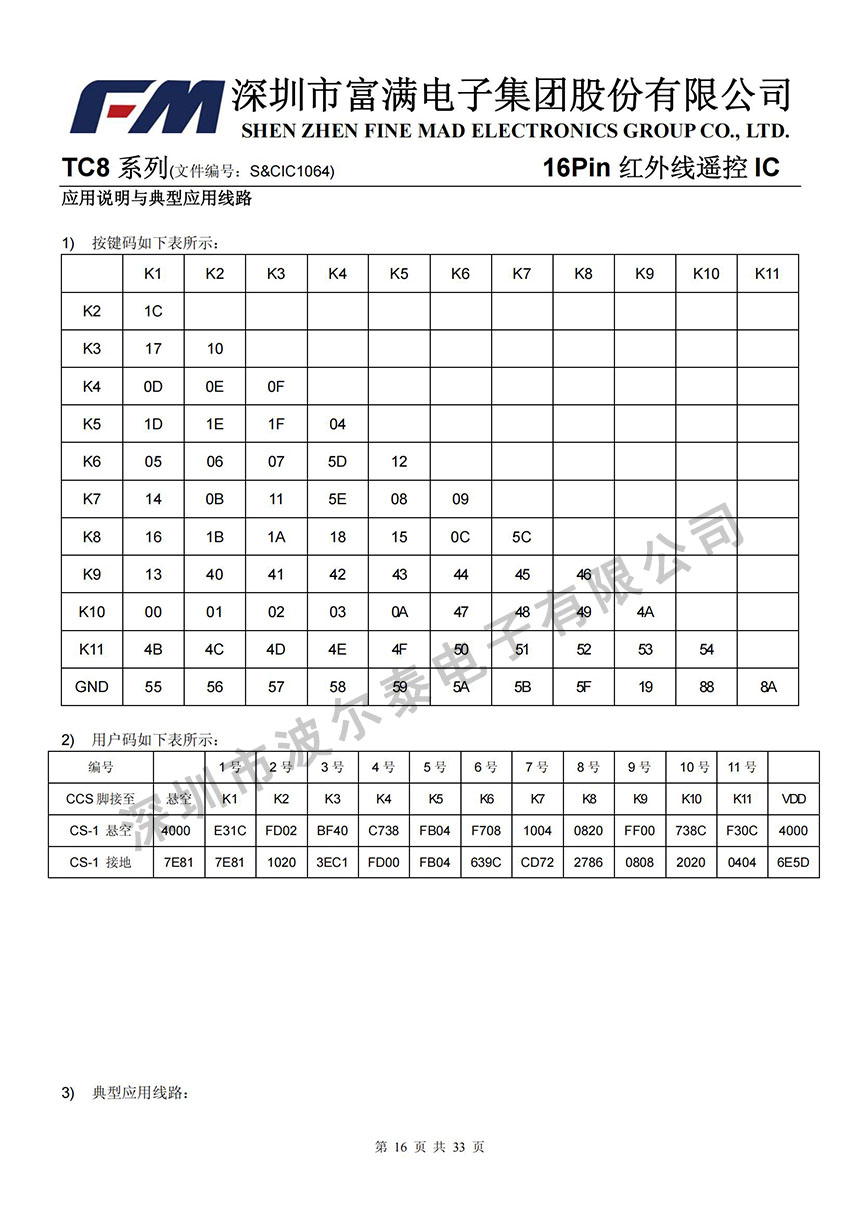

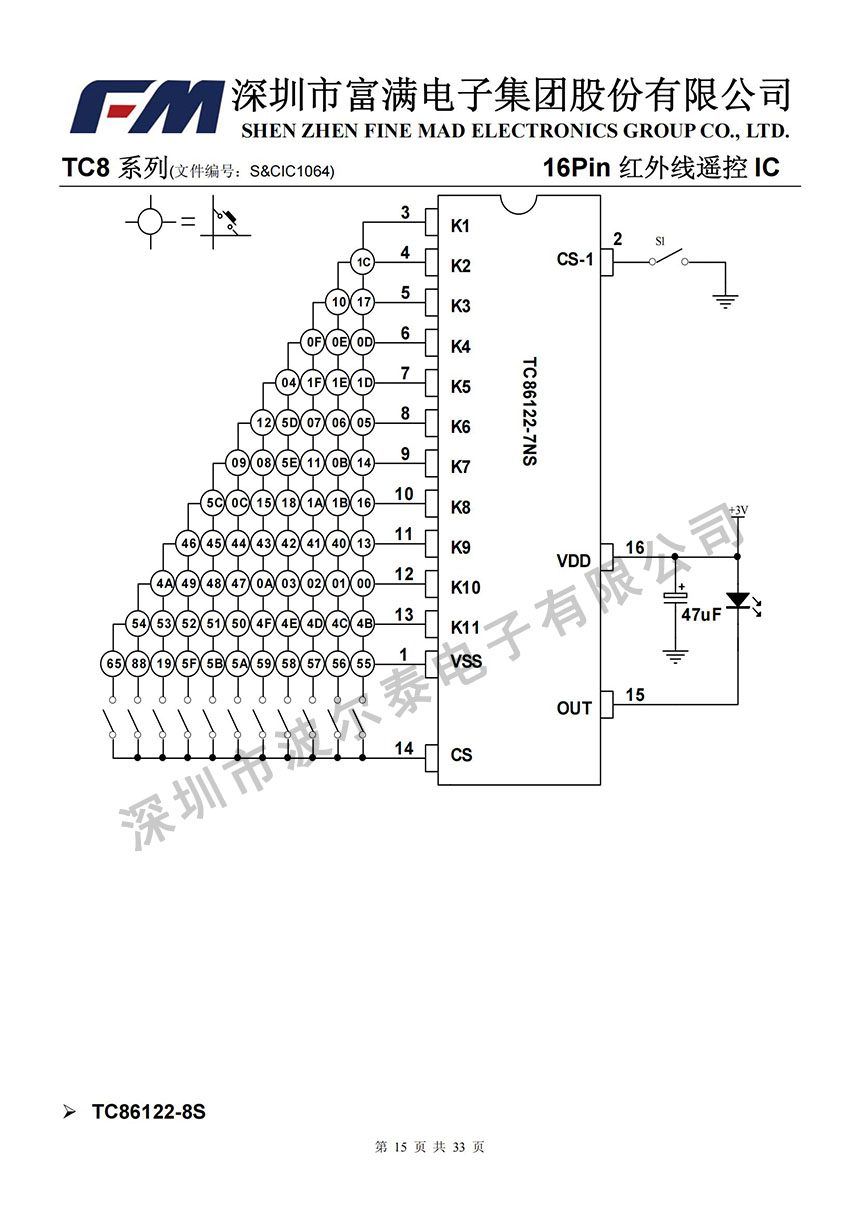

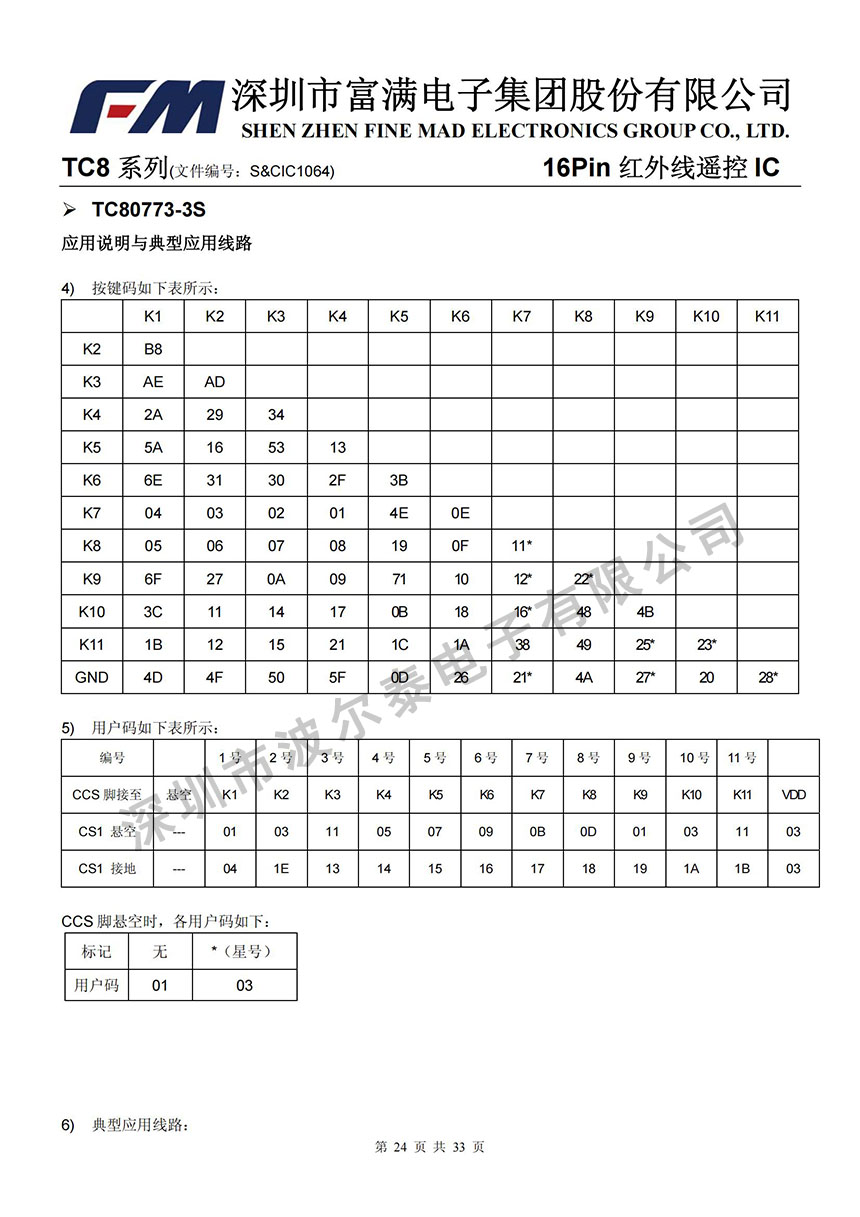

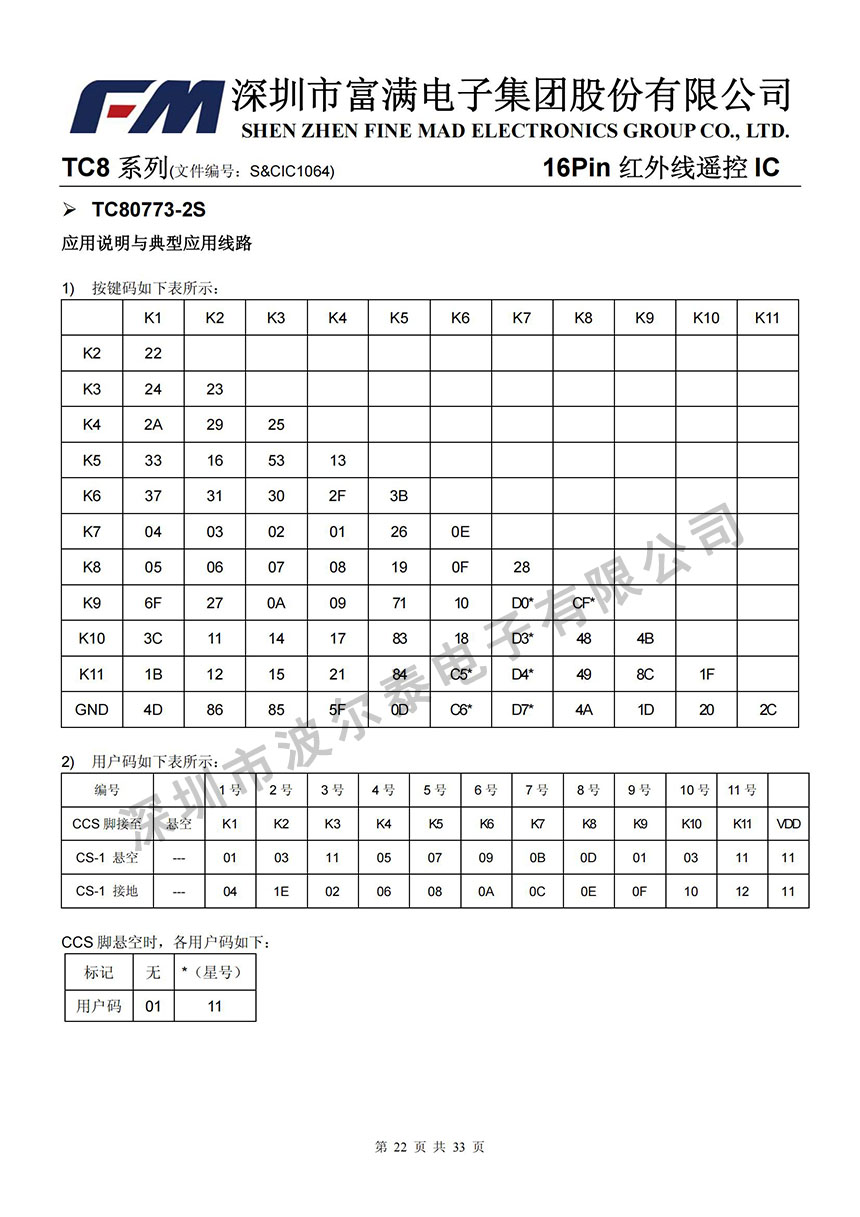

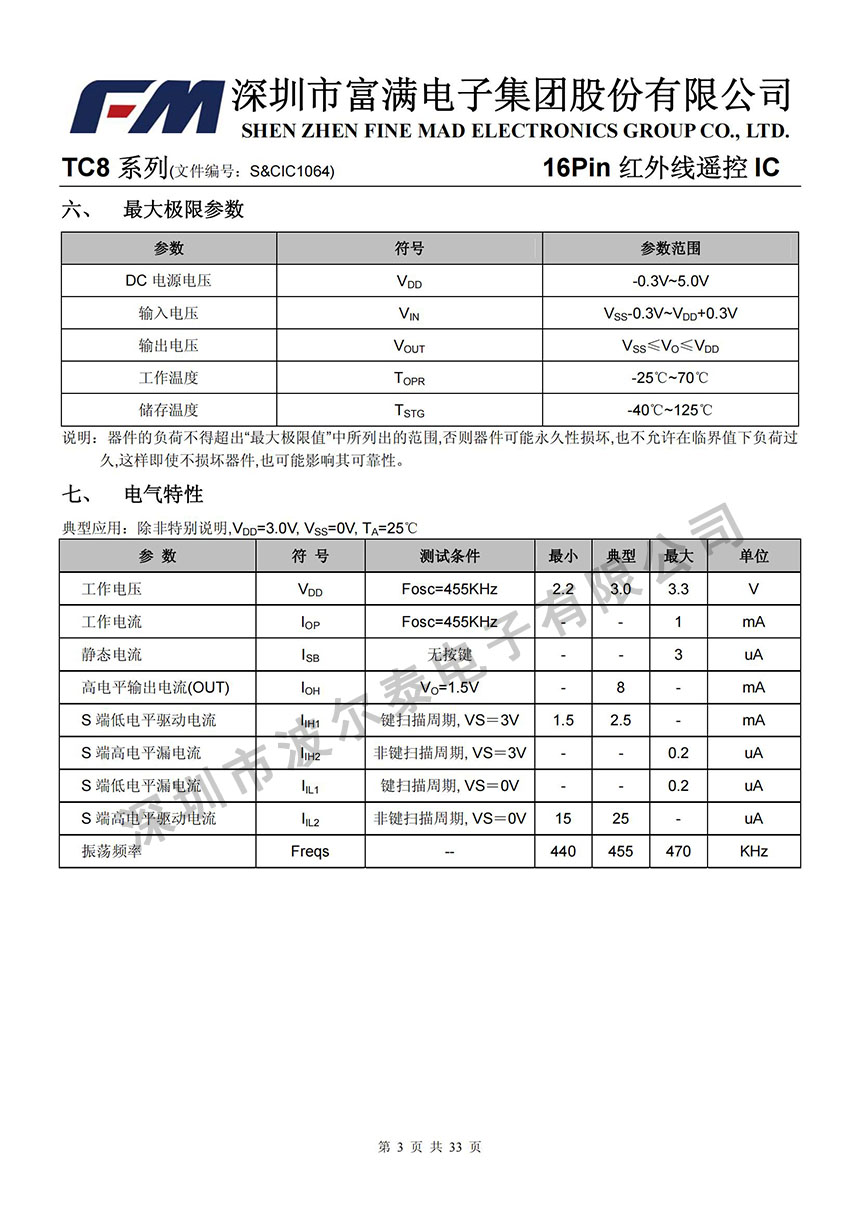

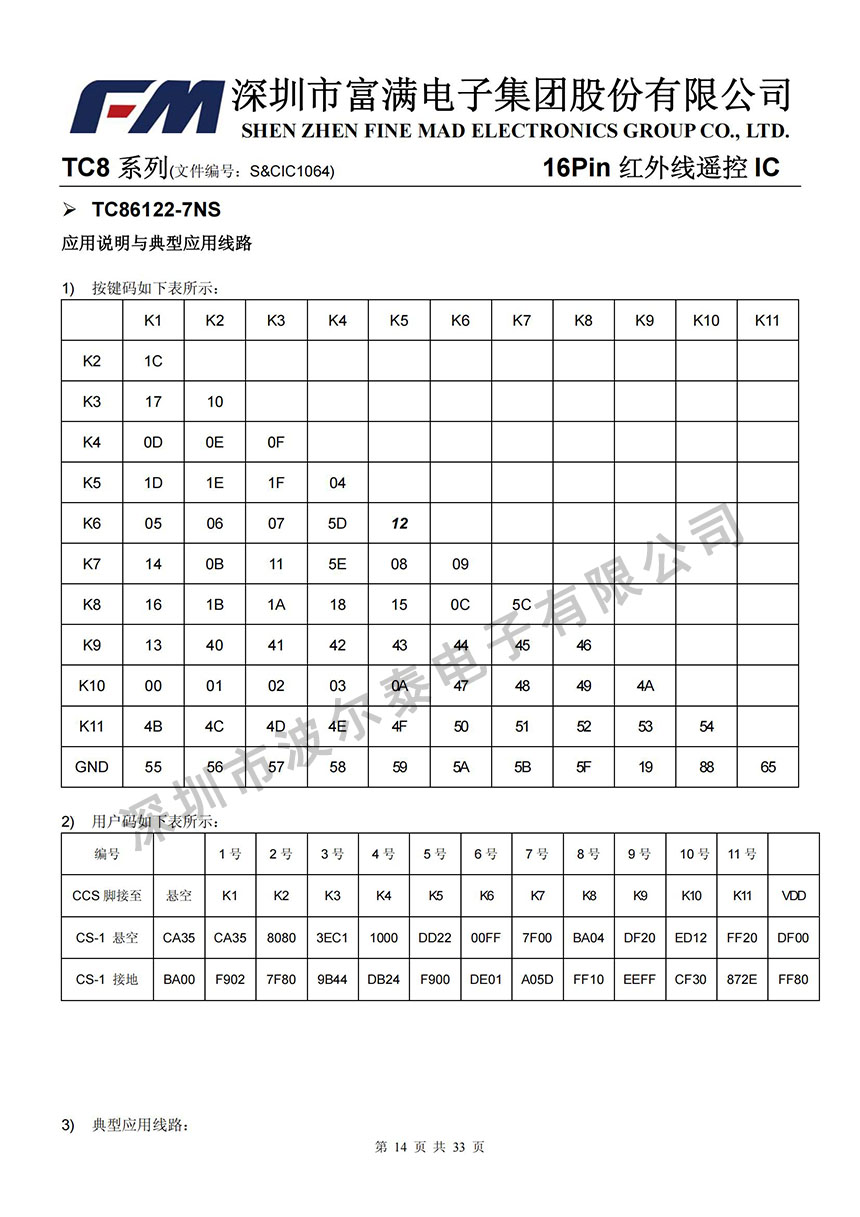

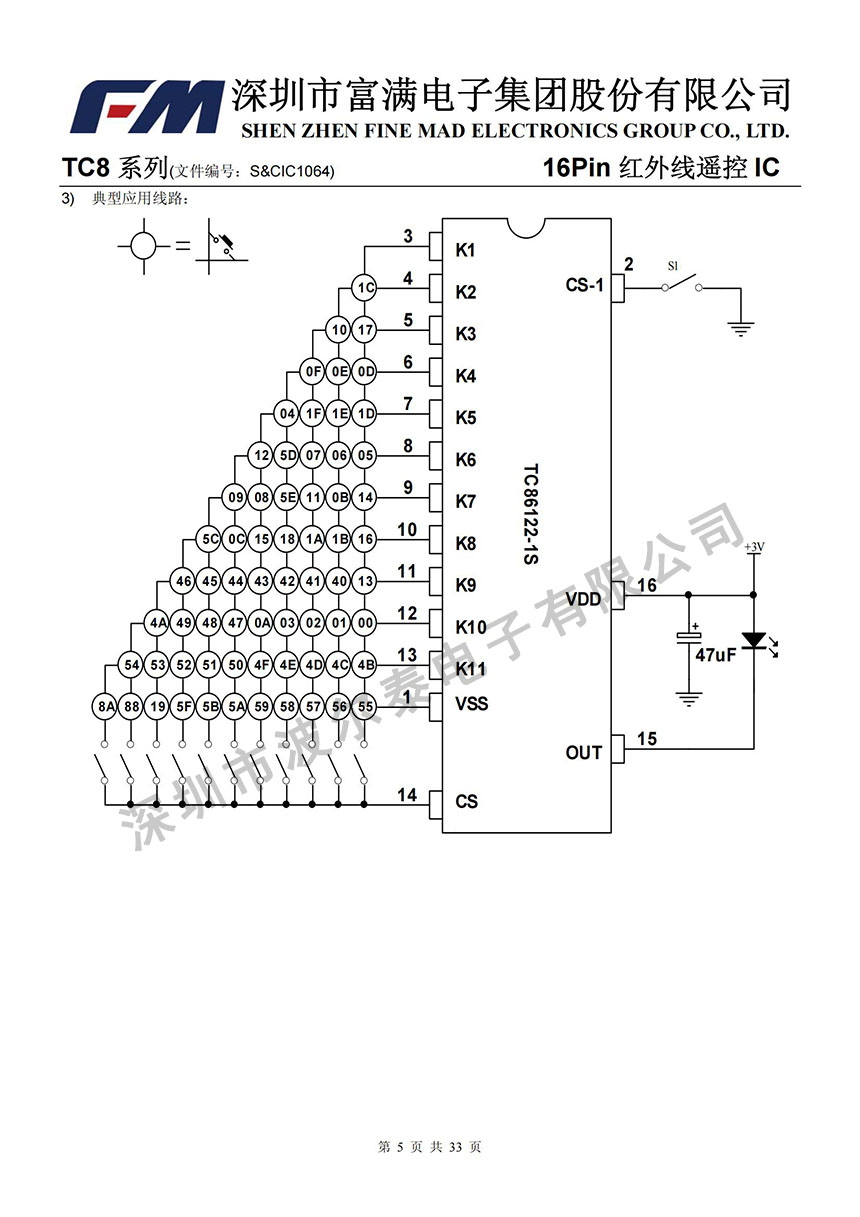

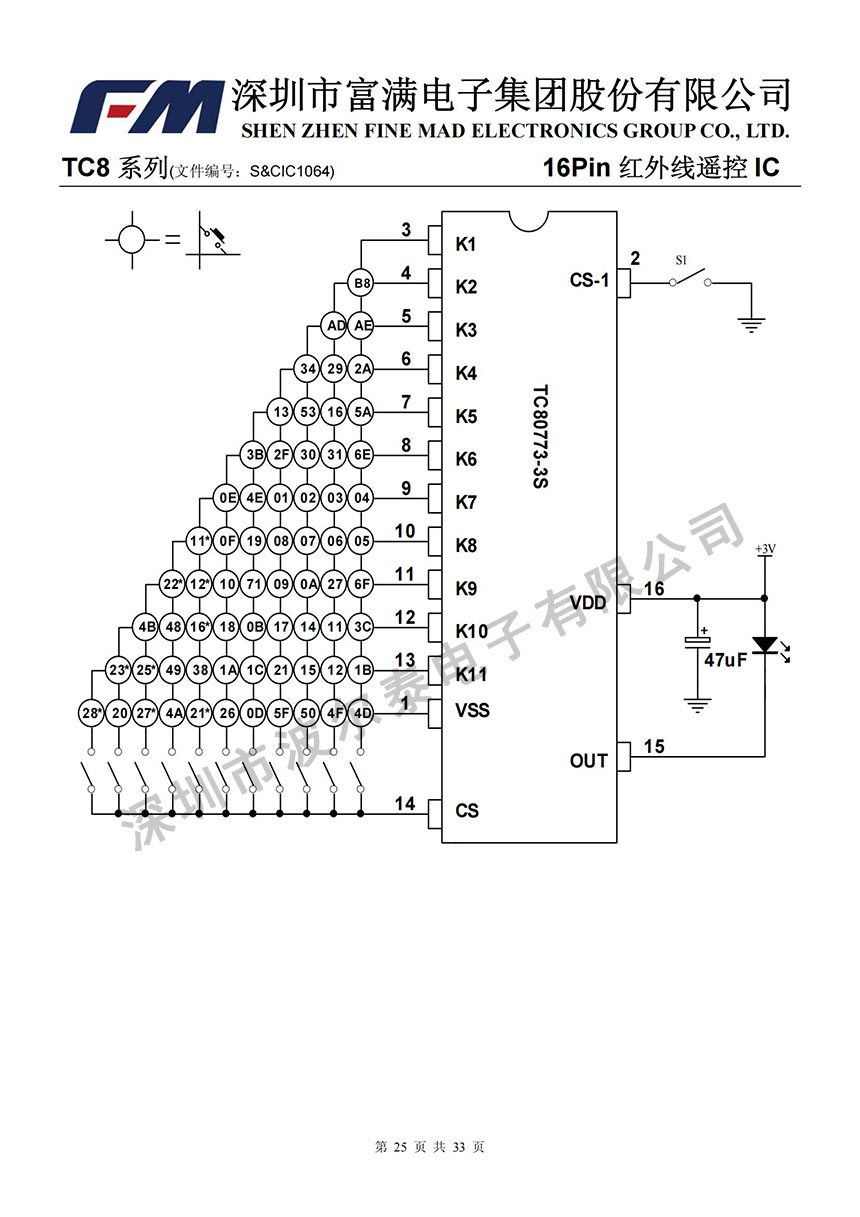

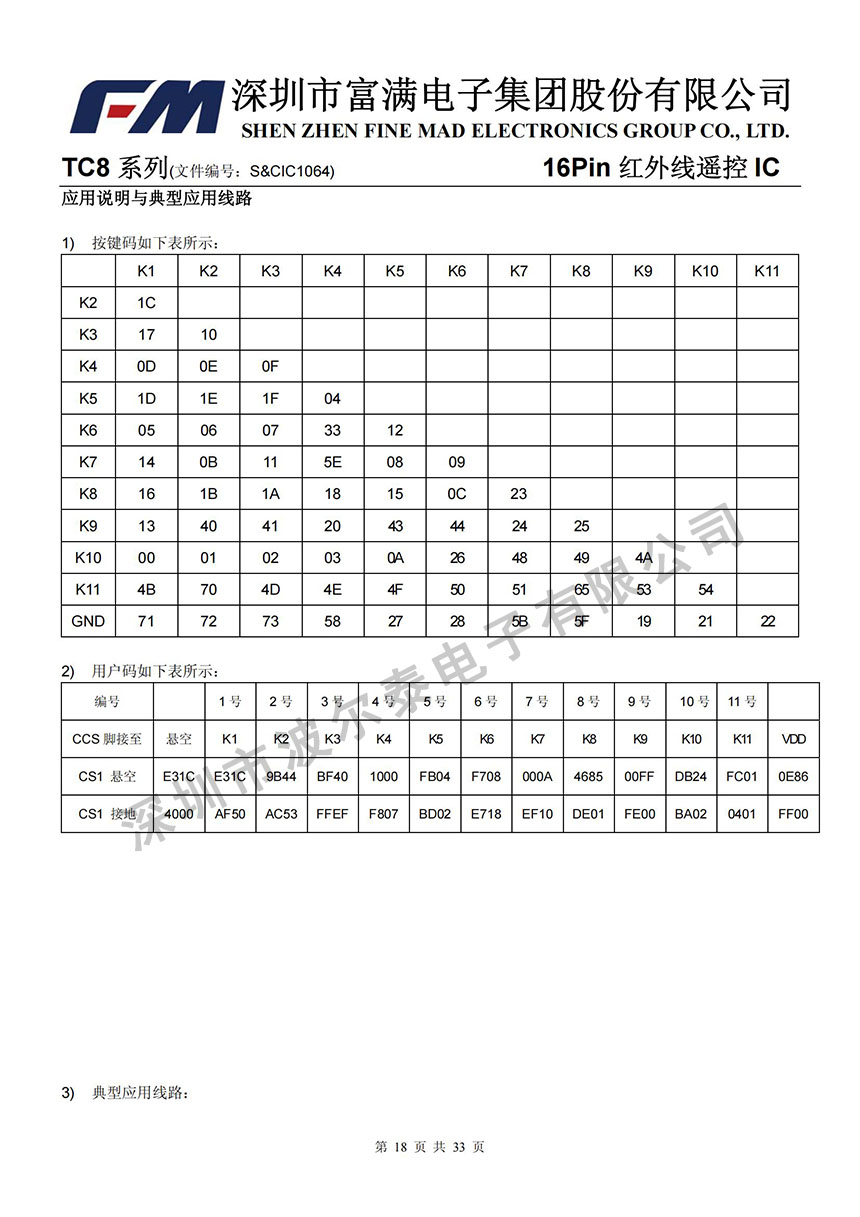

FM-TC8系列_00.jpgFM-TC8系列_01.jpgFM-TC8系列_02.jpgFM-TC8系列_03.jpgFM-TC8系列_04.jpgFM-TC8系列_05.jpgFM-TC8系列_06.jpgFM-TC8系列_07.jpgFM-TC8系列_08.jpgFM-TC8系列_09.jpgFM-TC8系列_10.jpgFM-TC8系列_11.jpgFM-TC8系列_12.jpgFM-TC8系列_13.jpgFM-TC8系列_14.jpgFM-TC8系列_15.jpgFM-TC8系列_16.jpgFM-TC8系列_17.jpgFM-TC8系列_18.jpgFM-TC8系列_19.jpgFM-TC8系列_20.jpgFM-TC8系列_21.jpgFM-TC8系列_22.jpgFM-TC8系列_23.jpgFM-TC8系列_24.jpgFM-TC8系列_25.jpgFM-TC8系列_26.jpgFM-TC8系列_27.jpgFM-TC8系列_28.jpgFM-TC8系列_29.jpgFM-TC8系列_30.jpgFM-TC8系列_31.jpgFM-TC8系列_32.jpg
