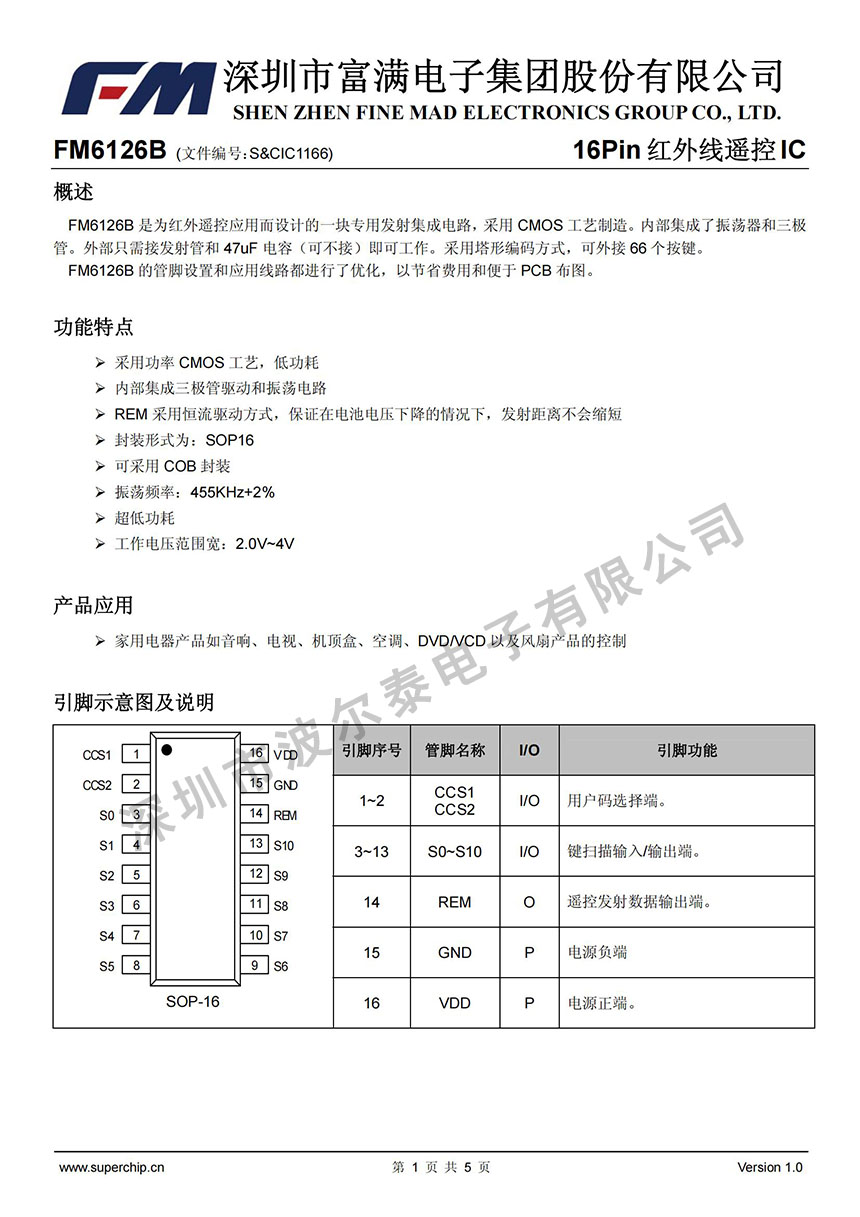

概述

FM6126B 是为红外遥控应用而设计的一块专用发射集成电路，采用 CMOS 工艺制造。内部集成了振荡器和三极管。外部只需接发射管和 47uF 电容（可不接）即可工作。采用塔形编码方式，可外接 66 个按键。

FM6126B 的管脚设置和应用线路都进行了优化，以节省费用和便于 PCB 布图。

功能特点

¾ 采用功率 CMOS 工艺，低功耗

¾ 内部集成三极管驱动和振荡电路

¾ REM 采用恒流驱动方式，保证在电池电压下降的情况下，发射距离不会缩短

¾ 封装形式为：SOP16

¾ 可采用 COB 封装

¾ 振荡频率：455KHz+2%

¾ 超低功耗

¾ 工作电压范围宽：2.0V~4V

产品应用

¾ 家用电器产品如音响、电视、机顶盒、空调、DVD/VCD 以及风扇产品的控制
