概述

FM6124 是一款专为 LED 模块和显示器设计的驱动 IC，具有 16 路恒定的电流输出驱动能力。

FM6124 采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。

FM6124 采用加强的消隐功能设计，具有极佳的消隐效果。同时 FM6124 具有极佳的抗干扰特性，恒流及低灰效果不受 PCB 板的影响。并可选用不同的外接电阻对输出级电流大小进行任意调节，精确控制 LED 的发光亮度。

FM6124 在显示过程(OE 的下降沿)会缓存 16bit 显示数据，所以系统在 FM6124 显示的过程中可以再继续存入 16bit 串行数据，相比通用恒流源芯片，刷新率可以提高 50%以上。

FM6124 内部采用了电流精确控制技术，可使片间误差低于±3.5%，通道间误差低于±2%。

特点

 16 路等电流输出通道

 输出电流设定范围： 0.5～35mA×16@VDD=5V 路恒定电流输出 0.5～25mA×16@VDD=3.3V 路恒定电流输出

 电流精度通道间的电流非一致性：±1.25%(一般值) ±2%(最大值) 芯片间的电流非一致性：±2%(一般值) ±3.5%(最大值)

 快速输出电流响应（最小值）：30ns@VDD=5V

 I/O 施密特触发器触发输入

 数据传输频率：fMAX=30MHz(最大)

 ESD HBM PASS 4KV

 供电电压：VDD=3.3～6V

 工作温度范围：Topr=-40～85℃

 具有改善灯珠损坏功能

 具有极佳的消隐效果

 有效地消除第一行偏暗、低灰色块、低灰偏色和低灰麻点现象

 具有极佳的抗干扰能力和低灰度效果

 改善因灯珠损坏产生的毛毛虫现象

 集成双缓存，刷新率比通用恒流芯片提高 50%以上

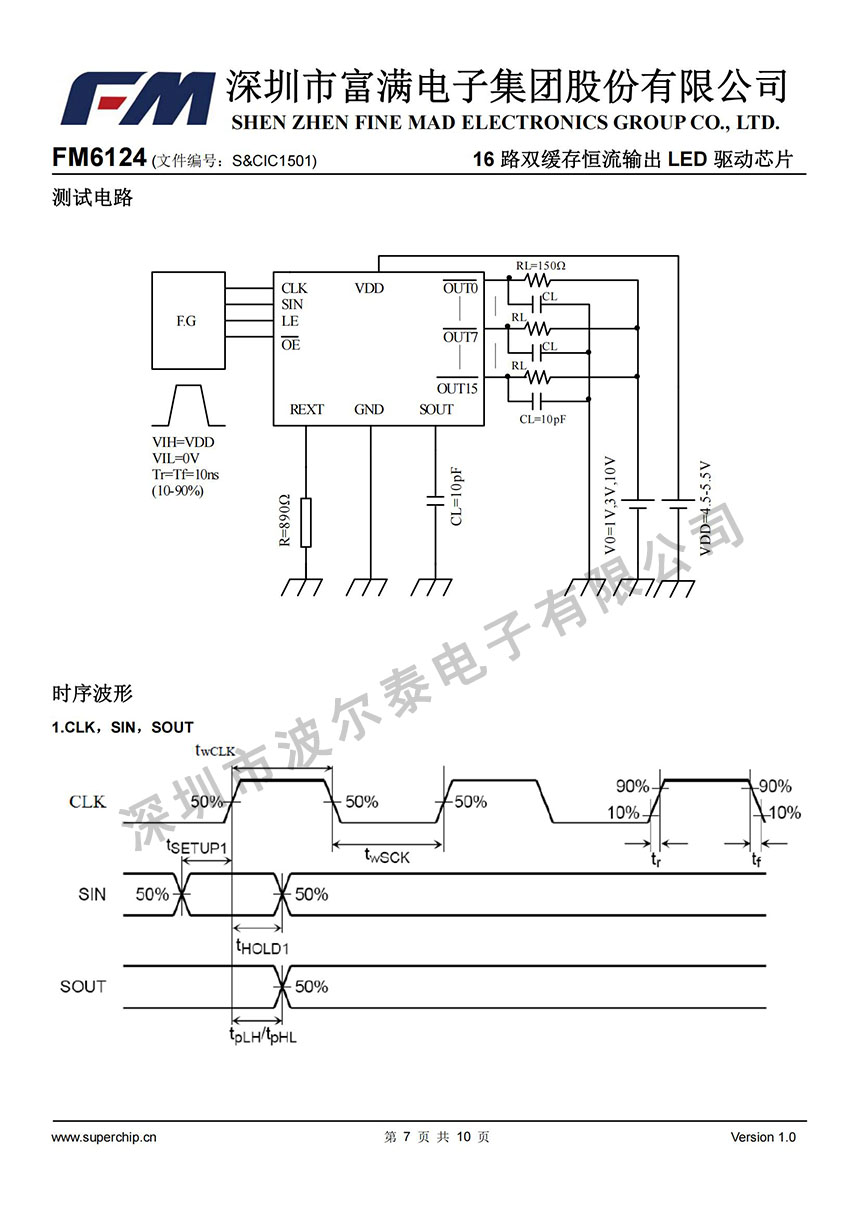

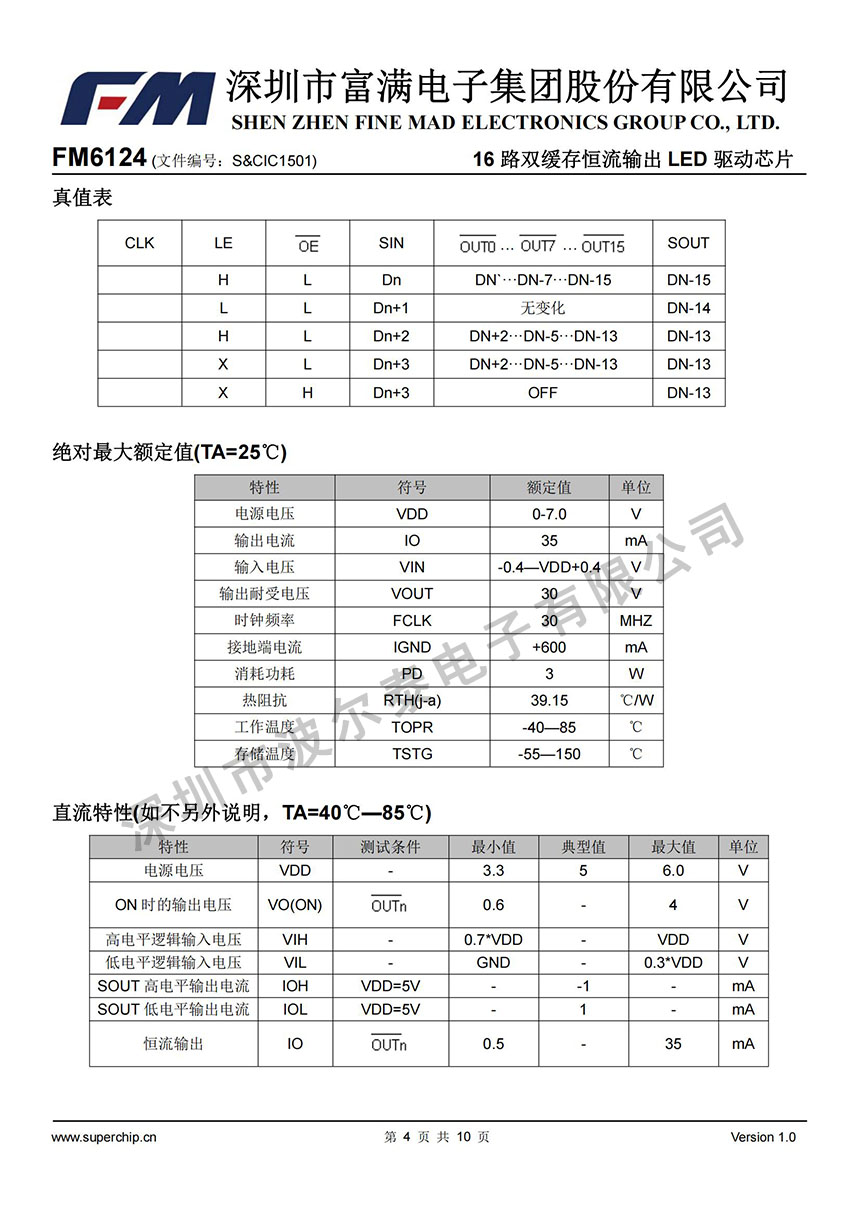

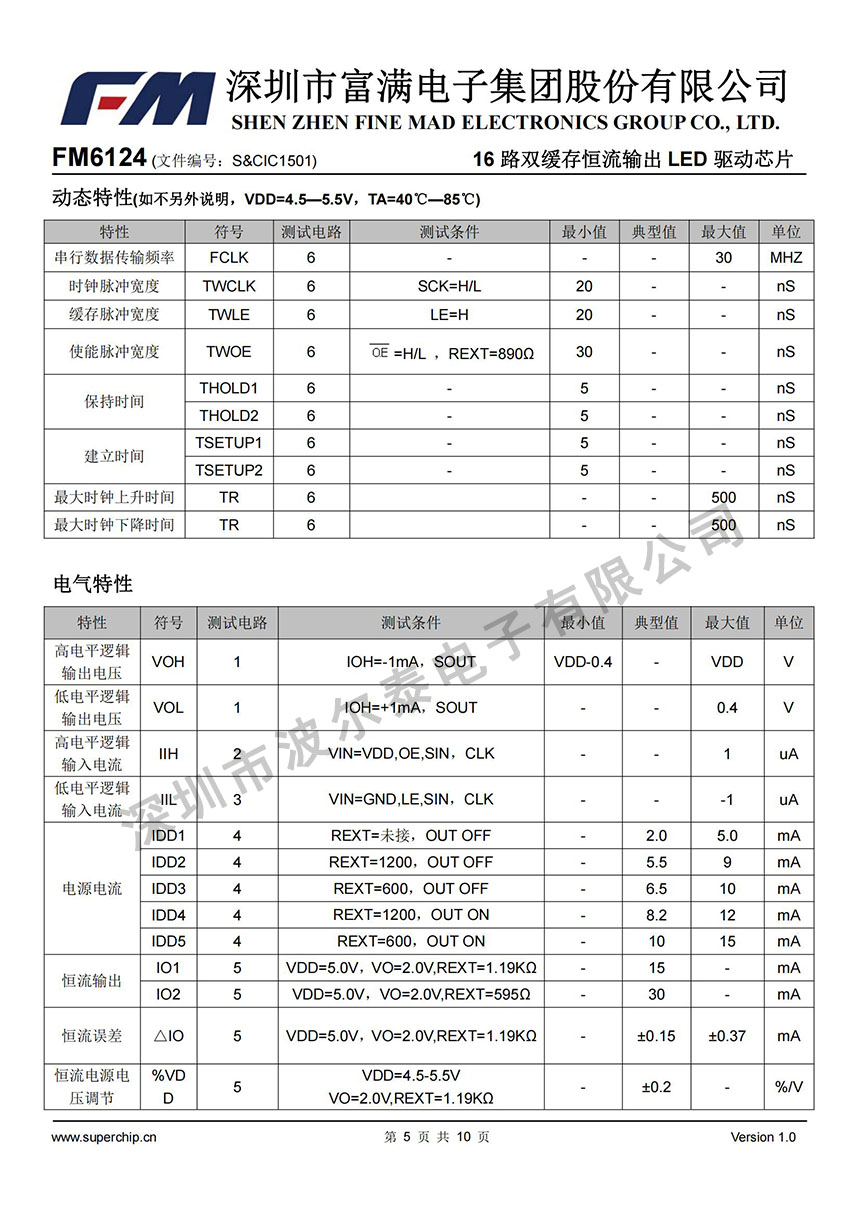

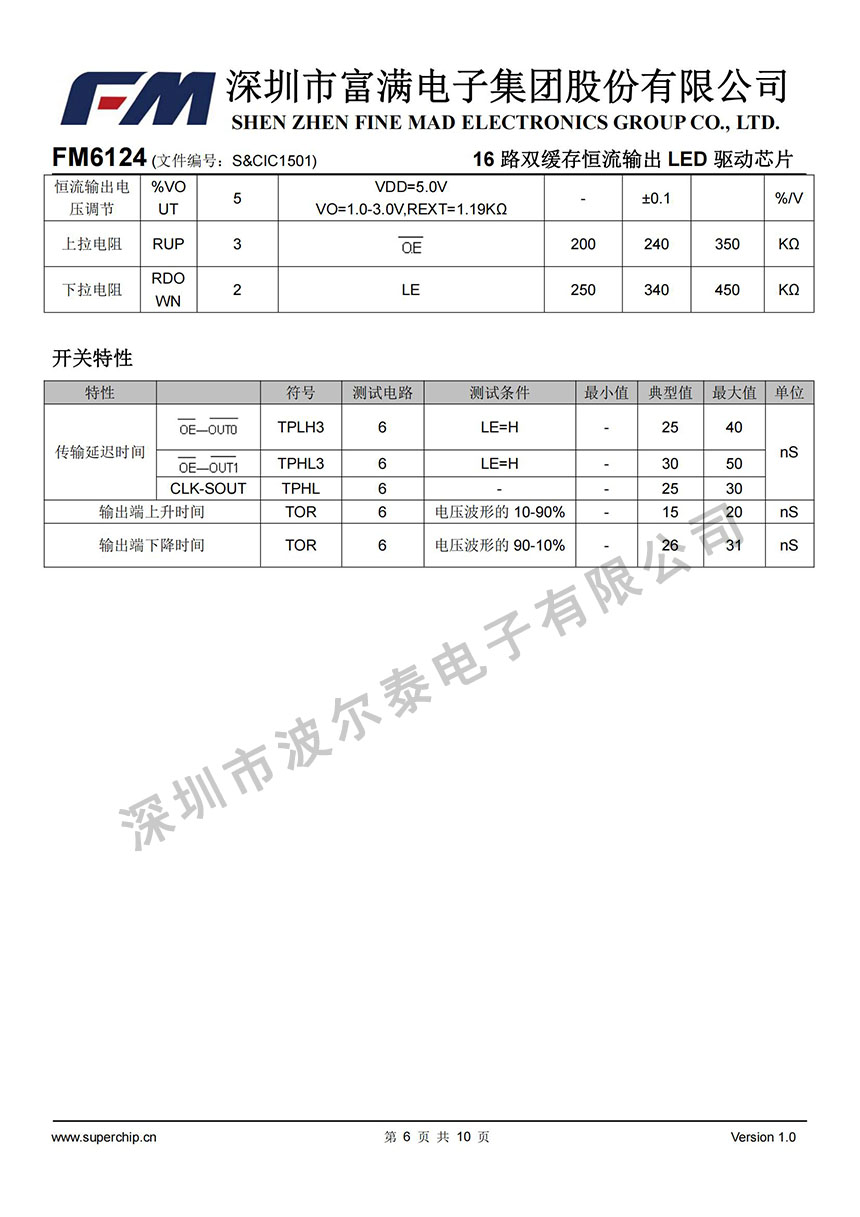

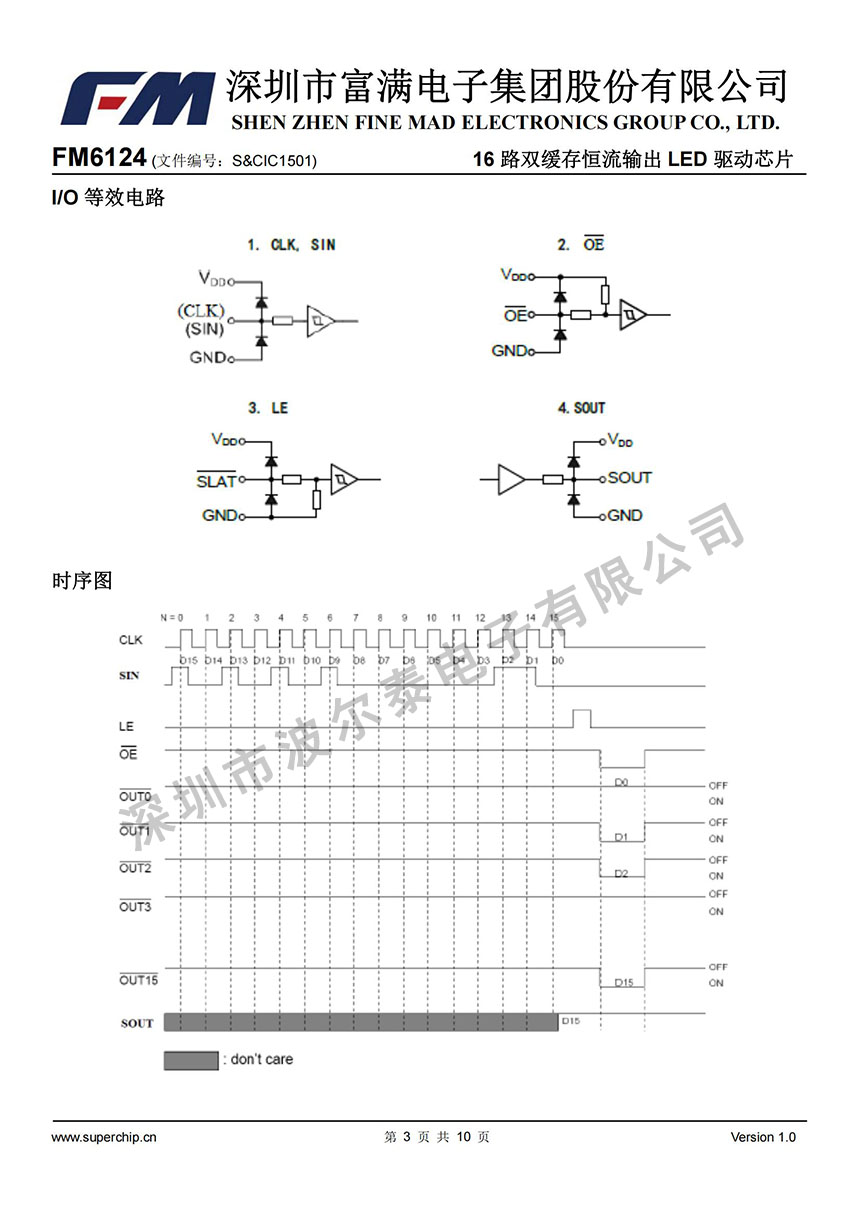

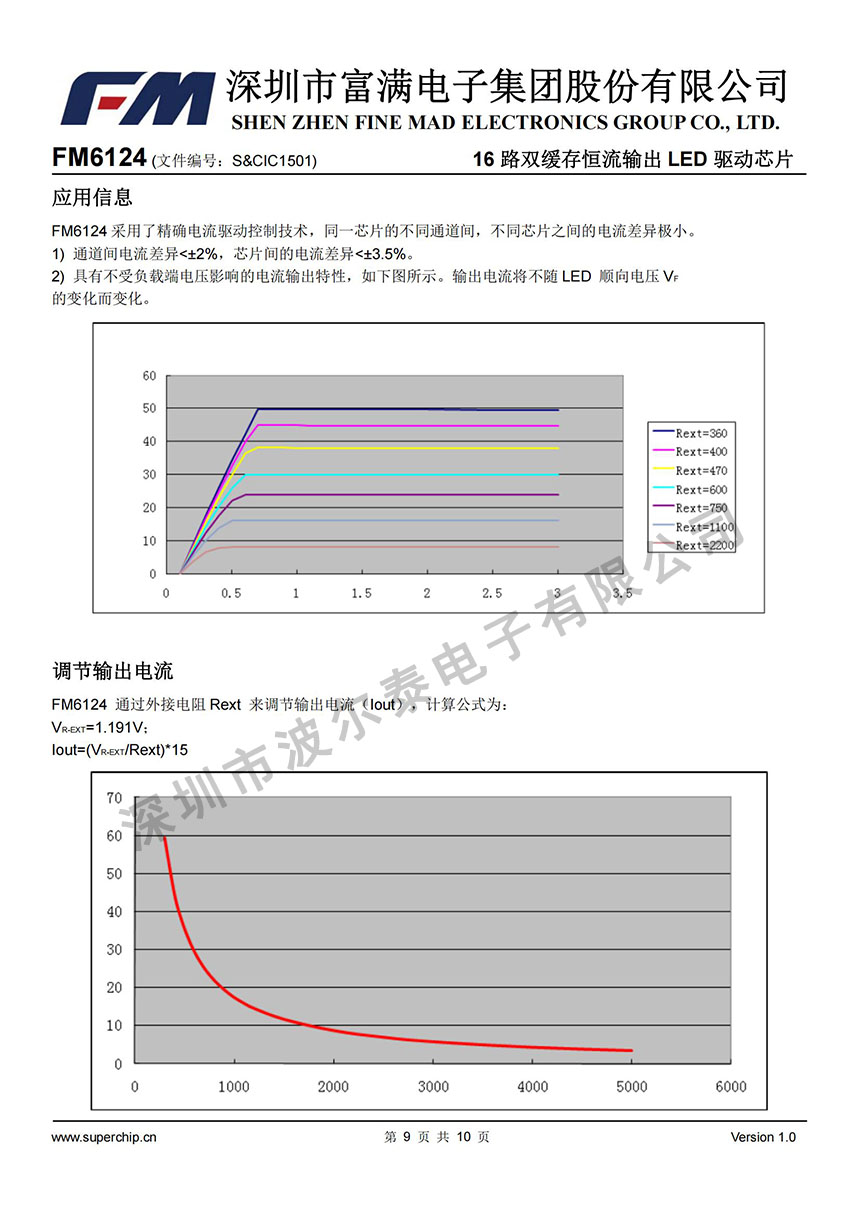

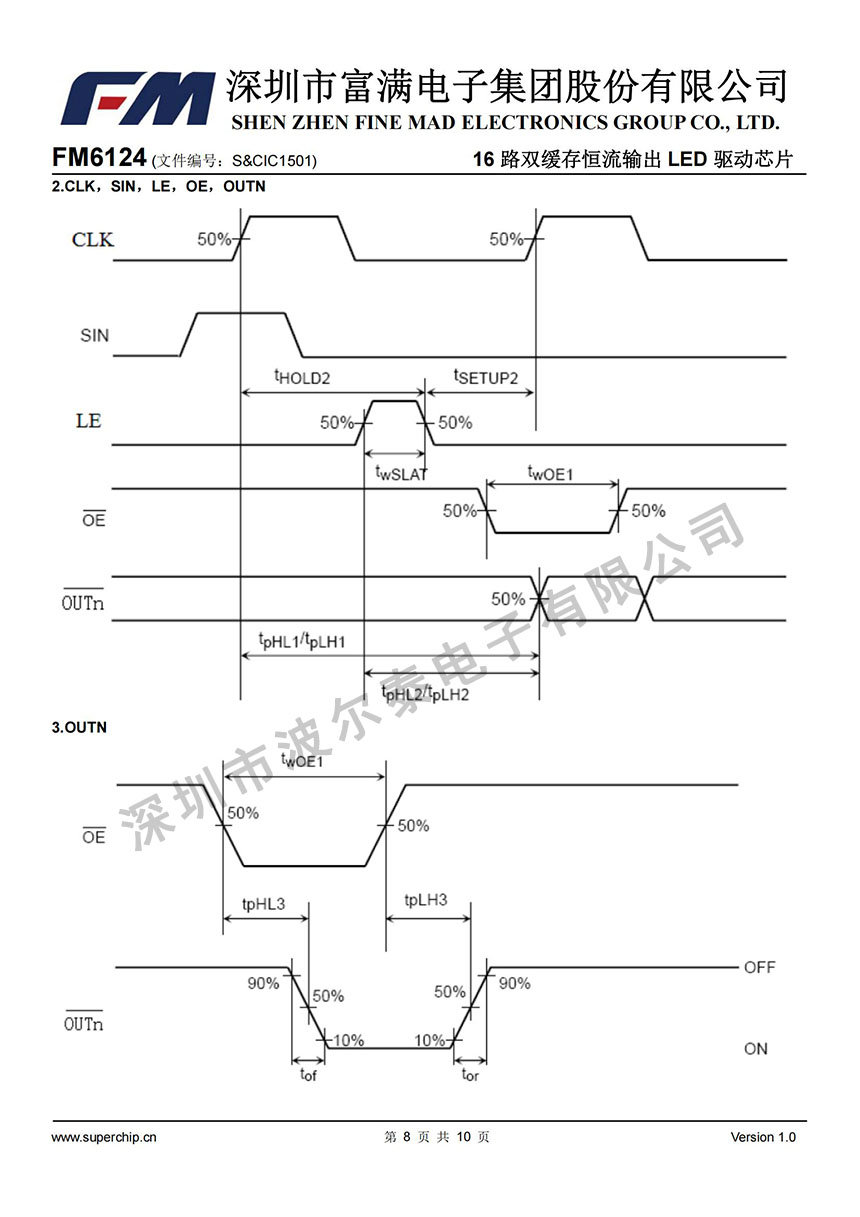

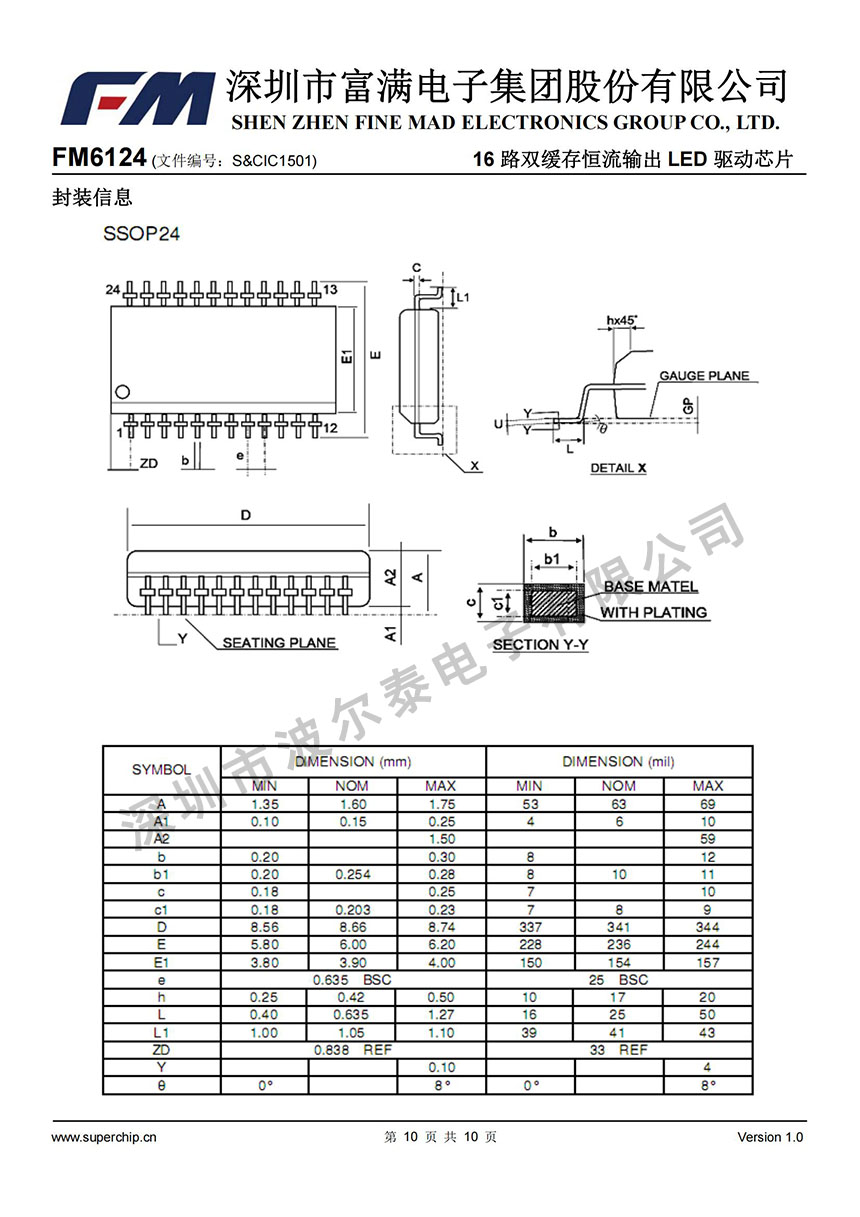

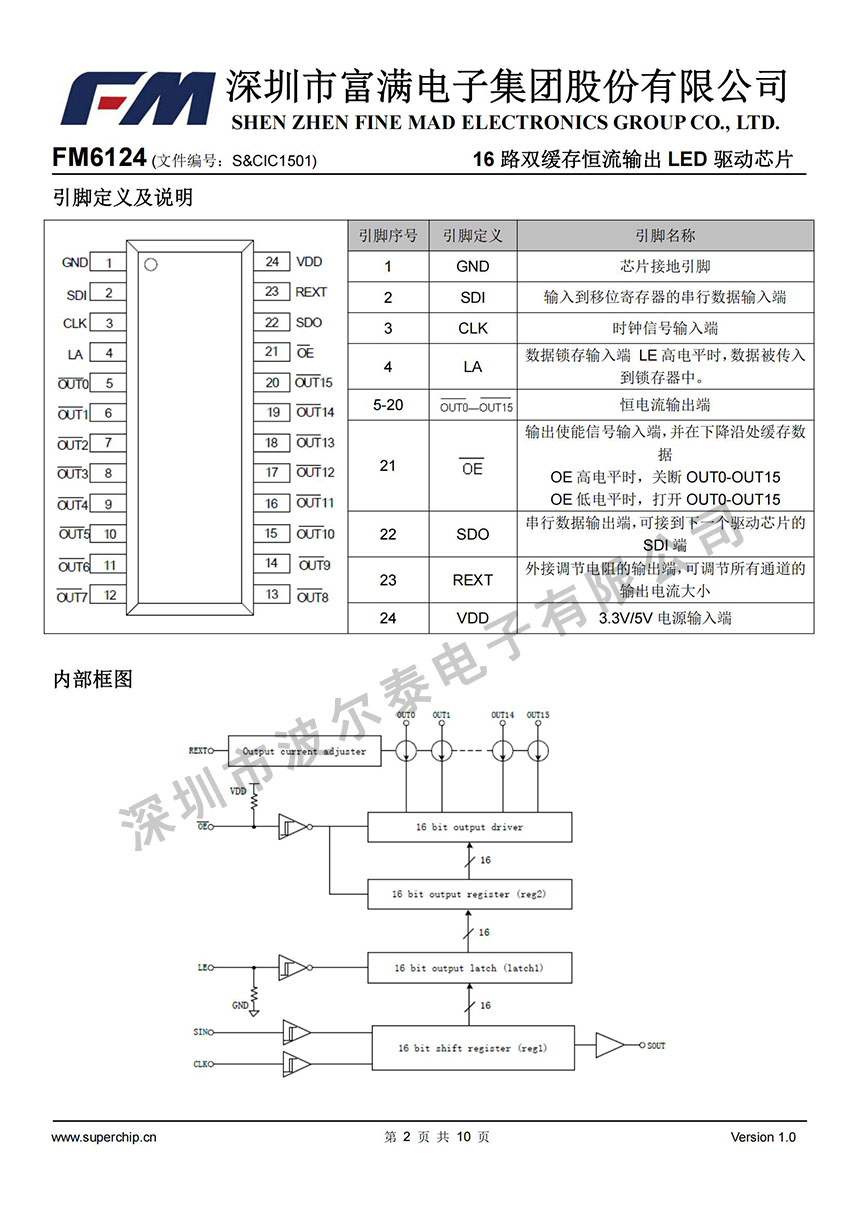

 封装形式：SSOP-24
