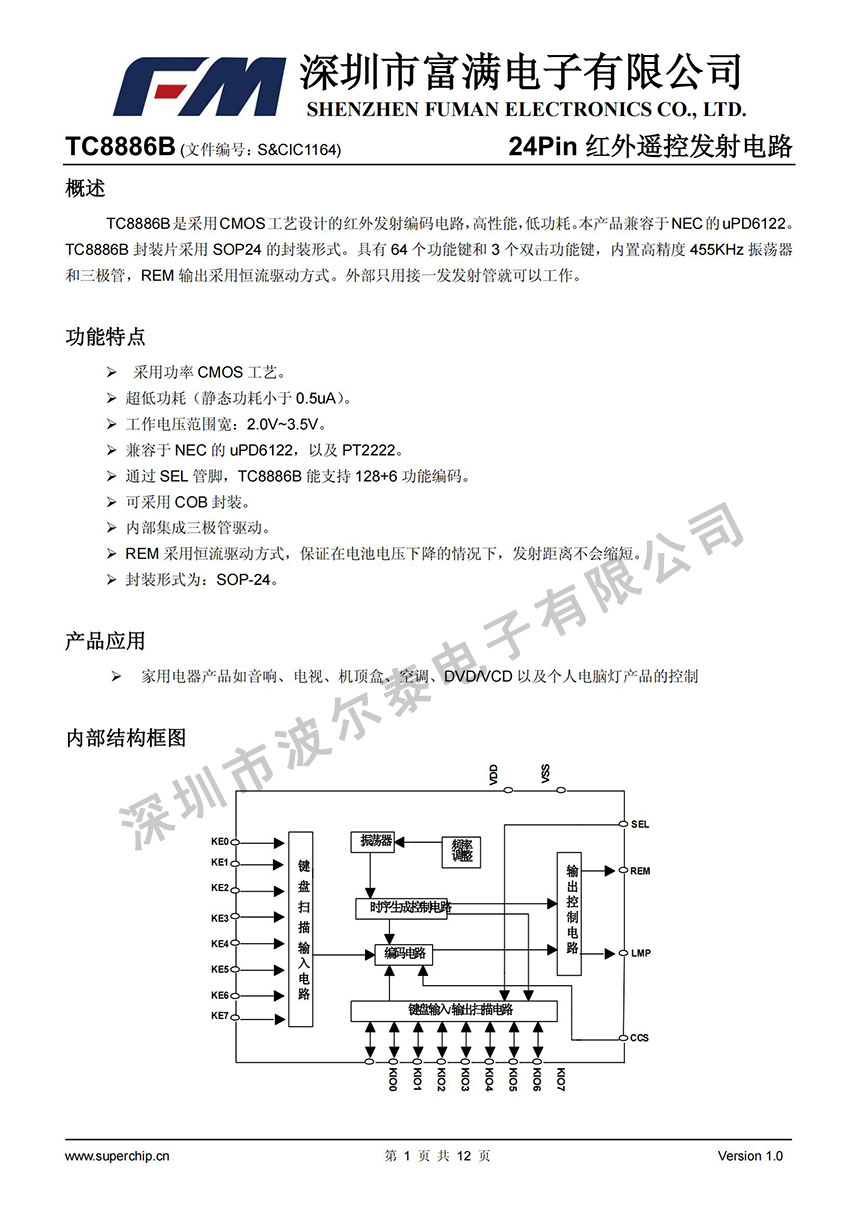

概述

TC8886B是采用CMOS工艺设计的红外发射编码电路，高性能，低功耗。

本产品兼容于NEC的uPD6122。

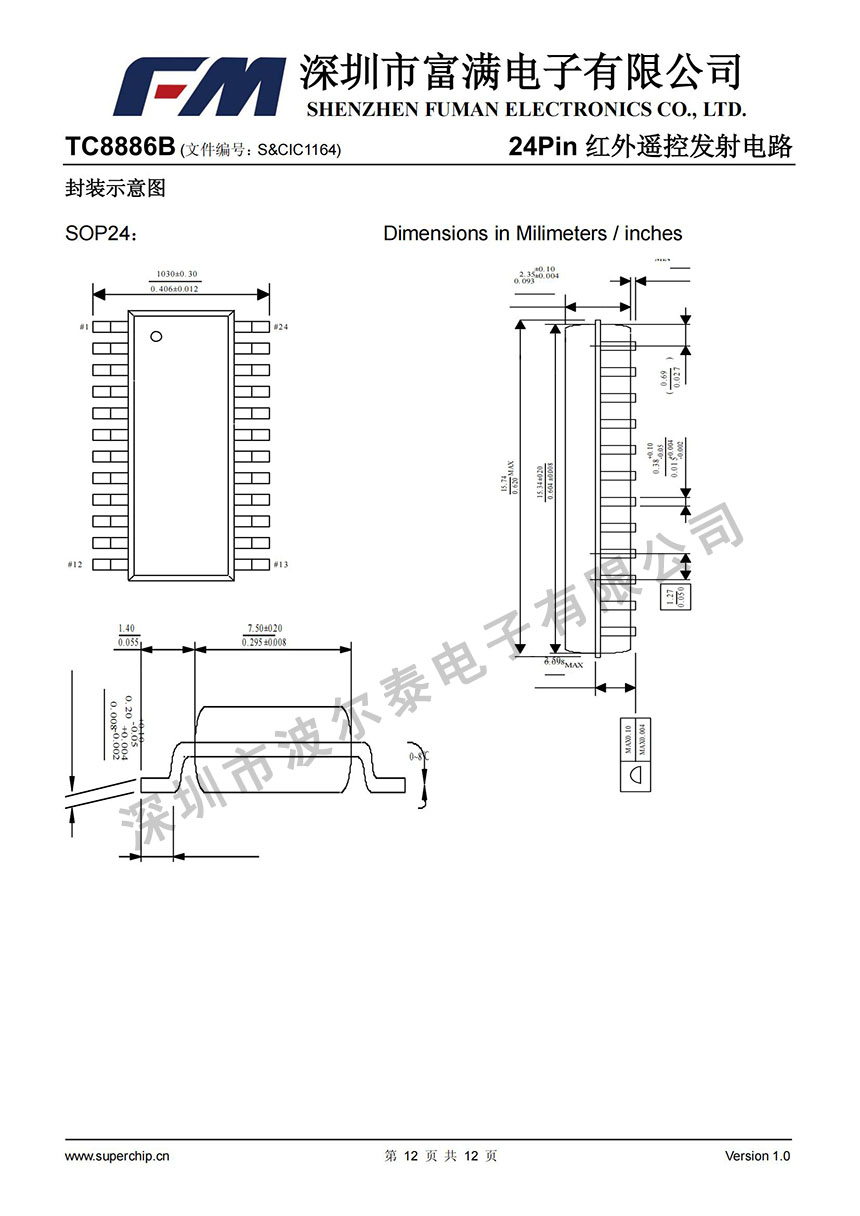

TC8886B 封装片采用 SOP24 的封装形式。

具有 64 个功能键和 3 个双击功能键，内置高精度 455KHz 振荡器和三极管，REM 输出采用恒流驱动方式。外部只用接一发发射管就可以工作。

功能特点

 采用功率 CMOS 工艺。

 超低功耗（静态功耗小于 0.5uA）。

 工作电压范围宽：2.0V~3.5V。

 兼容于 NEC 的 uPD6122，以及 PT2222。

 通过 SEL 管脚，TC8886B 能支持 128+6 功能编码。

 可采用 COB 封装。

 内部集成三极管驱动。

 REM 采用恒流驱动方式，保证在电池电压下降的情况下，发射距离不会缩短。

 封装形式为：SOP-24。

产品应用

 家用电器产品如音响、电视、机顶盒、空调、DVD/VCD 以及个人电脑灯产品的控制
