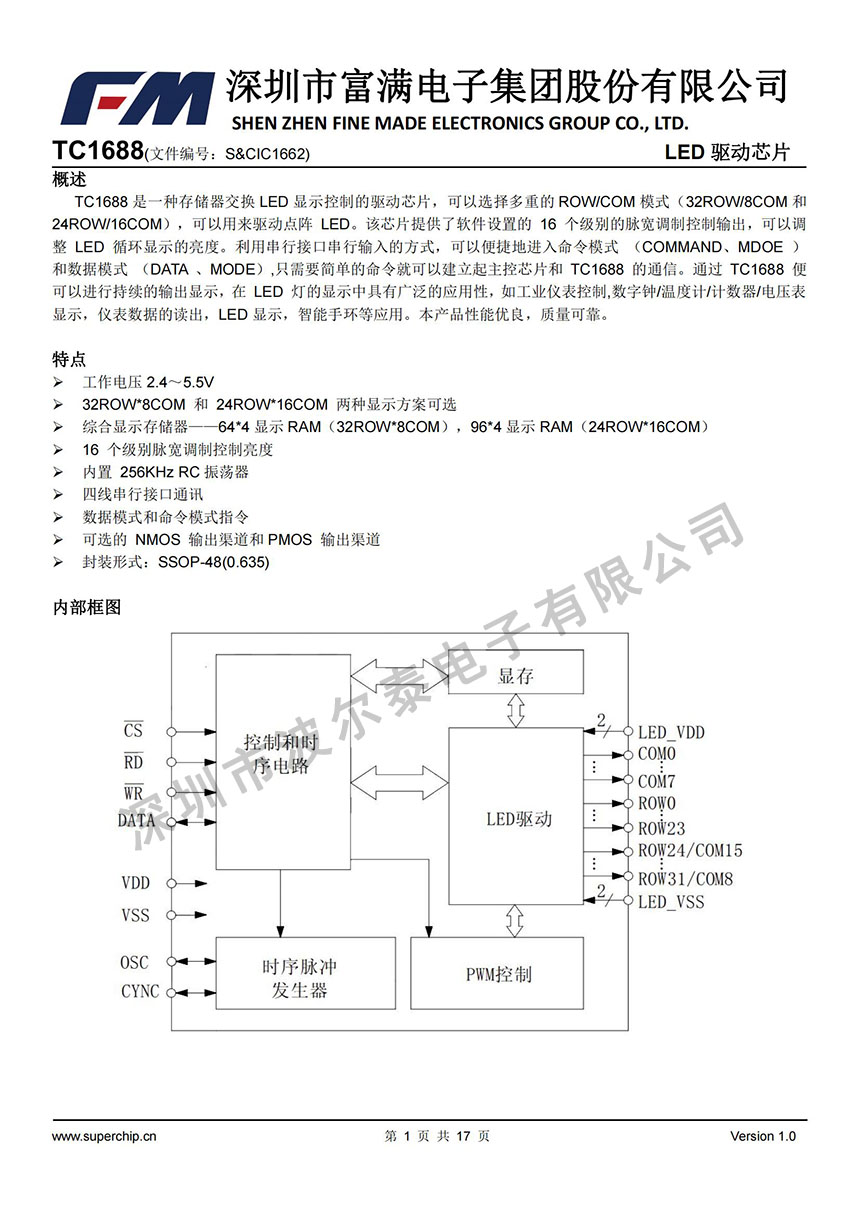

概述

TC1688 是一种存储器交换 LED 显示控制的驱动芯片，可以选择多重的 ROW/COM 模式（32ROW/8COM 和 24ROW/16COM），可以用来驱动点阵 LED。

该芯片提供了软件设置的 16 个级别的脉宽调制控制输出，可以调整 LED 循环显示的亮度。

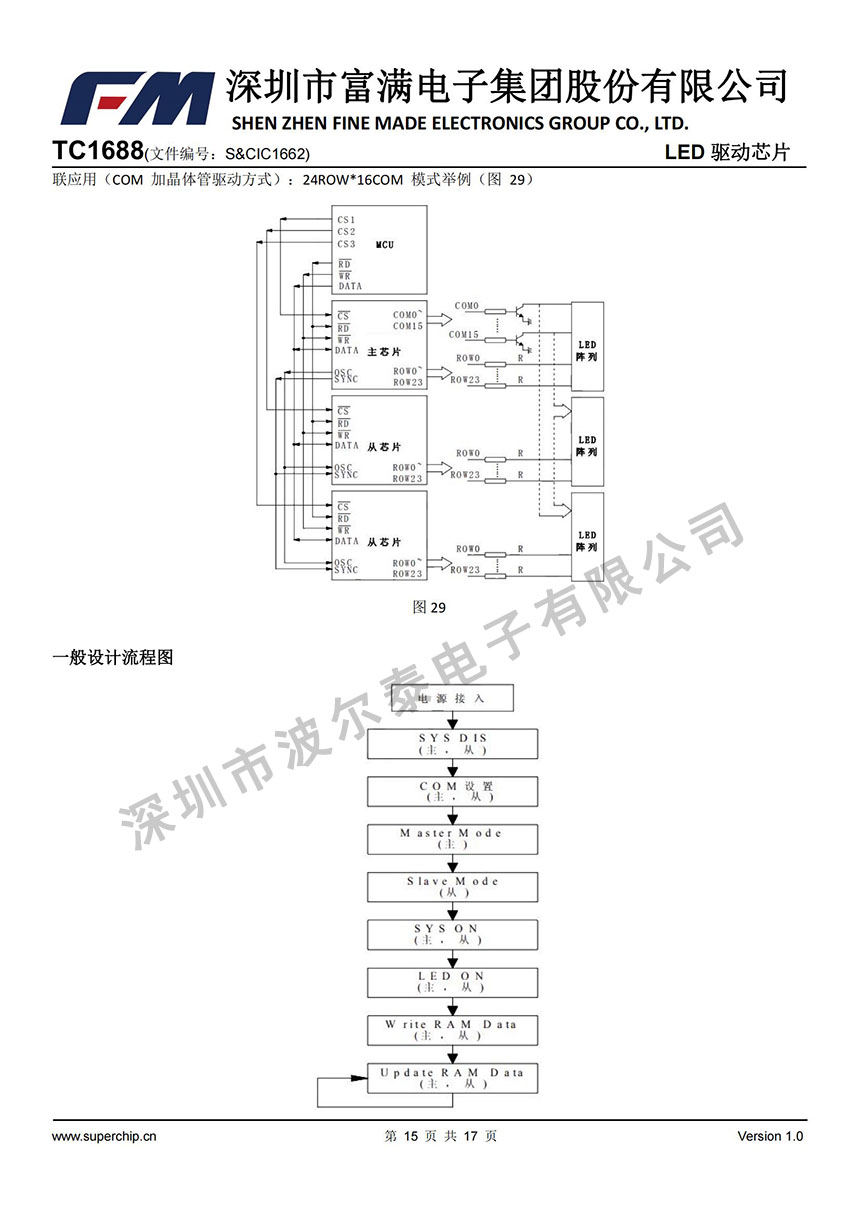

利用串行接口串行输入的方式，可以便捷地进入命令模式（COMMAND、MDOE ）和数据模式（DATA 、MODE）,只需要简单的命令就可以建立起主控芯片和 TC1688 的通信。

通过 TC1688 便可以进行持续的输出显示，在 LED 灯的显示中具有广泛的应用性，如工业仪表控制,数字钟/温度计/计数器/电压表显示，仪表数据的读出，LED 显示，智能手环等应用。

本产品性能优良，质量可靠。

特点

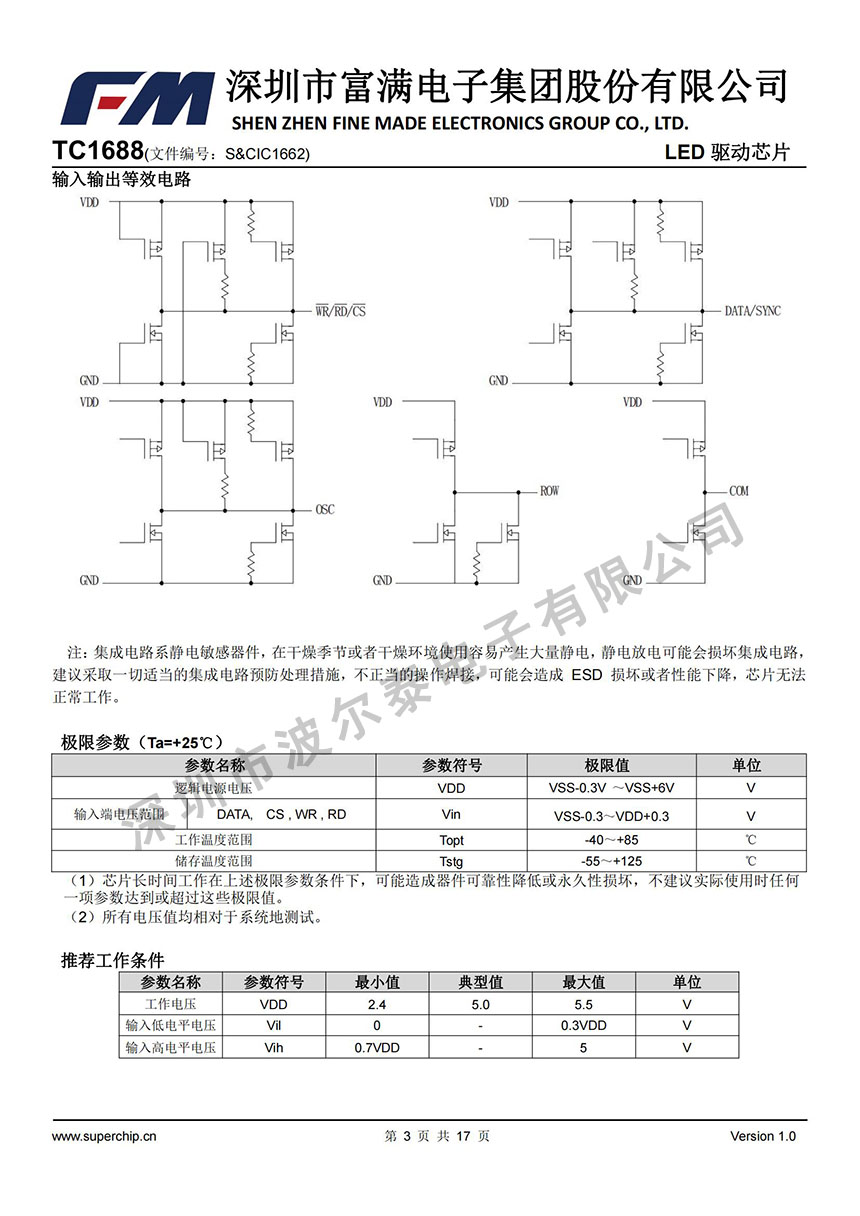

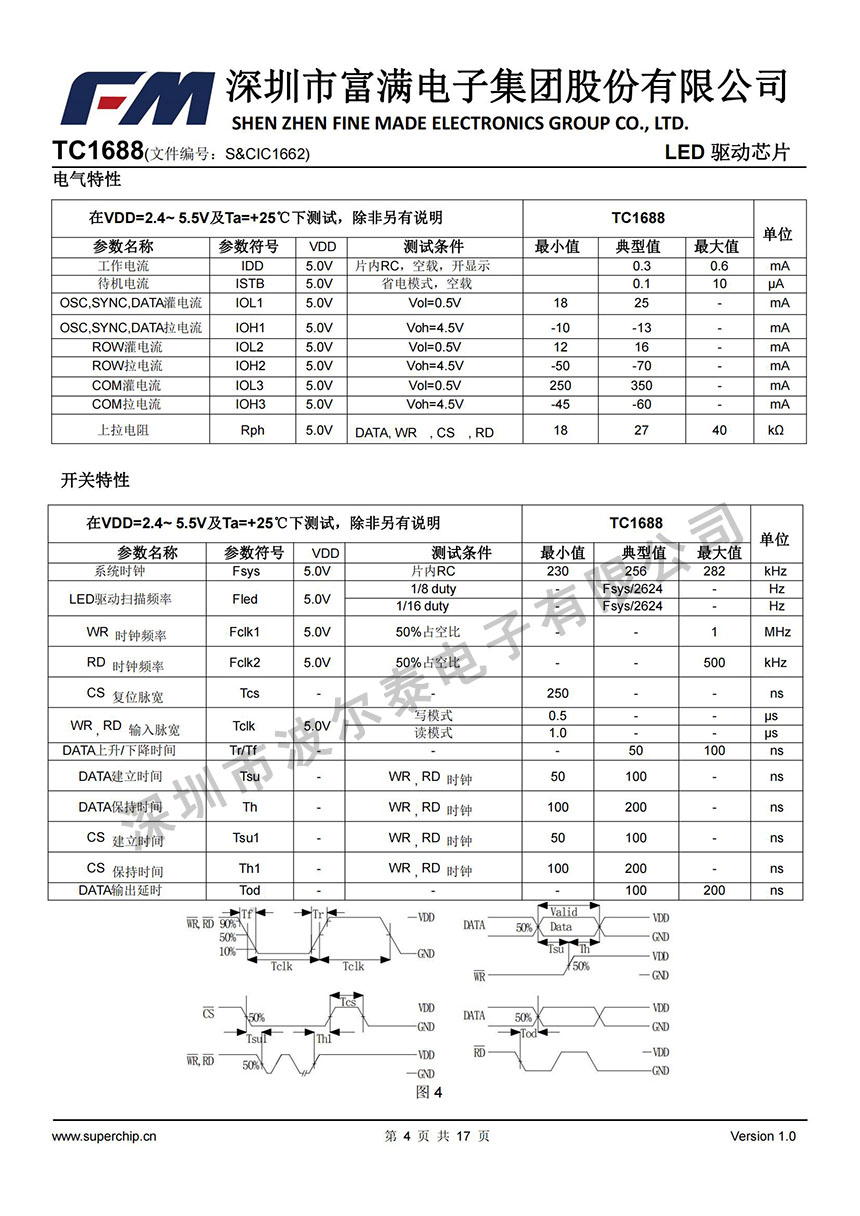

 工作电压 2.4～5.5V

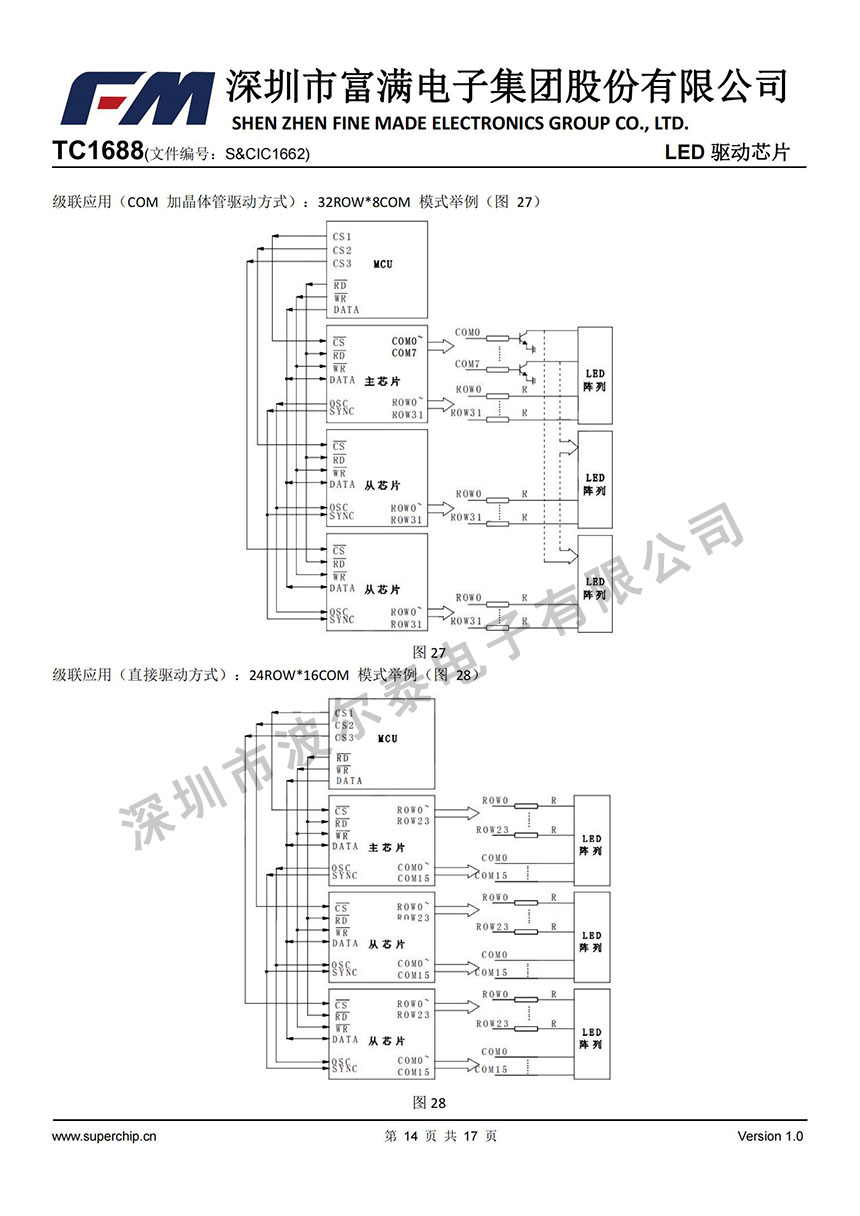

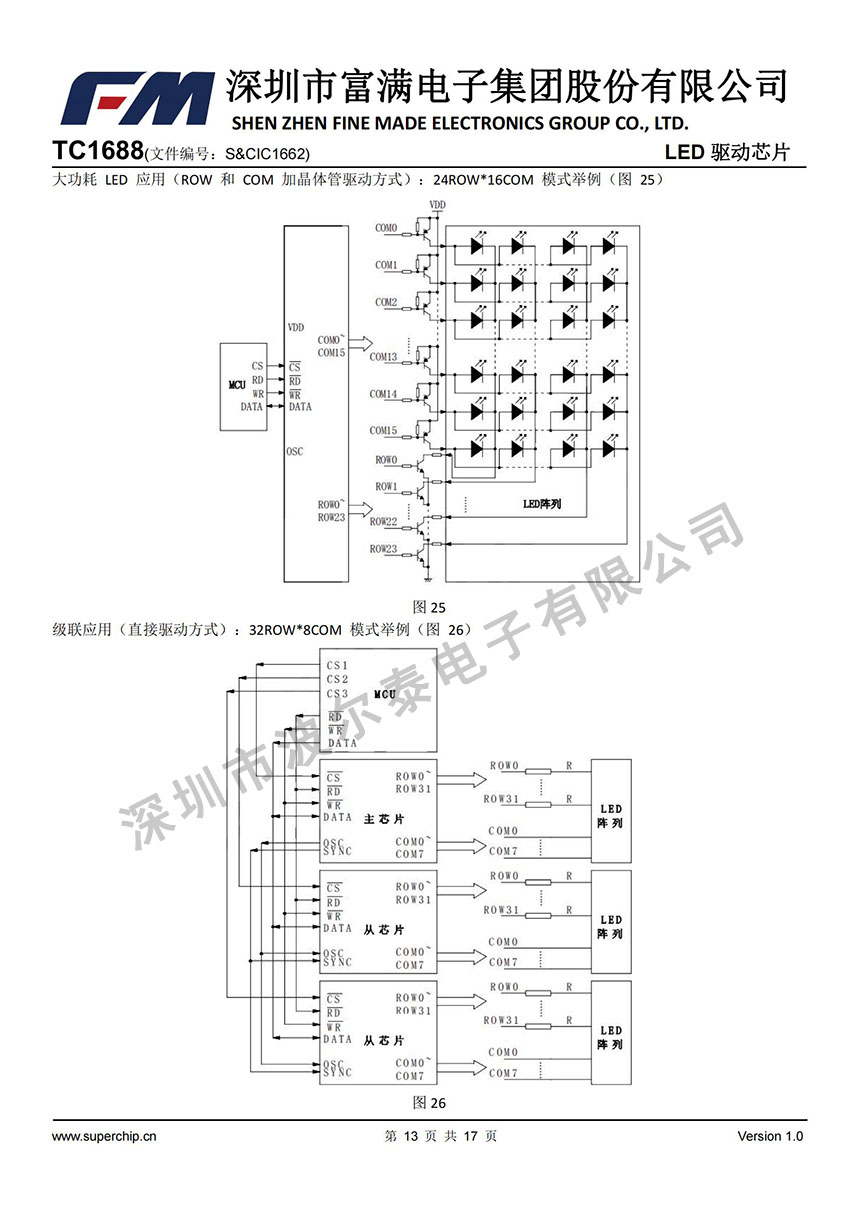

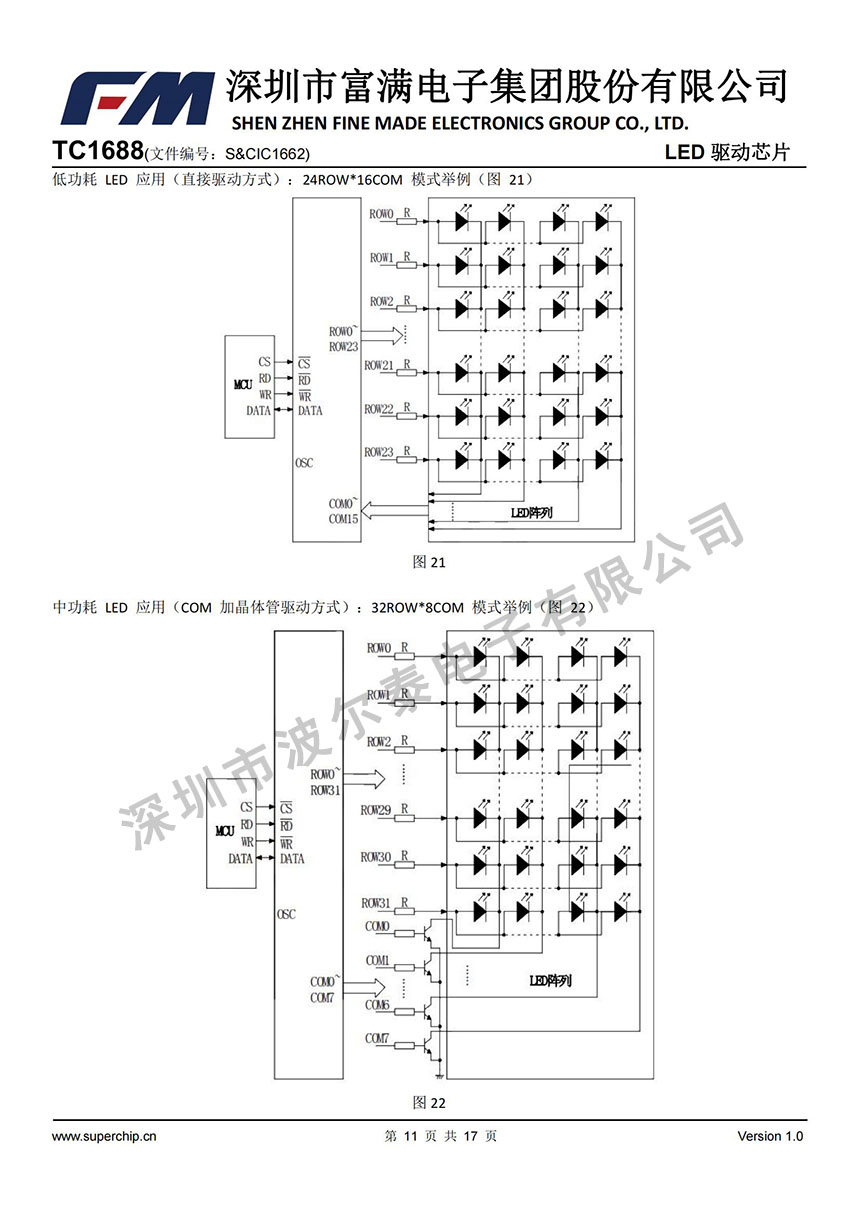

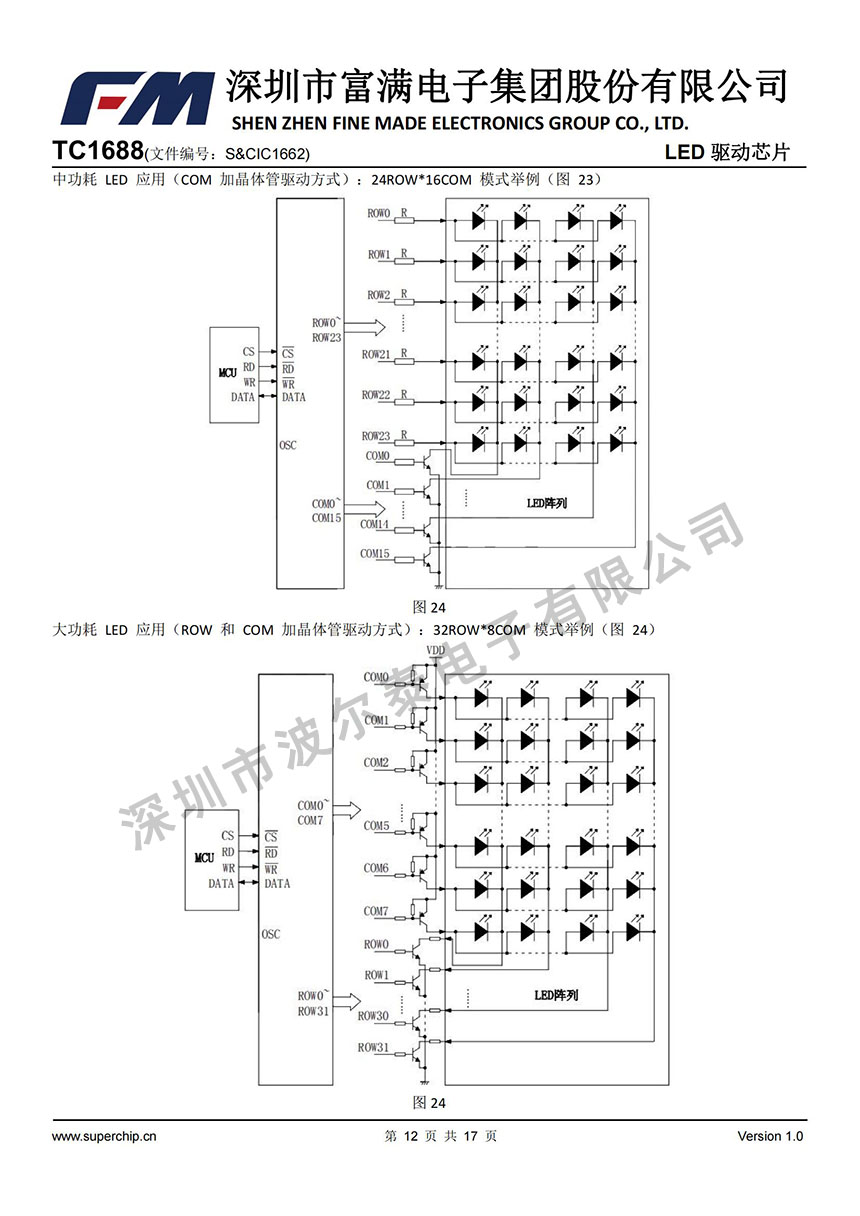

 32ROW*8COM 和 24ROW*16COM 两种显示方案可选

 综合显示存储器——64*4 显示 RAM（32ROW*8COM），96*4 显示 RAM（24ROW*16COM）

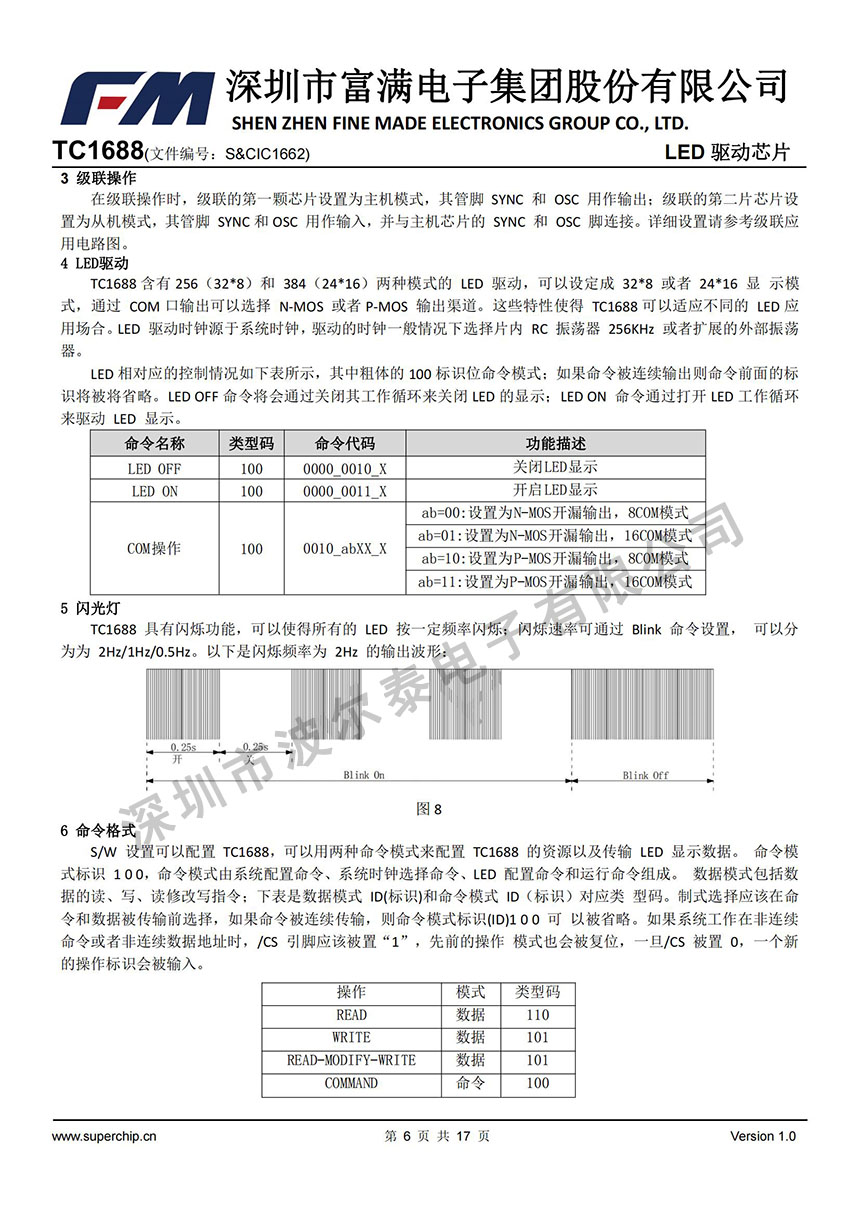

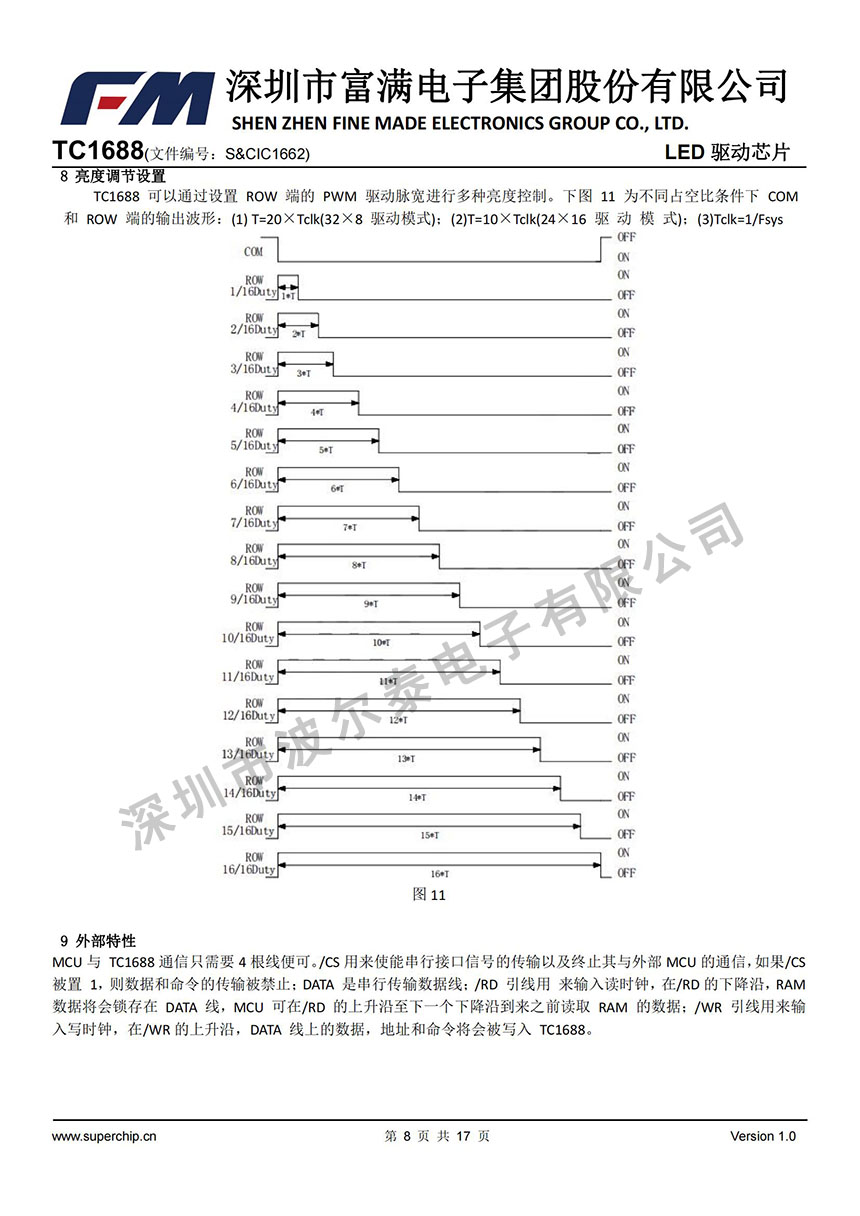

 16 个级别脉宽调制控制亮度

 内置 256KHz RC 振荡器

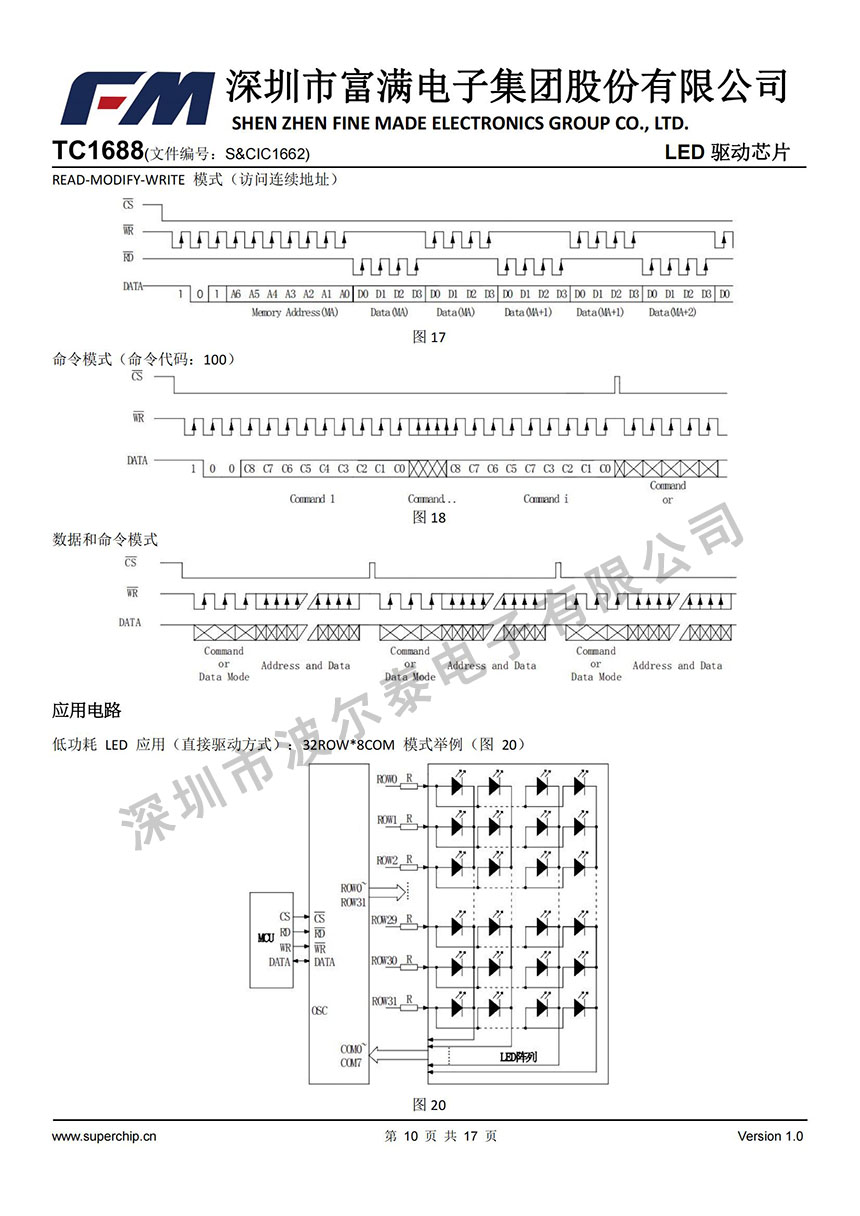

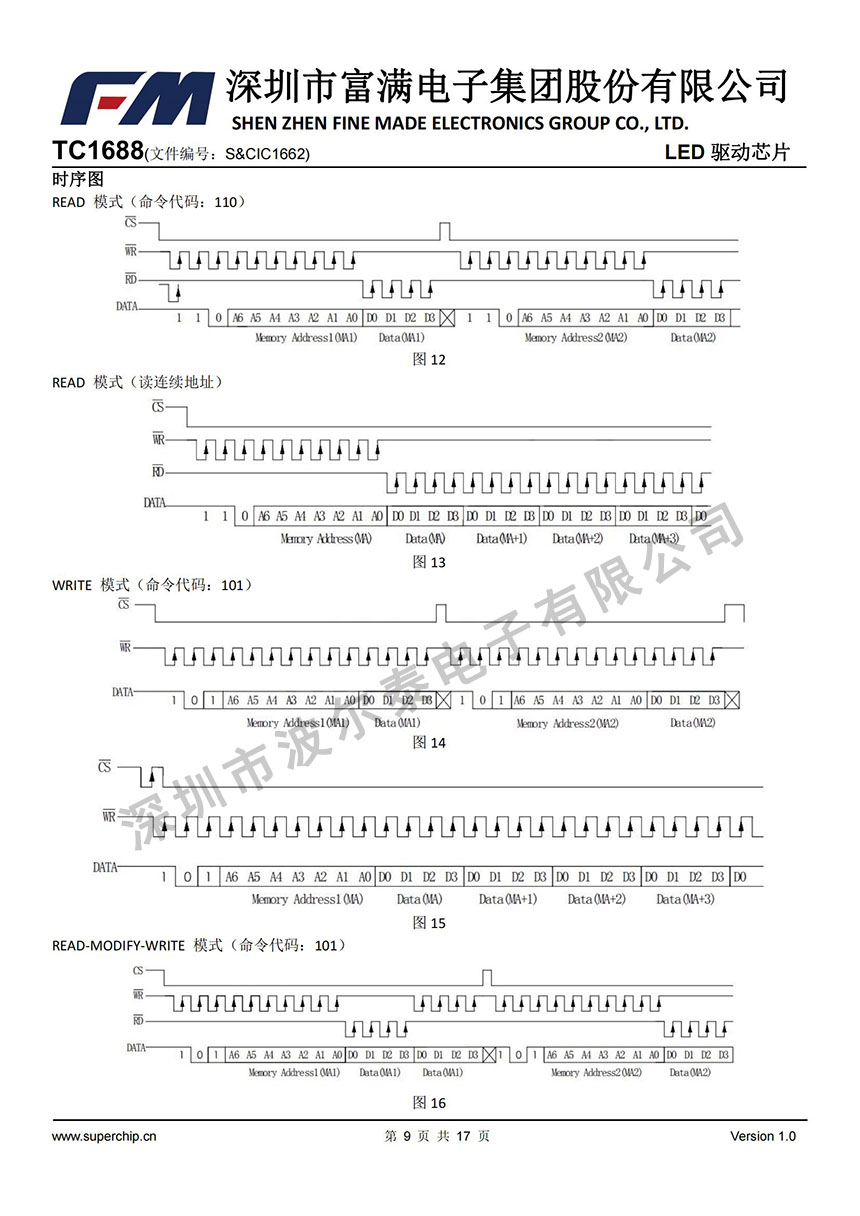

 四线串行接口通讯

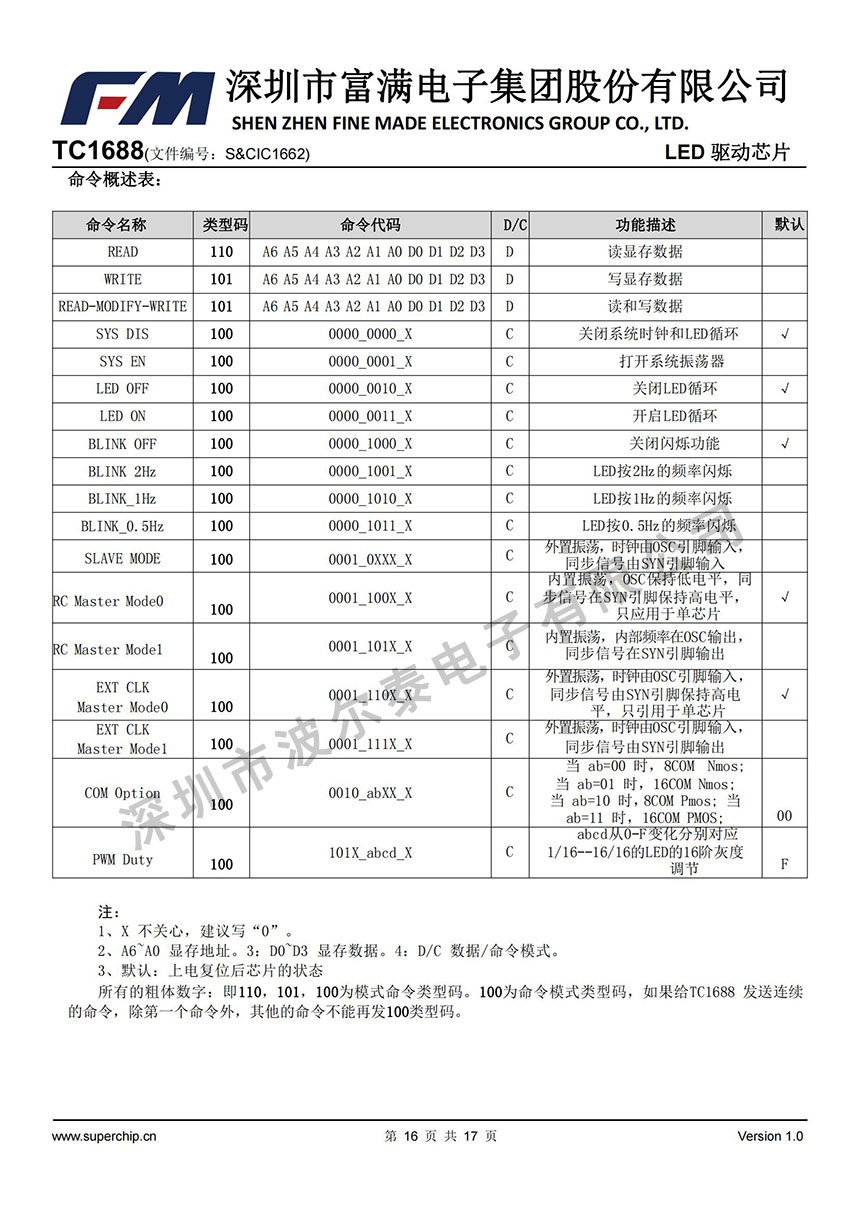

 数据模式和命令模式指令

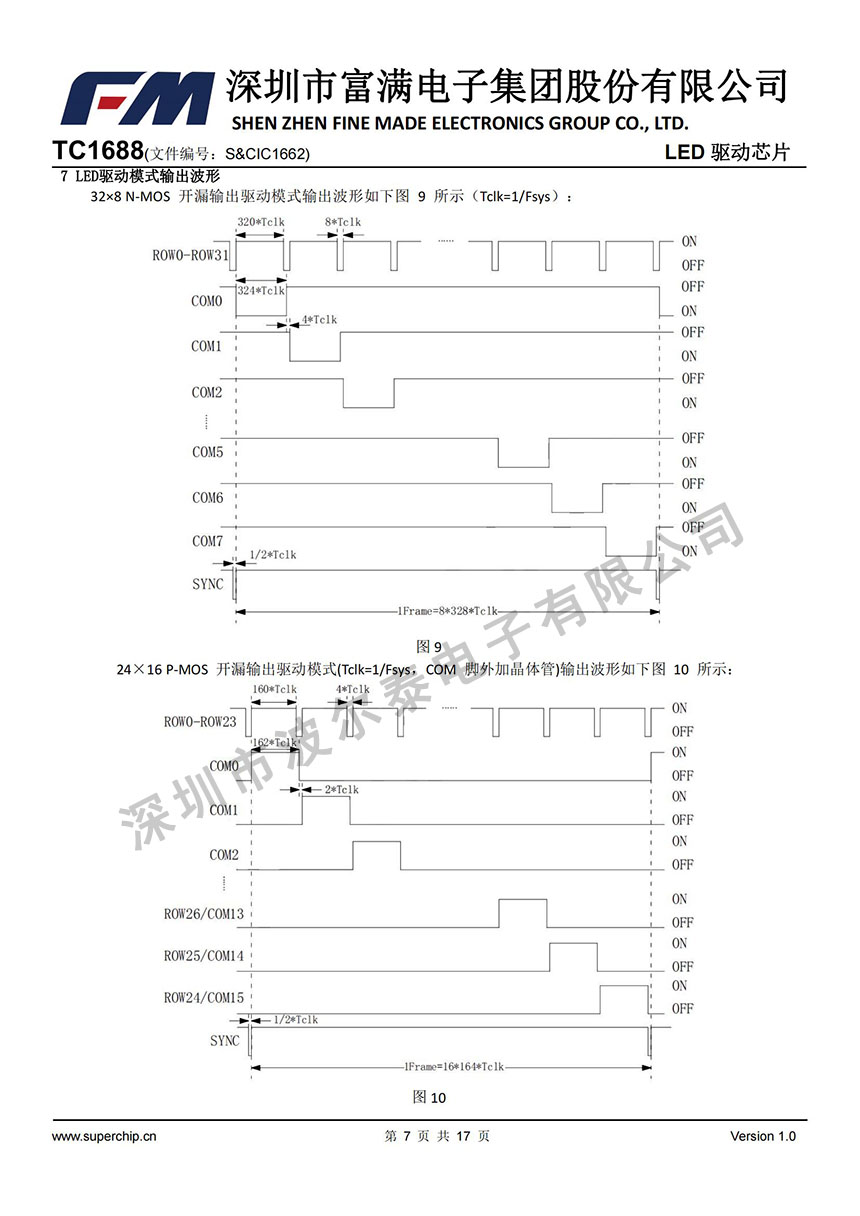

 可选的 NMOS 输出渠道和 PMOS 输出渠道

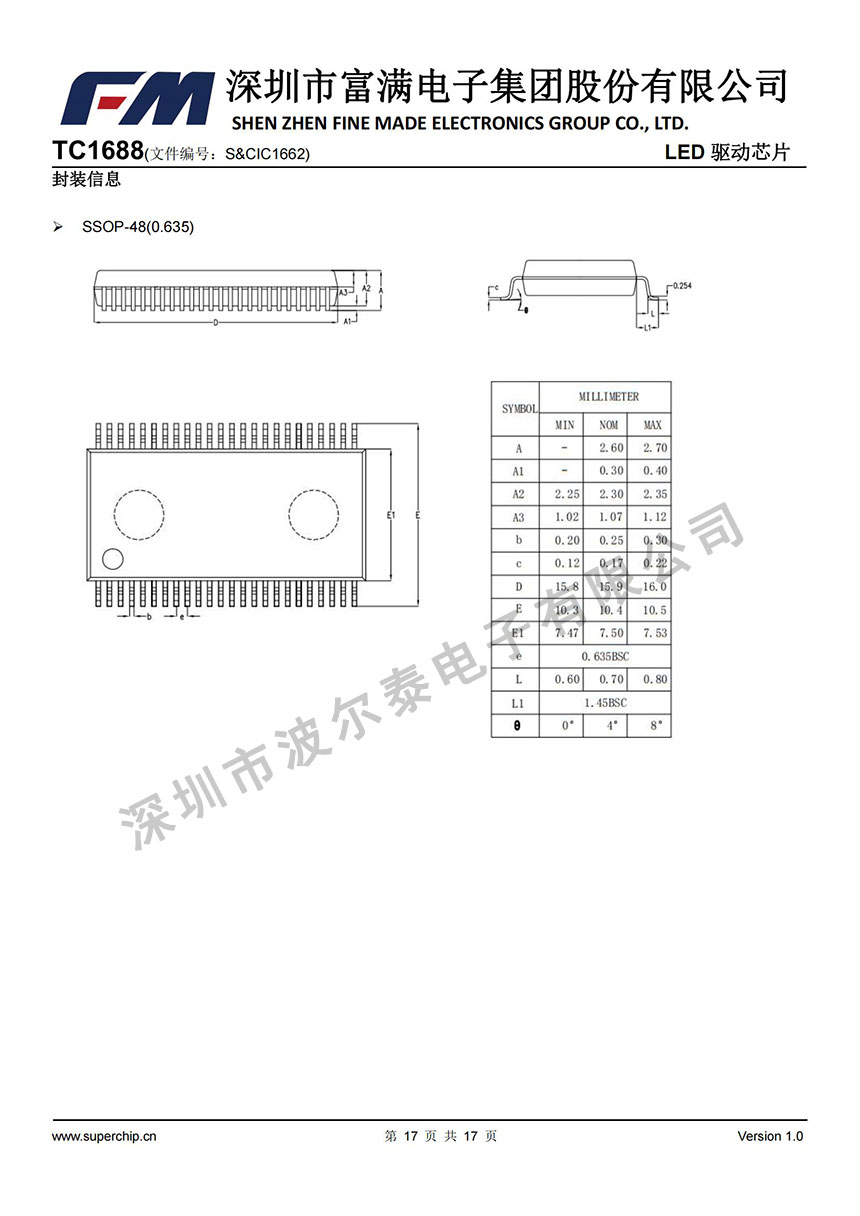

 封装形式：SSOP-48(0.635)
